| Product: | 0.85" Inch TFT LCD Display | Resolution: | 128x128 Pixels |
| Driver IC: | GC9107 | Outline Dim.: | 17.58(H) X 20.82(V) X1.46(D) (mm) |
| Touch Screen: | Without Touch | Viewing Direction: | All Viewing Angles IPS |
| Interface: | SPI | Pin Number: | 12 Pins ( Customizable ） |
| Surface Luminance: | 260 Cd/m2 (nits) | Backlight Type: | White LED |
| LED Lifetime: | 40,000 Hours | Compliance: | REACH & RoHS Compliant |
关于此商品 0.85 英寸 IPS TFT 液晶显示屏 SFTO085JY-7247AN
主要特点：
尺寸和分辨率：该显示器的屏幕尺寸为0.85英寸，分辨率为128x128像素，提供清晰的图像显示。
显示技术：采用IPS（In Plane Switching）技术，提供宽广的视角和出色的色彩还原，让您轻松从各个角度观察而不会失真。
高对比度：具有1200:1的高对比度，可呈现深邃的黑色和鲜艳的色彩。
高亮度：亮度高达260cd/m²，即使在明亮的环境下也能保持清晰的可视性。
接口类型：支持4线串行SPI接口，通过排针连接，提高与Arduino/C8051等设备的通信效率。
驱动IC：采用GC9107显示驱动IC，保证显示性能稳定。
连接器：配备12针ZIF（零插入力）连接器，连接方便并减少插入力，保护连接端子。
工作温度：支持-20℃至70℃的工作温度范围，适合各种环境条件。
存储温度：支持-30℃至80℃的存储温度范围，保证极端温度下的性能稳定性。
彩色显示：支持4K/65K/262K颜色，满足各种颜色显示需求。
可视范围：提供80度左、右、上、下可视角度，保证不同角度都有良好的视觉体验。
应用场景：
这款0.85英寸IPS TFT LCD显示屏由于尺寸较小，适用于各种应用领域，包括但不限于智能穿戴设备、工业控制面板、医疗设备显示屏以及其他需要小尺寸高分辨率显示屏的场合，高分辨率，显示性能优异。
一般规格
| NO. | Item | Contents | Unit |
| 1 | LCD Size | 0.85inch(Diagonal) | - |
| 2 | Display Mode | Normally black | - |
| 3 | Resolution | 128(H)RGB x 128(V) | - |
| 4 | Dot pitch | 0.1188 (H) x 0.1188(V) mm | - |
| 5 | Active area | 15.2064(H) x 15.2064 (V) mm | - |
| 6 | Module size | 17.58(H) x 20.82(V) x1.5(D) mm | - |
| 7 | Color arrangement | RGB Vtertical stripe | - |
| 8 | Interface | SPI4 LINE | - |
| 9 | Drive IC | GC9107 | - |
| 10 | Luminance(cd/m2) | 260 (TYP) | |
| 11 | Viewing Direction | All View | |
| 12 | Backlight | 1 White LED | |
| 13 | Operating Temp. | -20℃~ + 70℃ | ℃ |
| 14 | Storage Temp. | -30℃~+ 80℃ | ℃ |
| 15 | Weight | TBD | g |
外形尺寸
接口引脚定义
| Pin No. | Symbol | Description |
| 1 | GND | Ground |
| 2 | LEDK | Cathode of Backlight |
| 3 | LEDA | Anode of Backlight |
| 4 | VDD | Power supply for Analog(2.8V-3.3V) |
| 5 | GND | Ground |
| 6 | GND | Ground |
| 7 | D/C | Register select pin D/C=’ 1’ : Display data. D/C=’0’ : Command data. |
| 8 | CS | Chip select pin(“Low” enable) |
| 9 | SCL | Serial clock pin. |
| 10 | SDA | Serial data input |
| 11 | RESET | LCM Reset pin |
| 12 | GND | Ground |
绝对最大额定值
| Parameter | Symbol | Min | Max | Unit |
| Logic Supply Voltage | IOVCC | -0.3 | 4.6 | V |
| Analog Supply Voltage | VCC | -0.3 | 4.6 | V |
| Operating temperature | Top | -20 | 70 | ℃ |
| Storage temperature | Tst | -30 | 80 | ℃ |
| Humidity | RH | -- | 90%(Max60C) | RH |
电气规格
| Parameter | Symbol | Min | Typ | Max | Unit |
| Logic Supply Voltage | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog Supply Voltage | VCC | 2.6 | 2.8 | 3.3 | -- |
| Input Current | Idd | -- | 20 | -- | mA |
背光特性
| Item | Symbol | Min | Typ | Max | Unit |
| Forward Voltage | Vf | 3.0 | 3.2 | 3.4 | V |
| Forward Current | If | -- | 20 | -- | mA |
| Operating Life Time | -- | 30000 | 40000 | -- | Hrs |

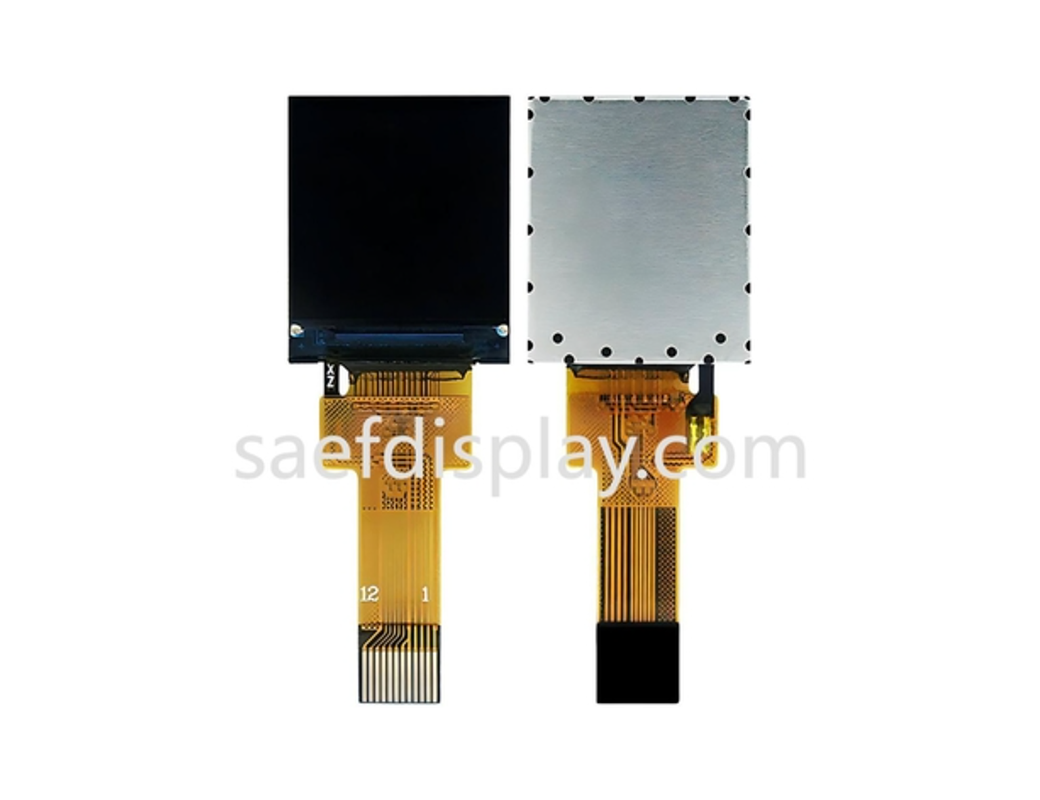

产品图片
