产品概述

使用我们的紧凑型 2.26 英寸 TFT LCD 显示屏提升您的项目，该显示屏专为多功能性和高性能而设计。该显示屏具有 200 x 480 点的清晰分辨率，可保证水晶般清晰的视觉效果，让您的图形栩栩如生。

主要特点：

纤薄设计：非常适合空间受限的应用，提供时尚的外形而不影响性能。

高分辨率：该显示屏具有 200 x 480 点分辨率，可确保鲜艳的色彩和清晰的图像质量，从而增强用户体验。

多功能接口：SPI（串行外设接口）和 QSPI（四路串行外设接口）选项提供灵活的连接，可与各种微控制器和系统无缝集成。

节能：设计时考虑了电源效率，使其成为电池供电设备的理想选择。

应用：

无论您是开发便携式设备、智能小工具，还是任何重视显示质量的项目，我们的 2.26 英寸 TFT LCD 都是完美的解决方案。其强大的功能使其适用于多种应用，包括手持设备、可穿戴设备、工业控制等。

为什么选择我们？

我们对质量和性能的承诺确保您获得满足您需求的可靠产品。加上出色的客户支持，我们将随时帮助您实现您的愿景。

今天就开始吧！

使用我们的超薄 2.26 英寸 TFT LCD 显示屏改变您的项目！欲了解更多信息或下订单，请立即访问我们的网站或联系我们的销售团队。

规格参数

外形结构图

接口引脚定义

1  GND连接到地。

2  VCC  LCD 电源。(2.5-3.3V)

3  IOVCC  I/O 电源。 （1.65-3.3V）

4  RESET 复位信号输入引脚。

5-7  IM0-IM2  - 选择 MCU 接口模式。

8-15  DB7-DB0  MCU 并行接口数据总线。

当IM[2]=1时，DB[0]服务器作为SDA作为3线9位/4线8位/QSPI串行数据接口中的串行输入/输出信号。在 QSPI 4 线模式下，DB[3:1] 服务器作为 SDA[3:1]。

16  WR  MCU：写选通信号。 4SPI：数据/命令选择引脚。

17  CS 片选信号引脚。

18  RS  MCU：数据/命令选择引脚。 SPI/QSPI：串行时钟信号。

19  RD 读选通信号。

20  TE 帧头脉冲用于撕裂效果。

21  NC 无连接。

22  LEDA  LED 背光阳极输入电源。

23  NC 无连接。

24  LEDK  LED 背光源阴极输入电源。

25  NC 无连接。

26  CTP_ VCC  CTP 电源。 （3.0V）

27  CTP_ SCL  I2C 时钟输入。 （3.0V）

28  CTP_ SDA  I2C 数据输入和输出。 （3.0V）

29  CTP_INT 向主机发出中断请求，或来自主机的唤醒请求。 （3.0V）

30  CTP_RST     外部复位，低电平有效。 （3.0V）

31  GND     接地。

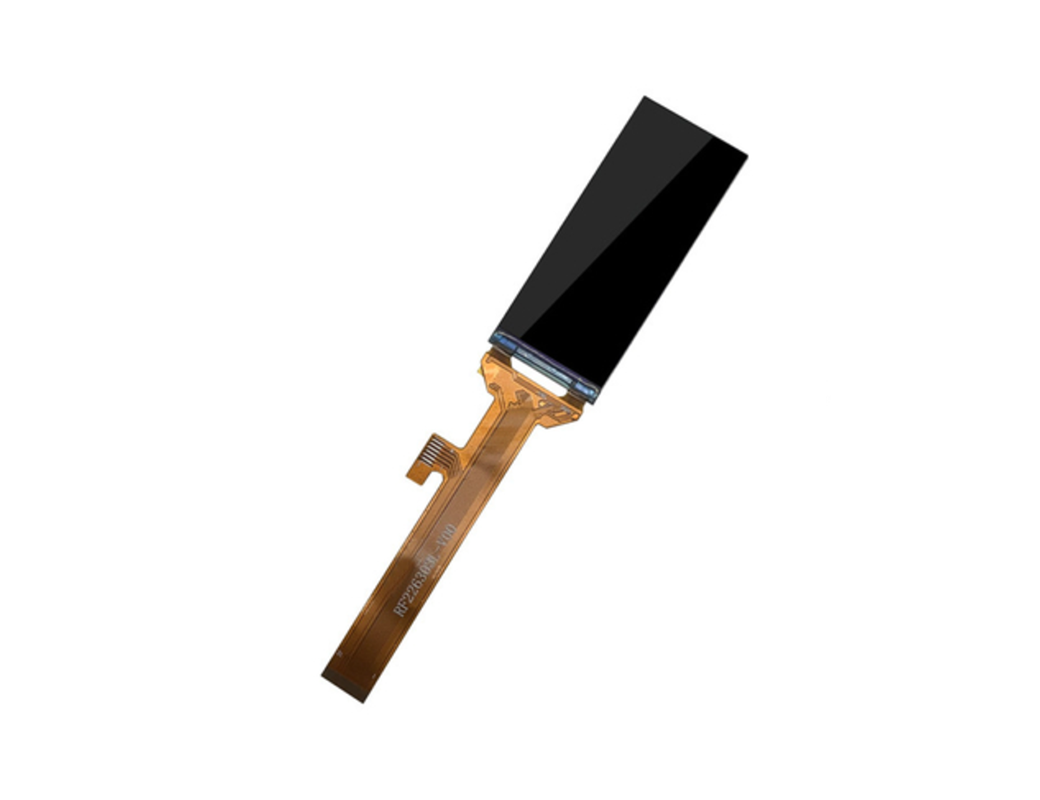

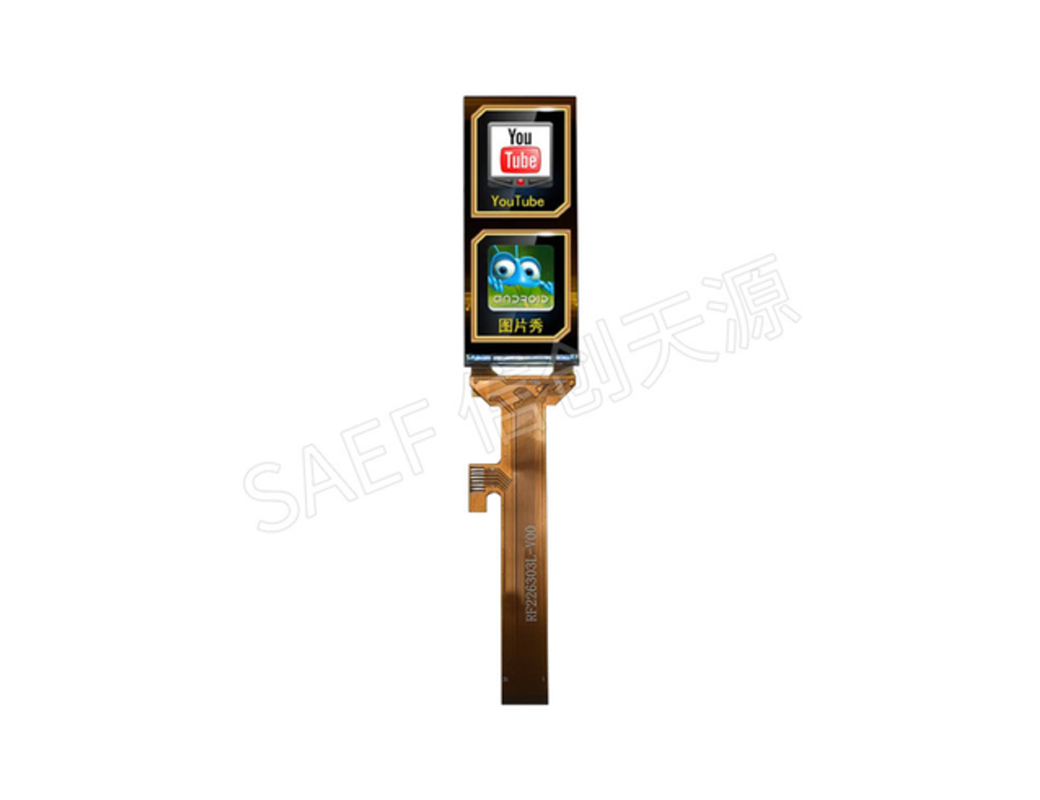

产品图片

工厂设施和认证
