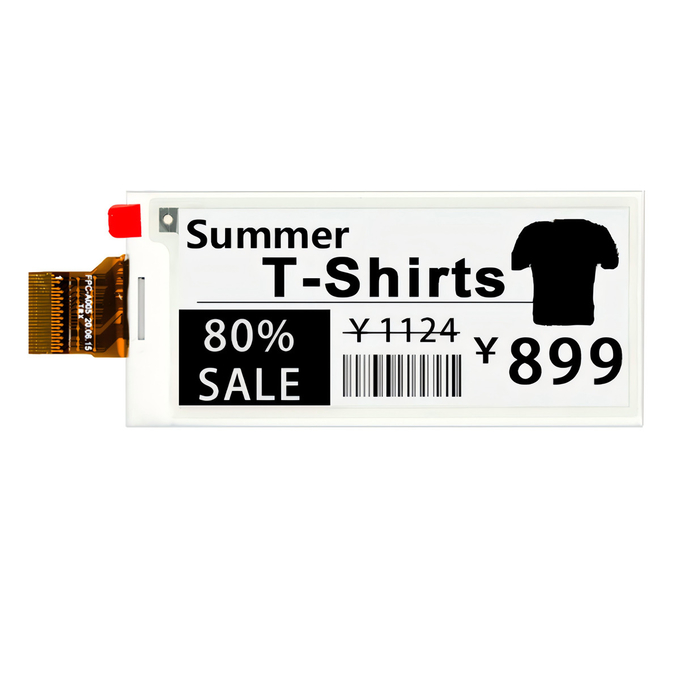

2.9 英寸 EDP 2 色黑白 296 X 128 点阵 E-Ink 电子纸 SPI MCU 快速刷新

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFEPD290QXBW-7236AN

认证：ISO9001 / ISO14000

资料下载视频播放

Product:	2.9 Inch E-ink E-paper Display	Resolution:	296 X 128 Dots Resolution
Display Mode:	AM EPD	Optics:	All Viewing Angles
Outline Dim.:	36.7(H)×79.0(V)×1.2(D) (mm)	Active Area:	29.056(H)×66.896(V) (mm)
Pixel Pitch:	0.227×0.226 (mm)	Operating Temp:	0°C To +50°C
Storage Temp.:	-25°C To +70°C	Color:	Black And White
Pin Number:	24 Pins	Interface:	MCU
Input Current:	3.1 MA	Compliance:	Rohs & Reach Compliant
Highlight:	2 Colors E-Ink E-Paper, SPI MCU E-Ink E-Paper, 296 X 128 E-Ink E-Paper

产品概述

2.9 英寸 EDP 2 色黑白 296 x 128 点阵 E-Ink 电子纸显示屏，带 SPI 接口，是一款高品质、低功耗的显示屏解决方案，专为各种应用而设计。以下是其主要功能和规格的概述：

显示屏规格：

尺寸：** 2.9 英寸，提供适用于各种设备的紧凑显示区域。

分辨率：296 x 128 像素，提供清晰细致的图像，非常适合文本和简单图形。

颜色支持：采用黑白显示屏，部分型号可选红色，实现清晰的对比度和可见度。

显示技术：

E-Ink 技术：利用电泳技术创造类似纸张的显示效果，确保在各种照明条件下（包括直射阳光）清晰可见。

超低功耗：** 显示器无需电源即可保持其内容，仅在刷新周期内消耗能量，非常适合电池供电或太阳能供电的设备。

接口和连接性：

SPI 接口：支持 MCU、SPI 和 I2C 接口，实现灵活的连接。

快速刷新率：每帧大约 0.3 秒内可进行部分刷新，大约 3 秒内可进行完全刷新，确保高效更新。

设计和耐用性：

工业级：可满足各种环境的需求，工作温度范围宽达 0-50°C。

柔性显示：显示区域灵活，可实现独特的设计可能性，并具有抗轻微冲击的耐用性。

应用：

非常适合用于货架标签、工业仪器、智能家居设备和电子阅读器等需要清晰低功耗显示的应用。

附加功能：

双稳态显示：即使断电后也能保留当前内容，使其高度可靠地持续显示信息。

宽视角：提供超过 170 度的视角，确保从各个方向都可以看到显示屏。

表面处理：硬涂层具有防眩光效果，提供舒适的阅读体验。

护眼：不发出蓝光，确保零辐射和更安全的观看体验。

这款 2.9 英寸 E-Ink 电子纸显示器是可读性、低功耗和耐用性至关重要的应用的绝佳选择。凭借其快速刷新能力和多功能设计，它适用于各种设备和环境。

外形结构图

20241028052525_88159

接口引脚定义

No.	Name	I/O	Description	Remark
1	NC		Do not connect with other NC pins	Keep Open
2	GDR	O	N-Channel MOSFET Gate Drive Control
3	RESE	I	Current Sense Input for the Control Loop
4	NC	NC	Do not connect with other NC pins	Keep Open
5	VSH2	C	Positive Source driving voltage(Red)
6	TSCL	O	This pin is I2C Interface to digital temperature sensor Clock pin. External pull up resistor is required when connecting to I2C slave. When not in use: VSS
7	TSDA	I/O	This pin is I2C Interface to digital temperature sensor Data pin. External pull up resistor is required when connecting to I2C slave. When not in use: VSS
8	BS1	I	Bus Interface selection pin
9	BUSY	O	Busy state output pin
10	RST#	I	Reset signal input. Active Low.
11	D/C#	I	Data /Command control pin
12	CS#	I	Chip select input pin
13	SCL	I	Serial Clock pin (SPI)
14	SDA	I/O	Serial Data pin (SPI)
15	VDDIO	P	Power Supply for interface logic pins It should be connected with VCI
16	VCI	P	Power Supply for the chip
17	VSS	P	Ground
18	VDD	C	Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS
19	VPP	P	FOR TEST
20	VSH1	C	Positive Source driving voltage
21	VGH	C	Power Supply pin for Positive Gate driving voltage and VSH1
22	VSL	C	Negative Source driving voltage
23	VGL	C	Power Supply pin for Negative Gate driving voltage VCOM and VSL
24	VCOM	C	VCOM driving voltage

绝对最大额定值

面板直流特性

Parameter	Symbol	Conditions	Applica ble pin	Min.	Typ.	Max	Units
Single ground	VSS	-		-	0	-	V
Logic supply voltage	VCI	-	VCI	2.2	3.0	3.7	V
Core logic voltage	VDD		VDD	1.7	1.8	1.9	V
High level input voltage	VIH	-	-	0.8 VCI	-	-	V
Low level input voltage	VIL	-	-	-	-	0.2 VCI	V
High level output voltage	VOH	IOH = -100uA	-	0.9 VCI	-	-	V
Low level output voltage	VOL	IOL = 100uA	-	-	-	0.1 VCI	V
Typical power	PTYP	VCI =3.0V	-	-	9	-	mW
Deep sleep mode	PSTPY	VCI =3.0V	-	-	0.003	-	mW
Typical operating current	Iopr_VCI	VCI =3.0V	-	-	3.0	-	mA
Image update time	-	25 ºC	-	-	3	-	sec
Sleep mode current	Islp_VCI	DC/DC off No clock No input load Ram data retain	-	-	20		uA
Deep sleep mode current	Idslp_VCI	DC/DC off No clock No input load Ram data not retain	-	-	1	5	uA

光学规格
