2.9 英寸 128*296 点 MCU 接口 E-Ink 电子纸有源矩阵电子墨水显示屏 EPD 面板

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFEPD290QXBW-7236AN

认证：ISO9001 / ISO14000

资料下载视频播放

Product:	2.9 Inch E-ink E-paper Display	Resolution:	296 X 128 Dots Resolution
Display Mode:	AM EPD	Optics:	All Viewing Angles
Outline Dim.:	36.7(H)×79.0(V)×1.2(D) (mm)	Active Area:	29.056(H)×66.896(V) (mm)
Pixel Pitch:	0.227×0.226 (mm)	Operating Temp:	0°C To +50°C
Storage Temp.:	-25°C To +70°C	Color:	Black And White
Pin Number:	24 Pins	Interface:	MCU
Input Current:	3.1 MA	Compliance:	Rohs & Reach Compliant
Highlight:	*128296 Dots E-Ink E-Paper, 2.9 Inch E-Ink E-Paper, MCU Interface E-Ink E-Paper**

2.9 英寸 E-Ink 电子纸显示面板简介

概述

我们很高兴向您介绍我们的最新创新：2.9 英寸 128x296 点 MCU 接口 E-Ink 电子纸有源矩阵电泳显示 (EPD) 面板。该显示面板旨在提供无与伦比的清晰度和效率，非常适合需要出色可读性和低功耗的各种应用。

主要特点

· 高分辨率：该 EPD 面板的分辨率为 128x296 点，可确保图像清晰锐利，非常适合显示文本、图形和复杂设计。

· 低功耗：电泳技术可实现卓越的能源效率，使该显示器非常适合电池供电的设备。它仅在图像更新期间消耗电量，从而显著延长电池寿命。

· 宽视角：得益于模仿天然纸张外观的 E-Ink 技术，您可以从各个角度享受一致且清晰的可视性。

· MCU 接口：该面板采用便捷的 MCU 接口设计，可轻松集成到现有系统和项目中，方便工程师和开发人员快速、直接地进行开发。

· 多功能应用：该显示器适用于多种用途，包括电子阅读器、电子货架标签、智能家居设备、可穿戴设备等。

应用

2.9 英寸 E-Ink 电子纸显示器非常适合：

· 电子阅读器：提供舒适的阅读体验，对比度高，最大程度减少眼睛疲劳。

· 智能手表：在阳光下提供出色的可视性，确保关键信息始终清晰易读。

· 物联网设备：以节能的方式显示重要数据，是远程监控解决方案的理想选择。

· 数字标牌：使用功耗最小的静态内容吸引观众。

为什么选择我们的电子纸显示器？

我们的电子纸显示器因其对质量、创新和用户满意度的承诺而在市场上脱颖而出。选择我们的产品，您将受益于：

· 先进的电泳技术，提供卓越的性能。

· 一支专家团队随时准备为您提供集成和开发支持。

· 通过节能设计致力于可持续发展。

使用我们的 2.9 英寸 128x296 点 MCU 接口 E-Ink 电子纸有源矩阵电泳显示面板探索显示技术的未来。采用为现代应用量身定制的高效、高质量视觉解决方案。如需更多信息、样品或定价，请联系我们！

产品图

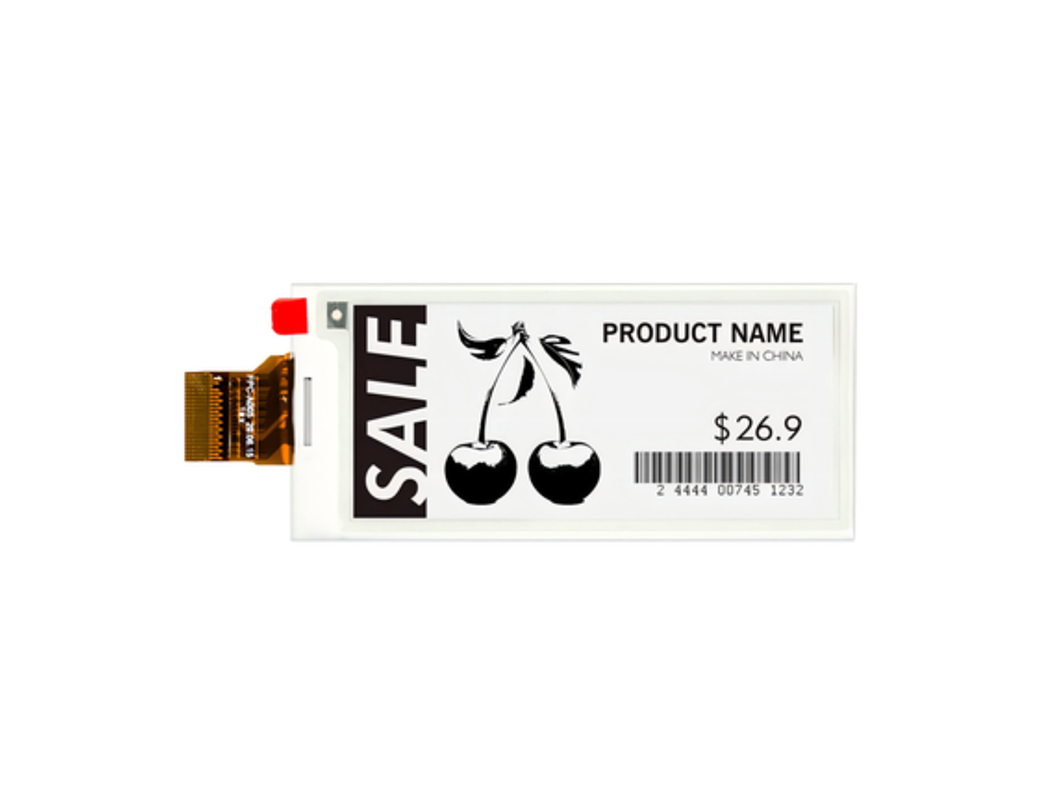

20241028052525_88159

接口引脚定义

No.	Name	I/O	Description	Remark
1	NC		Do not connect with other NC pins	Keep Open
2	GDR	O	N-Channel MOSFET Gate Drive Control
3	RESE	I	Current Sense Input for the Control Loop
4	NC	NC	Do not connect with other NC pins	Keep Open
5	VSH2	C	Positive Source driving voltage(Red)
6	TSCL	O	This pin is I2C Interface to digital temperature sensor Clock pin. External pull up resistor is required when connecting to I2C slave. When not in use: VSS
7	TSDA	I/O	This pin is I2C Interface to digital temperature sensor Data pin. External pull up resistor is required when connecting to I2C slave. When not in use: VSS
8	BS1	I	Bus Interface selection pin
9	BUSY	O	Busy state output pin
10	RST#	I	Reset signal input. Active Low.
11	D/C#	I	Data /Command control pin
12	CS#	I	Chip select input pin
13	SCL	I	Serial Clock pin (SPI)
14	SDA	I/O	Serial Data pin (SPI)
15	VDDIO	P	Power Supply for interface logic pins It should be connected with VCI
16	VCI	P	Power Supply for the chip
17	VSS	P	Ground
18	VDD	C	Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS
19	VPP	P	FOR TEST
20	VSH1	C	Positive Source driving voltage
21	VGH	C	Power Supply pin for Positive Gate driving voltage and VSH1
22	VSL	C	Negative Source driving voltage
23	VGL	C	Power Supply pin for Negative Gate driving voltage VCOM and VSL
24	VCOM	C	VCOM driving voltage

绝对最大额定值

面板直流特性

Parameter	Symbol	Conditions	Applica ble pin	Min.	Typ.	Max	Units
Single ground	VSS	-		-	0	-	V
Logic supply voltage	VCI	-	VCI	2.2	3.0	3.7	V
Core logic voltage	VDD		VDD	1.7	1.8	1.9	V
High level input voltage	VIH	-	-	0.8 VCI	-	-	V
Low level input voltage	VIL	-	-	-	-	0.2 VCI	V
High level output voltage	VOH	IOH = -100uA	-	0.9 VCI	-	-	V
Low level output voltage	VOL	IOL = 100uA	-	-	-	0.1 VCI	V
Typical power	PTYP	VCI =3.0V	-	-	9	-	mW
Deep sleep mode	PSTPY	VCI =3.0V	-	-	0.003	-	mW
Typical operating current	Iopr_VCI	VCI =3.0V	-	-	3.0	-	mA
Image update time	-	25 ºC	-	-	3	-	sec
Sleep mode current	Islp_VCI	DC/DC off No clock No input load Ram data retain	-	-	20		uA
Deep sleep mode current	Idslp_VCI	DC/DC off No clock No input load Ram data not retain	-	-	1	5	uA
