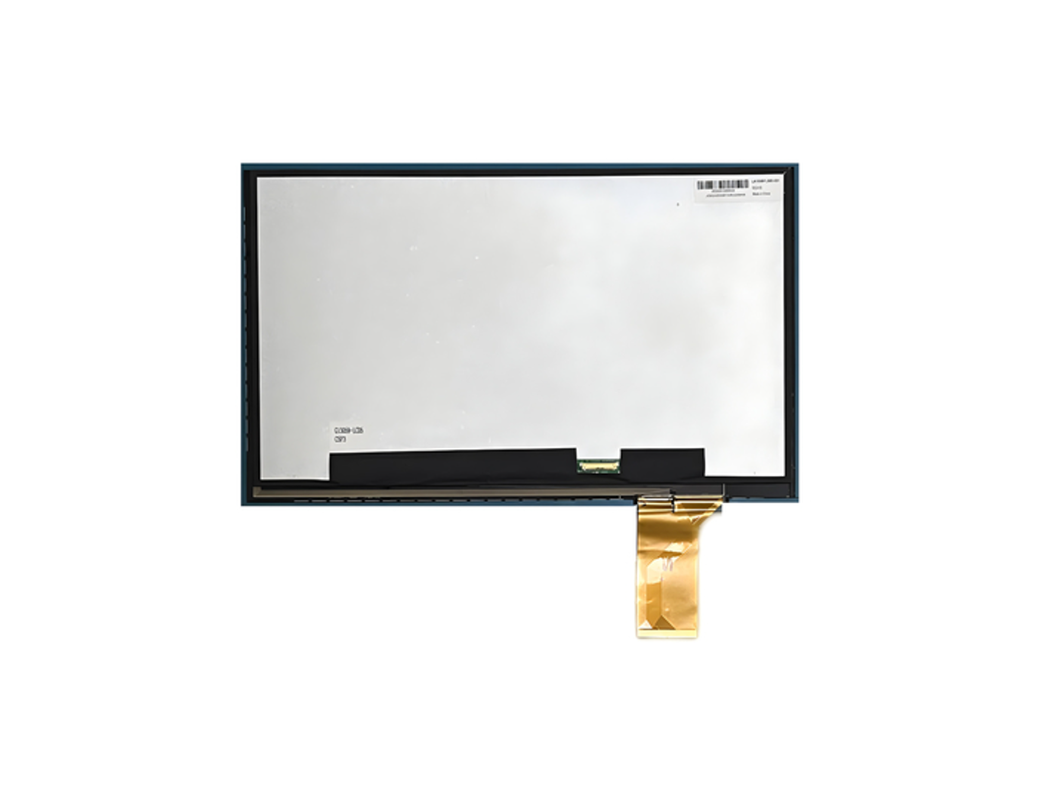

13.3 英寸 EDP TFT LCD 1920*1080 点电容式触摸屏 HDMI 显示屏用于视觉效果

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1330XC-7119A10-CT

认证：ISO9001 / ISO14000

资料下载视频播放

Keywords:	13.3 Inch EDP TFT LCD	Resolution:	1920*1080 Pixels
LCD Interface:	EDP	Surface Luminance:	1000 Cd/m2
Touch Screen:	CTP	CTP Interface:	USB
Active Area:	293.76 X 165.24 (mm)	Operating Temp.:	-10℃ To +60℃
Storage Temp.:	-20℃ To +60℃	Display Type:	IPS Full Viewing Angles
Surface Treatment:	Haze 25%, 3H	Contrast Ratio:	1000
Display Color:	16.7 M	LED Lifetime:	30,000 Hours
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	*13.3” TFT LCD Display, 19201080 TFT LCD Display, HDMI TFT LCD Display**

关于此商品 13.3 英寸 EDP TFT LCD 显示屏 SFTO1330XC-7119A10CT

推出分辨率为 1920x1080、电容式触摸屏、HDMI 显示屏和亮度为 1000cd/m² 的 IPS 技术的 13.3 英寸 EDP TFT LCD，以下是详细的产品概述：

显示屏规格：

尺寸：13.3 英寸，提供宽大的屏幕尺寸，便于详细查看和用户交互。

分辨率：1920x1080 像素，提供全高清清晰度，可呈现清晰的图像和文本，适合高清内容。

显示技术：

TFT（薄膜晶体管）：确保快速响应时间和高对比度，提供鲜艳逼真的色彩。

IPS（平面转换）：提供宽视角，确保从各个方向保持一致的色彩和亮度，非常适合协作环境。

触摸屏功能：

电容式触摸屏：支持多点触控手势，可实现直观且反应灵敏的用户交互。

接口选项：

HDMI：提供方便的接口，用于连接各种设备，如计算机、游戏机和媒体播放器，支持高清视频和音频信号。

亮度和对比度：

亮度：1000cd/m²，确保显示屏在明亮的环境和阳光直射下清晰可见，适合户外或光线充足的室内应用。

高对比度：虽然没有指定，但 IPS 面板通常提供高对比度，增强显示内容的深度和清晰度。

设计和耐用性：

工业级结构：经久耐用，坚固耐用，可满足专业和商业环境的需求。

宽温度范围：在宽温度范围内平稳运行，在各种气候条件下都可靠运行。

应用：

非常适合工业自动化、数字标牌、游戏显示器、医疗设备和车载系统等需要高清显示和触摸交互的应用。

这款 13.3 英寸 EDP TFT LCD 显示屏是寻求高分辨率、高亮度显示屏并具有触摸功能以用于各种专业和商业应用的人士的绝佳选择。

如需更多信息或索取报价，请联系我们！

特点

Characteristics	Size	13.3 inch
	Resolution	1920(horizontal)x1080(Vertical)
	Interface	eDP1.2/2.7Gbps/2lane
	Connect type	20455-030E-76 (I-PEX)
	Color Depth	16.7M
	Technology type	A-si
	Display Spec. Pixel pitch (mm)	0.153 x 0.153
	Pixel Configuration	R.G.B. Vertical Stripe
	Display Mode	Normally Black
	TP Driver IC	NC
	LCD Surface Treatment	Anti-glare coating:(3H)
	Viewing Direction	U/D/L/R:85/85/85/85
	Contrast Ratio	1000(TYP.)
	Color gamut	72%
	Luminance(cd/m2)	1000(TYP.)
	Consumption of Power	LCD:1.8(W)(Max.)(White Pattern) BL:see details below
Mechanical	LED Numbers	50 LEDS
	Weight (g)	-
	Outline (W x H x D) (mm)	307.55 x 185.62 x 4.58 mm
	TP Lens view area(mm)	-
	LCM (W x H x D) (mm)	305.19 x 177.69 x 2.58 mm
	LCD Active Area(mm)	293.76 x 165.24
	With /Without TSP	With TSP

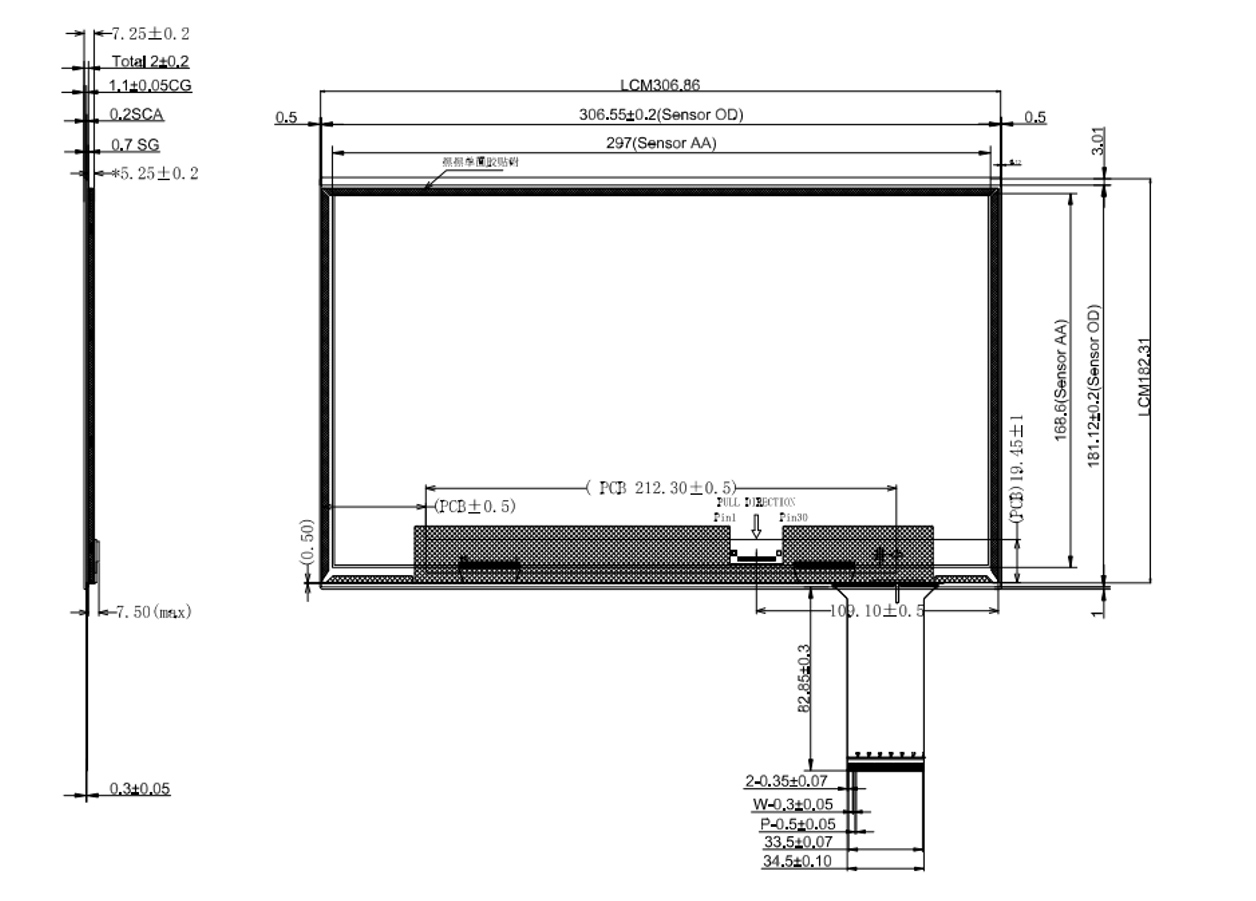

产品图纸

20241027041425_95283

20241027041354_42314

显示引脚定义

Terminal	Symbol	Functions
1	NC	No connection
2	H-GND	Ground
3	LAN1 N	Complement Signal Link _Lane1
4	LAN1 P	True Signal Link _Lane1
5	H-GND	Ground
6	LAN0_N	Complement Signal Link _Lane0
7	LAN0_P	True Signal Link _Lane0
8	H-GND
9	AUXP	True Signal Link _Auxiliry Channel
10	AUXN
11	H-GND	Ground
12	LCD_VCC	Power Supply, 3.3V (typ.)
13	LCD_VCC	Power Supply, 3.3V (typ.)
14	BIST	Panel self test enable
15	H_GND	Ground
16	H_GND	Ground
17	HPD	HPD(Hot Plug Detect) Signal Pin
18	BL_GND	High Speed Ground
19	BL_GND	High Speed Ground
20	BL_GND	High Speed Ground
21	BL_GND	High Speed Ground
22	BL EN	Backlight on/off Control pin
23	BL PWM	Back light PWM Dimming
24	NC	No connection
25	NC	No connection
26	BL PWR	Backlight power
27	BL PWR	Backlight power
28	BL PWR	Backlight power
29	BL PWR	Backlight power
30	NC	No connection

PCAB USB 引脚定义

1 VCC

2 USB-

3 USB+

4 GND

电气规格

Parameter		Min.	Typ.	Max.	Unit	Remarks
Surface Brighness		800	1000		cd/m2
Power Supply Voltage	VDD	3.0	3.3		V	Note 1
Permissible Input Ripple Voltage	VRF	-	-	100	mV	At VDD = 3.3V
Power Supply Current	IDD	-		-	mA	Note1
Differential Input Voltage	VID		-	1320	mV
Power Consumption			0.9		W	Note1
		-	4	-	W	Note2
		-	4.9	-	W
