| Keywords: | 13.3 Inch Capacitive Touchscreen TFT Module | Resolution: | 1920*1080 Pixels |
| LCD Interface: | EDP | Surface Luminance: | 1000 Cd/m2 |
| Touch Screen: | CTP (Projective Capacitive Touch Screen) | CTP Interface: | USB |
| LCD Size: | 305.19 X 177.69 X 2.58 Mm (w/o Touch) | LCD With Touch: | 307.55 X 185.62 X 4.58 Mm (with Touch) |
| Active Area: | 293.76 X 165.24 Mm | Operating Temp.: | -10℃ To +60℃ |
| Storage Temp.: | -20℃ To +60℃ | Display Type: | IPS Full Viewing Angles |
| Surface Treatment: | Haze 25%, 3H | Contrast Ratio: | 1000 |
| Display Color: | 16.7 M | LED Lifetime: | 30,000 Hours |
| Certificate: | ISO9001:2015 / ISO1400:2015 | Compliance: | REACH & RoHS Compliant |
产品概述
推出高亮度 13.3 英寸 PCAP HDMI TFT LCD 显示屏，这是一款顶级显示屏解决方案，旨在满足各种专业应用的需求。凭借其令人惊叹的 1920x1080 像素分辨率和非凡的 1000 尼特亮度，这款屏幕即使在最亮的环境中也能确保出色的清晰度和可见度。
主要特点：
1000 尼特的高亮度：在阳光直射下也能获得出色的可见度，非常适合户外应用或明亮的室内环境。
13.3 英寸尺寸：紧凑的外形，提供充足的显示区域，而不会影响便携性，非常适合嵌入式系统、信息亭和手持设备。
PCAP 触摸技术：享受灵敏且直观的用户界面，采用投射电容式 (PCAP) 触摸技术，可实现多点触控功能并改善交互。
全高清 1920x1080 分辨率：清晰锐利的图像，色彩鲜艳，提升了演示、应用程序和多媒体内容的整体用户体验。
EDP 接口：确保与各种设备和系统的无缝集成，易于设置，设计灵活。
耐用设计：经过精心设计，可承受苛刻的环境，结构坚固，确保使用寿命和可靠性。
应用：
这款多功能显示器非常适合各种应用，包括：
医疗设备和设备
工业控制系统
户外信息亭和广告显示器
汽车信息娱乐系统
学习和培训工具
结论：
使用高亮度 13.3 英寸 PCAP HDMI TFT LCD 显示器升级您的视觉体验。凭借其先进的功能和卓越的亮度，这款显示器可在任何环境中提供出色的性能和可靠性。无论您是开发新产品还是增强现有系统，这款显示器都是满足您需求的理想选择。
如需更多信息或索取报价，请联系我们！
规格参数
| Characteristics | Size | 13.3 inch |
| Resolution | 1920(horizontal)x1080(Vertical) | |
| Interface | eDP1.2/2.7Gbps/2lane | |
| Connect type | 20455-030E-76 (I-PEX) | |
| Color Depth | 16.7M | |
| Technology type | A-si | |
| Display Spec. Pixel pitch (mm) | 0.153 x 0.153 | |
| Pixel Configuration | R.G.B. Vertical Stripe | |
| Display Mode | Normally Black | |
| TP Driver IC | NC | |
| LCD Surface Treatment | Anti-glare coating:(3H) | |
| Viewing Direction | U/D/L/R:85/85/85/85 | |
| Contrast Ratio | 1000(TYP.) | |
| Color gamut | 72% | |
| Luminance(cd/m2) | 1000(TYP.) | |
| Consumption of Power | LCD:1.8(W)(Max.)(White Pattern) BL:see details below | |
| Mechanical | LED Numbers | 50 LEDS |
| Weight (g) | - | |
| Outline (W x H x D) (mm) | 307.55 x 185.62 x 4.58 mm | |
| TP Lens view area(mm) | - | |
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 2.58 mm | |
| LCD Active Area(mm) | 293.76 x 165.24 | |
| With /Without TSP | With TSP |

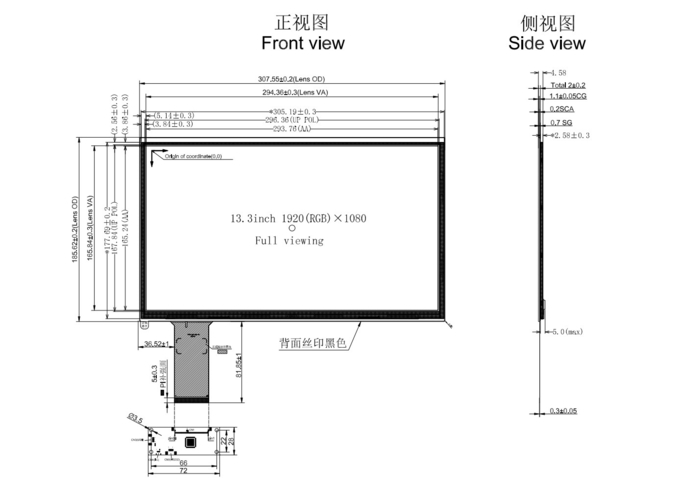

产品图纸
显示引脚定义
| Terminal | Symbol | Functions |
| 1 | NC | No connection |
| 2 | H-GND | Ground |
| 3 | LAN1 N | Complement Signal Link _Lane1 |
| 4 | LAN1 P | True Signal Link _Lane1 |
| 5 | H-GND | Ground |
| 6 | LAN0_N | Complement Signal Link _Lane0 |
| 7 | LAN0_P | True Signal Link _Lane0 |
| 8 | H-GND | |
| 9 | AUXP | True Signal Link _Auxiliry Channel |
| 10 | AUXN | |
| 11 | H-GND | Ground |
| 12 | LCD_VCC | Power Supply, 3.3V (typ.) |
| 13 | LCD_VCC | Power Supply, 3.3V (typ.) |
| 14 | BIST | Panel self test enable |
| 15 | H_GND | Ground |
| 16 | H_GND | Ground |
| 17 | HPD | HPD(Hot Plug Detect) Signal Pin |
| 18 | BL_GND | High Speed Ground |
| 19 | BL_GND | High Speed Ground |
| 20 | BL_GND | High Speed Ground |
| 21 | BL_GND | High Speed Ground |
| 22 | BL EN | Backlight on/off Control pin |
| 23 | BL PWM | Back light PWM Dimming |
| 24 | NC | No connection |
| 25 | NC | No connection |
| 26 | BL PWR | Backlight power |
| 27 | BL PWR | Backlight power |
| 28 | BL PWR | Backlight power |
| 29 | BL PWR | Backlight power |
| 30 | NC | No connection |
PCAB USB 引脚定义
1 VCC
2 USB-
3 USB+
4 GND
产品图像
