汽车级 4 英寸 720 X 720 点圆形 TFT LCD 显示屏 MIPI 接口 1000nits

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

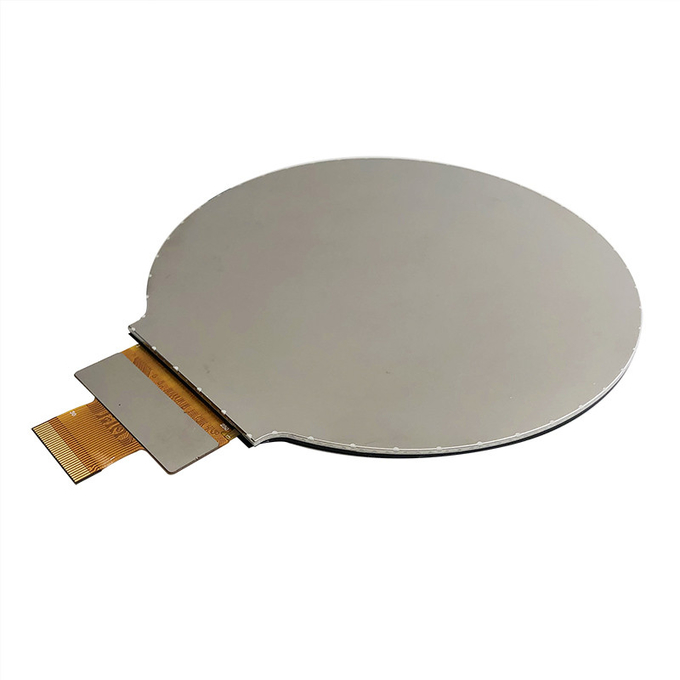

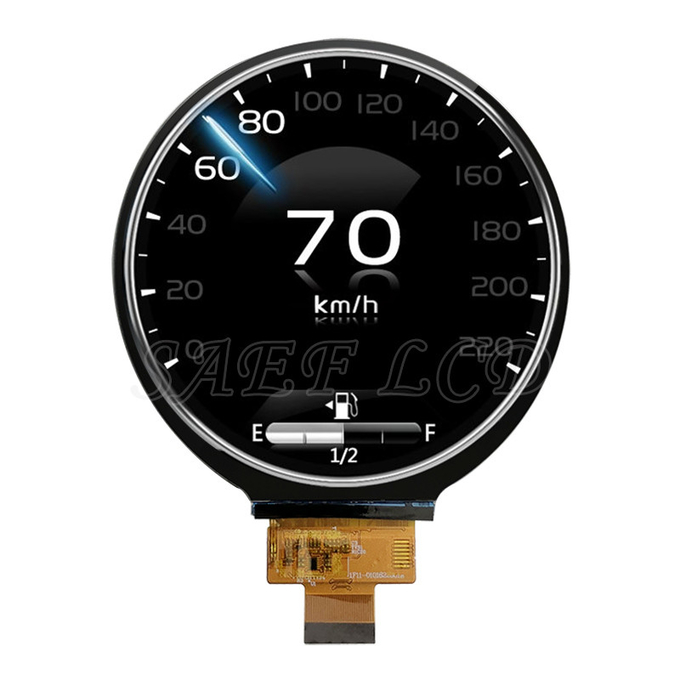

汽车级 4 英寸 720 X 720 点圆形 TFT LCD 显示屏 MIPI 接口 1000nits

产地：深圳 / 中国

品牌：SAEF

型号：SFTO400XC-7095A3N

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	4 Inch Circular TFT LCD	Resolution:	720x720
Interface:	MIPI	Touch Screen:	Not, CTP Optional
Viewing Direction:	IPS (80/80/80/80)	Pin Number:	30 Pins
Module Size:	105.3x109.61x3.83 (mm)	Active Area:	101.92 (mm) Diameter
Surface Luminance:	1000 Cd/m2 (nits)	Operating Temp.:	-30℃ To +85℃
LED Lifetime:	40,000 Hours	Compliance:	Rohs & Reach Compliant
Highlight:	Automotive Grade TFT LCD Display, 1000nits TFT LCD Display, 720 X 720 Dots Round TFT LCD

关于本产品SFTO400XC-7095A3N

隆重推出我们的高性能 4 英寸圆形 TFT LCD 显示屏，其分辨率高达 720 x 720 像素。该显示器在设计时考虑到了现代应用，采用先进的 MIPI 接口来实现无缝连接和高速数据传输。这款最先进的显示屏具有 1000 尼特的令人印象深刻的亮度，专为汽车应用而设计，可确保在各种驾驶条件下的耐用性、清晰度和可靠性。

主要特点：

高分辨率：

720 x 720 分辨率的像素密度能够产生清晰的图像，非常适合图形界面和详细内容显示。

圆形展示设计：

独特的圆形外形不仅在美观上脱颖而出，而且还为智能设备、可穿戴设备和汽车显示器等应用提供了更加身临其境的观看体验。

高亮度（1000 尼特）：

我们的显示屏提供卓越的亮度水平，适合户外使用和高环境光环境。此功能增强了各种应用程序中的可读性和视觉冲击力。

MIPI接口：

移动行业处理器接口 (MIPI) 可确保快速数据传输以及与各种处理器和微控制器的兼容性。这使得该显示器非常适合各种嵌入式系统和物联网应用。

宽视角：

从不同角度享受一致的色彩和图像质量，确保无论从哪个角度，显示内容都保持清晰生动。

低功耗：

该显示器专为提高能源效率而设计，可在不影响亮度或图像质量的情况下最大限度地减少功耗，使其成为电池供电设备的理想选择。

应用：

汽车仪表板和信息娱乐系统

工业控制面板

医疗器械

消费电子产品

结论

使用我们的 4 英寸 720 x 720 点圆形 TFT LCD 显示屏提升您的产品。其卓越的亮度、高分辨率和创新设计相结合，可提供卓越的视觉体验，以满足不同行业的需求。无论您是开发新设备还是升级现有设备，这款显示器都是追求性能、美观和效率的人士的完美选择。

特征

Item of general information	Contents
LCD Display Size (Diagonal)	4 inch Round TFT
Module Structure	TFT Display
LCD Display Type	TFT/TRANSMISSIVE
LCD Display Mode	Normally Black
Recommended Viewing Direction	IPS all viewing angles
Module size (W×H×T)	105.3x109.61x2.3 mm
Active area (W×H)	101.92 mm Diameter
Number of pixels (Resolution)	720RGB×720 pixel
Module Interface Type	MIPI interface
Operating Temp.	-30℃ to +85℃
Surface Luminance	1000 cd/m2
Color Numbers	16.7M
Backlight Type	White LED

机械外形图

pl112582516-remark

20220710231550_68662

引脚定义

NO.	PIN	Description
1	LEDA	LED anode
2	LEDK1	LED Cathode
3	LEDK2	LED Cathode
4	VCI	Power Supply 2.8~3.3V
5	IOVCC	Power Supply 1.8V-2.0V
6	RESET	LCM reset signals
7	TE	Tearing effect output
8	PWM	The PWM frequency output for LCD driver control.
9	GND	Ground
10	D0P	DSI-D0+ data signals
11	D0N	DSI-D0- data signals
12	GND	Ground
13	D1P	DSI-D1+ data signals
14	D1N	DSI-D1- data signals
15	GND	Ground
16	CLKP	DSI-Clock+
17	CLKN	DSI-Clock-
18	GND	Ground
19	D2P	DSI-D2+ data signals
20	D2N	DSI-D2- data signals
21	GND	Ground
22	D3P	DSI-D3+ data signals
23	D3N	DSI-D4- data signals
24	GND	Ground
25	TP_INT	Touch Interrupt
26	TP_SDA	Touch IIC Data signal
27	TP_SCL	Touch IIC Clock signal
28	TP_RESET	Touch Reset Signal
29	TP_VCI	Touch Power supply
30	TP_IOVCC	Touch Power supply

绝对最大额定值

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	0.3~3.6	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-30 to 80	°C
Storage temperature	Tstg	-30 to 80	°C

电气特性

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	VDD	2.6	2.8	3.3	V	-
Supply current	IDD	-	-	30	mA	VDD=2.8V,Ta=25°C
Input voltage	VIH	0.8VDD	-	VDD	V	-
Input voltage	VIL	0	-	0.2VDD	V	-
Input leakage current	IIL	-1	-	1	mA	VIN=VDD or VSS

行车背光

Item	Symbol	Min	Typ	Max	Unit
Forward Current	IF	--	180	-	mA
Forward Voltage	VF	14	15	16.3	V
Connection mode	P	--	5S2P	--
LED number	/		10		pcs
LED life time		30000	40000		hours

光学特性

Item	Symbol	Condition	Min	Typ	Max	Unit
View Angles	θT	CR≧10		85	-	Degree
	θB			85	-
	θL			85	-
	θR			85	-
Contrast Ratio	CR	θ=0°	800	1000	-	-
Response Time	TON	25℃	-	25	35	ms
Response Time	TOFF	25℃	-	25	35	ms
Uniformity	U	-	-	-	-	%
NTSC	-	-	63	68	-	%
Luminance	L	-	850	1000	-	cd/m2
