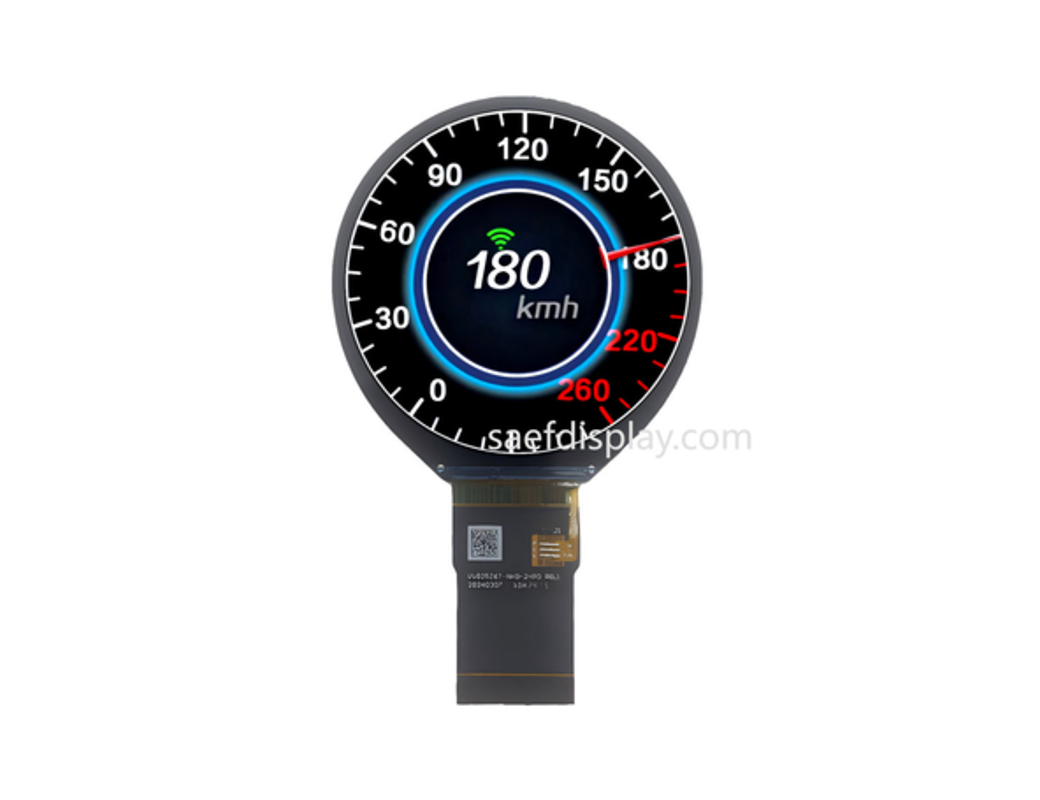

汽车级 2.8 英寸 TFT 显示屏 SPI+RGB 接口 480*480 圆形圆形 LCD 屏幕

产地：深圳 / 中国

品牌：SAEF

型号：SFTO248XC-7204AN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	2.48 Inch Circular TFT Display	Resolution:	480 (RGB) X 480 Dots
Surface Luminance:	500 Cd/m2 (nits)	Touch Screen:	Available / Optional
Viewing Direction:	IPS Full Viewing Angle	Driver IC:	ST7701S
Pin Number:	40 Pins	Connection:	ZIF
Interface:	3SPI+18RGB	LED Lifetime:	40,000 Hours
Top::	-20°C To +70°C	Compliance:	REACH & RoHS Compliant
Highlight:	Round 2.8 Inch Tft Display, Automotive Grade Circular LCD Screen, 2.8 inch Circular LCD Screen

产品简介：2.8英寸车规级圆形TFT显示屏 SFTO248XC-7204AN

概述

隆重推出我们最先进的 2.8 英寸汽车级 TFT 显示屏 SFTO248XC-7204AN，专为车辆应用的多功能性和耐用性而设计。圆形 LCD 屏幕具有高分辨率 480x480 像素显示屏，提供水晶般清晰的图形和鲜艳的色彩。凭借其先进的 SPI+RGB 接口，该显示器专为无缝集成到汽车系统中而设计。

主要特点

显示屏类型： 2.8 英寸 TFT（薄膜晶体管）LCD

分辨率： 480 x 480 像素

形状：圆形设计，适合各种仪表板和信息娱乐应用

接口：支持SPI（串行外设接口）和RGB（红、绿、蓝）通信，方便连接

工作电压：兼容标准汽车电压范围，确保稳定性和可靠性

汽车级：旨在满足严格的汽车温度、湿度和振动标准，确保恶劣环境下的性能

亮度：高亮度水平，在阳光直射下具有出色的可视性

可视角度：宽视角，从不同角度都能清晰可见

触摸屏功能：可选触摸功能可用于交互式应用程序

应用领域

信息娱乐系统：非常适合显示导航地图、音乐控件和其他多媒体内容。

仪表板显示屏：可用于显示车速表、燃油表和其他重要的车辆信息。

售后升级：非常适合定制汽车项目和升级，为经典车辆提供现代界面。

船舶和越野车辆：凭借其耐用的设计和汽车级规格，适合恶劣的环境。

技术规格

尺寸：（显示器的精确尺寸）

重量：（重量规格）

工作温度： -20°C至70°C，确保极端条件下的性能

储存温度： -30°C 至 80°C

背光类型： LED背光增强亮度和对比度，表面亮度可达1000尼特。

功耗：低功耗要求，最大限度地减少车辆系统的能耗

好处

增强的用户体验：高质量的视觉效果可提高用户与车辆系统的参与度和交互。

耐用可靠：专为承受汽车应用的严酷考验而设计，确保较长的使用寿命和性能。

轻松集成：兼容的接口和稳健的设计有助于轻松集成到现有系统中。

可定制选项：灵活的设计允许各种配置，以满足特定的客户要求。

结论

我们的 2.8 英寸汽车级圆形 TFT 显示屏 SFTO248XC-7204AN 是满足现代汽车需求的尖端解决方案，提供卓越的品质、性能和耐用性。无论是新车制造还是售后升级，该显示器都旨在通过先进技术和卓越视觉效果提升驾驶体验。

有关该产品的更多信息或下订单，请立即联系我们！

特征

Feature		Specifications
Display Spec.	LCD type	2.48 inch
	Resolution (H*V)	480(RGB)×480
	Technology Type	a-Si TFT
	Pixel Configuration	R.G.B. Vertical Stripe
	Display Mode	Normally Black
	Viewing Direction	ALL
	Gray Scale Inversion Direction	-
Mechanical Characteristics	Outline Dimensions (W x H x T) (mm)	65.8769.04 1.85
	Active Area(mm)	62.93*62.93
	CTP View Area(mm)	/
	With /Without Touch screen	Without
	Connector Type	0.5 pitch 40pin
	Backlight Type	LED
	Weight (g)	TBD
Electrical Characteristics	Display Interface	3SPI+18RGB
	Number of color	262K
	Display Driver IC	ST7701S

机械制图

20241021022515_44844

引脚分配

1	LED A	LED ANODE
2	LED K	LED CATHODE
3	LED K	LED CATHODE
4	GND	Ground
5	VCI	Power supply
6	RESET	Reset Signal ,Active Low
7	NC	NC
8	NC	NC
9	SDA	SPI Data signal
10	SCK	SPI Clock signal
11	CS	SPI Chip select signal
12	PCLK	RGB dot clock signal
13	DE	RGB data enable signal
14	VSYNC	RGB frame synchronizing signal
15	HSYNC	RGB line synchronizing signal
16~33	DB0~DB17	RGB data signal(DB0:BlUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB)
34	GND	Ground
35	TP_INT	Touch Interrupt
36	TP_SDA	Touch IIC Data signal
37	TP_SCL	Touch IIC Clock signal
38	TP_RESET	Touch Reset Signal
39	TP_VCI	Touch Power supply
40	GND	Ground

绝对最大额定值

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	0.3~3.3	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

电气特性

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	VDD	2.5	2.8	3.3	V	-
Supply current	IDD	-	-	50	mA	VDD=2.8V,Ta=25.C
Input voltage	VIH	0.8VDD	-	VDD	V
Input voltage	VIL	0	-	0.2VDD	V	-
Input leakage current	IIL	-1	-	1	μA	VIN=VDD or VSS

行车背光

Item	Symbol	Min	Typ	Max	Unit
Forward Current	IF	--	20	--	mA
Forward Voltage	VF	-	19.2	-	V
Connection mode		--	6S	--
LED number	/		6		pcs
LED Lifetime		40000	50000

光学特性

Item	Symbol	Condition	Min	Typ	Max	Unit
View Angles	θT		80	85	-	Degree
	θ B		80	85	-
	θ L	CR≥10	80	85	-
	θ R		80	85	-
Contrast Ratio	CR	θ=0°	800	1000	-	-
Response Time	TON	25℃	-	30	35	ms
Response Time	TOFF	25℃	-	30	35	ms
Uniformity	U	-	67	72	-	%
NTSC	-	-	-	70	-	%
Luminance	L		-	500	-	cd/m2
