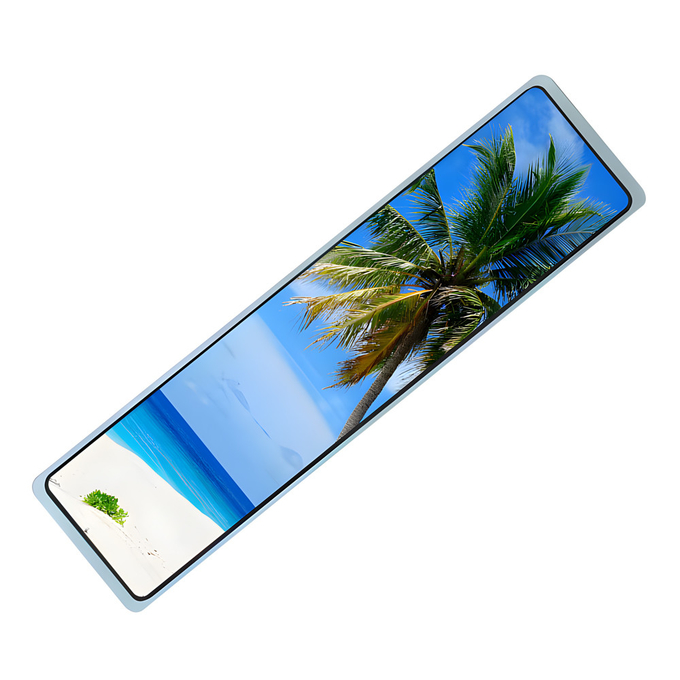

11.9 英寸条形 TFT LCD 显示屏 MIPI 接口 1480 * 320 分辨率 800 尼特亮度

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1190GX-7161AN

认证：ISO9001 / ISO14000

资料下载视频播放

Keywords:	11.9 Inch Bar TFT	Resolution:	1480x320
Interface:	MIPI	Driver IC:	FL7705
Surface Luminance:	800 Cd/m2 Minimum	Touch Screen:	No
Viewing Direction:	IPS, All Viewing Angles	LED Lifetime:	40,000 Hours
Certification:	ISO9001:2015 / ISO14000:2015	Compliance:	REACH & RoHS Compliant
Highlight:	MIPI Interface Bar TFT LCD Display, 11.9 Inch Bar TFT LCD Display

关于此商品 SFTO1190GX-7161AN

11.9 英寸 TFT LCD 显示屏具有以下主要规格：

屏幕尺寸：11.9英寸

分辨率：1480 x 320 像素

亮度：800尼特

接口：MIPI（移动行业处理器接口）

颜色深度：16.7M

特点和优点：

屏幕尺寸：11.9 英寸的对角线尺寸使其适合各种应用，包括工业显示器、手持设备和便携式设备。

分辨率：该显示器的分辨率为 1480 x 320，针对宽屏应用进行了优化，可提供良好的清晰度和细节，尽管在像素密度方面可能不如现代显示器那么高。独特的分辨率对于特定的 UI 布局和图形来说是有益的。

亮度：800 尼特的亮度水平可确保显示屏足够明亮，适合在各种照明条件下使用，包括室外环境。这种亮度水平有利于可读性和可视性。

MIPI 接口：MIPI 接口的使用在现代显示器中很常见，因为它允许显示器和控制器之间进行高速数据传输，这有利于减少延迟并提高整体性能。

潜在应用：

工业监视器：用于机器控制或监控系统的制造和自动化。

移动设备：可用于尺寸和重量至关重要的平板电脑、手持设备或便携式小工具。

汽车显示器：适用于汽车仪表板，以紧凑的外形显示信息。

设计考虑因素：

确保与设备的图形输出功能兼容。

评估电源要求以确保高效运行，特别是对于电池供电的设备。

考虑边框设计以最大化屏幕面积，同时保持结构完整性。

结论：

由于其尺寸、分辨率、亮度和接口的均衡规格，这种类型的显示器可以服务于多种应用。为特定项目选择显示器时，必须考虑这些参数如何与预期应用和用户要求保持一致。

特征

No.	Item	Specification	Unit
1	Panel Size	11.88 ”	inch
2	Number of Pixels	320(H) × 1480(V)	pixels
3	Active Area	57.984(H) × 268.176(V)	mm
4	Pixel Pitch	0.1812(H)×0.1812(V) x RGB	mm
5	Outline Dimension	65.00(W)×282.00(H)×4.50 (D)	mm
6	Number of Colors	16.7M	-
7	Display Mode	Transmission mode, normally black	-
8	Viewing Direction	Full viewing	-
9	Display Format	RGB vertical stripe	-
10	Surface Treatment	Glare	-
11	Interface	MIPI	-
12	Backlight	White LED	-
13	Operation Temperature	-20~70	℃
14	Storage Temperature	-30~80	℃
15	Weight	120	g

机械制图

20241019033648_85242

引脚说明

No.	Symbol	Function
1	GND	Ground
2	D0P	Positive MIPI differential data input
3	D0N	Negative MIPI differential data input
4	GND	Ground
5	D1P	Positive MIPI differential data input
6	D1N	Negative MIPI differential data input
7	GND	Ground
8	CLKP	Positive MIPI differential clock input
9	CLKN	Negative MIPI differential clock input
10	GND	Ground
11	D2P	Positive MIPI differential data input
12	D2N	Negative MIPI differential data input
13	GND	Ground
14	D3P	Positive MIPI differential data input
15	D3N	Negative MIPI differential data input
16	GND	Ground
17	IOVCGCN1D.8V-3.3V
18	IOVCC1.8V-3.3V	A power supply for the analog power.
19
20	NC	No connection
21	NC	No connection
22	NC	No connection
23	NC	No connection
24	RSTB	Reset pin.
25	STBYB	Standby mode control.
26	NC	No connection
27	GND	Ground
28	K	LED Cathode
29	K
30	GND	Ground
31	NC	No connection
32	GND	Ground
33	GND	Ground
34	NC	No connection
35	A	LED Anode
36	A
37	GND	Ground
38	VDD(3.3V)	A power supply for the analog power.
39	VDD(3.3V)
40	NC	No connection
