11.9 英寸工业级 TFT LCD 显示屏 16.7M 色彩 1480 * 320 分辨率 800 尼特亮度

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1190GX-7161AN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Keywords:	11.9 Inch Bar TFT	Resolution:	1480x320
Interface:	MIPI	Driver IC:	FL7705
Surface Luminance:	800 Cd/m2 Minimum	Touch Screen:	No
Viewing Direction:	IPS, All Viewing Angles	LED Lifetime:	40,000 Hours
Certification:	ISO9001:2015 / ISO14000:2015	Compliance:	REACH & RoHS Compliant
Highlight:	16.7M Color Industrial TFT LCD Display, 800 Nits Industrial TFT LCD Display

关于此商品 SFTO1190GX-7161AN

· 显示特性

尺寸：11.9英寸

16.7M色深

分辨率：320×1480

亮度：800cd/m²（最小）

对比度：900

色域覆盖率：65%

抗电磁干扰

低辐射、低功耗、高稳定性

· 应用场景

工业控制

电力行业

汽车制造

描述

11.9 英寸工业 TFT LCD 显示屏分辨率为 1480 x 320 像素，支持 1670 万色，是一款高性能显示解决方案，专为视觉清晰度和耐用性至关重要的各种工业和商业应用而设计。以下是该产品的详细说明：

1. 显示规格：

- 尺寸：11.9 英寸，为各种应用提供充足的显示区域。

- 分辨率：1480 x 320 像素，提供清晰的图像和文本显示，适合需要详细视觉输出的应用。

2. 色彩能力：

- 支持1670万种颜色，接近完整的RGB颜色范围，可再现生动、逼真的图像。

3. 亮度：

- 显示屏亮度为 800 尼特，在明亮环境下清晰可见，非常适合在环境光强的工业环境中使用。

4. 对比度：

- 这款 11.9 英寸工业 TFT LCD 通常提供 900 的高对比度，确保深黑色和亮白色，呈现清晰易读的图像。

5. 视角：

- 工业 TFT LCD 通常具有宽视角，可确保多个角度的颜色和亮度一致。

6. 接口类型：

- 显示器支持 MIPI 接口。

7. 工作环境：

- 11.9英寸显示屏专为工业用途而设计，可在-20℃至70℃的宽温度范围内工作，确保在恶劣条件下可靠的性能。

8. 耐用性：

- 能够承受连续运行的严酷考验，适合在苛刻环境下 24/7 使用。

9. 应用：

- 非常适合需要高水平视觉细节和耐用性的工业自动化、控制面板、医疗设备、数字标牌、交通枢纽和安全监控系统。

10. 定制服务：

- 可以提供定制选项来满足特定的客户需求，例如特定的界面要求或附加功能特性。

对于需要高分辨率、高亮度显示屏以及能够承受工业环境挑战的耐用性的应用来说，这款 11.9 英寸工业 TFT LCD 显示屏是一个绝佳选择。

特征

No.	Item	Specification	Unit
1	Panel Size	11.88 ”	inch
2	Number of Pixels	320(H) × 1480(V)	pixels
3	Active Area	57.984(H) × 268.176(V)	mm
4	Pixel Pitch	0.1812(H)×0.1812(V) x RGB	mm
5	Outline Dimension	65.00(W)×282.00(H)×4.50 (D)	mm
6	Number of Colors	16.7M	-
7	Display Mode	Transmission mode, normally black	-
8	Viewing Direction	Full viewing	-
9	Display Format	RGB vertical stripe	-
10	Surface Treatment	Glare	-
11	Interface	MIPI	-
12	Backlight	White LED	-
13	Operation Temperature	-20~70	℃
14	Storage Temperature	-30~80	℃
15	Weight	120	g

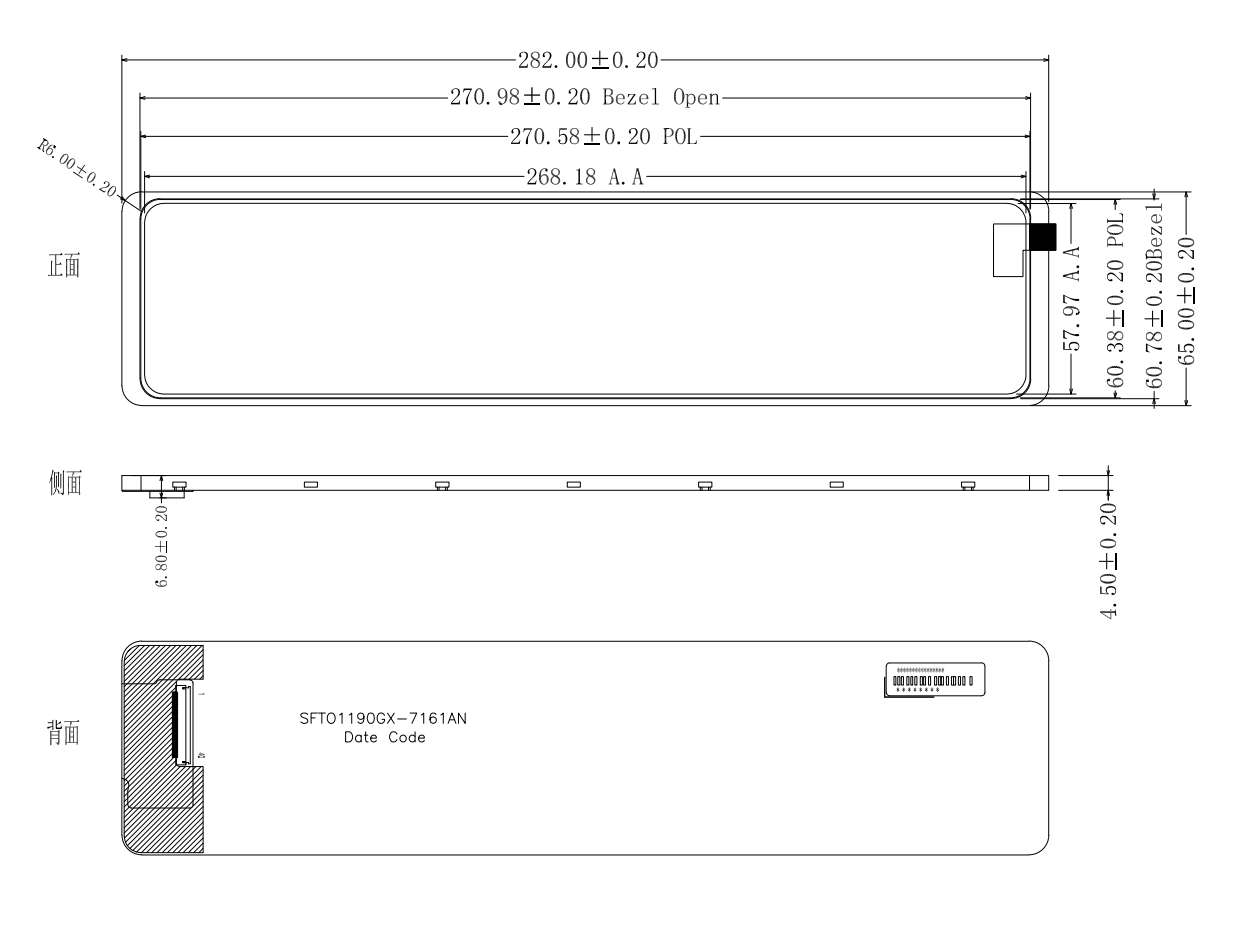

机械制图

20241019033648_85242

引脚说明

No.	Symbol	Function
1	GND	Ground
2	D0P	Positive MIPI differential data input
3	D0N	Negative MIPI differential data input
4	GND	Ground
5	D1P	Positive MIPI differential data input
6	D1N	Negative MIPI differential data input
7	GND	Ground
8	CLKP	Positive MIPI differential clock input
9	CLKN	Negative MIPI differential clock input
10	GND	Ground
11	D2P	Positive MIPI differential data input
12	D2N	Negative MIPI differential data input
13	GND	Ground
14	D3P	Positive MIPI differential data input
15	D3N	Negative MIPI differential data input
16	GND	Ground
17	IOVCGCN1D.8V-3.3V
18	IOVCC1.8V-3.3V	A power supply for the analog power.
19
20	NC	No connection
21	NC	No connection
22	NC	No connection
23	NC	No connection
24	RSTB	Reset pin.
25	STBYB	Standby mode control.
26	NC	No connection
27	GND	Ground
28	K	LED Cathode
29	K
30	GND	Ground
31	NC	No connection
32	GND	Ground
33	GND	Ground
34	NC	No connection
35	A	LED Anode
36	A
37	GND	Ground
38	VDD(3.3V)	A power supply for the analog power.
39	VDD(3.3V)
40	NC	No connection

绝对最大额定值

Item	Symbol	Values		Unit
Item	Symbol	Min.	Max.	Unit
Digital Supply Voltage	VCI	-0.3	4	V
Digital Supply Voltage	IOVCC	-0.3	4	V

操作条件

Item	Symbol	Values			Unit
Item	Symbol	Min.	Typ.	Max.	Unit
Digital Supply Voltage	VDD	3	3.3	3.6	V
Digital Supply Voltage	IOVCC	1.6	-	3.6	V
Logic Input Voltage	VI H	0.7VDD	-	VDD	V
Logic Input Voltage	VIL	GND	-	0.3VDD	V
