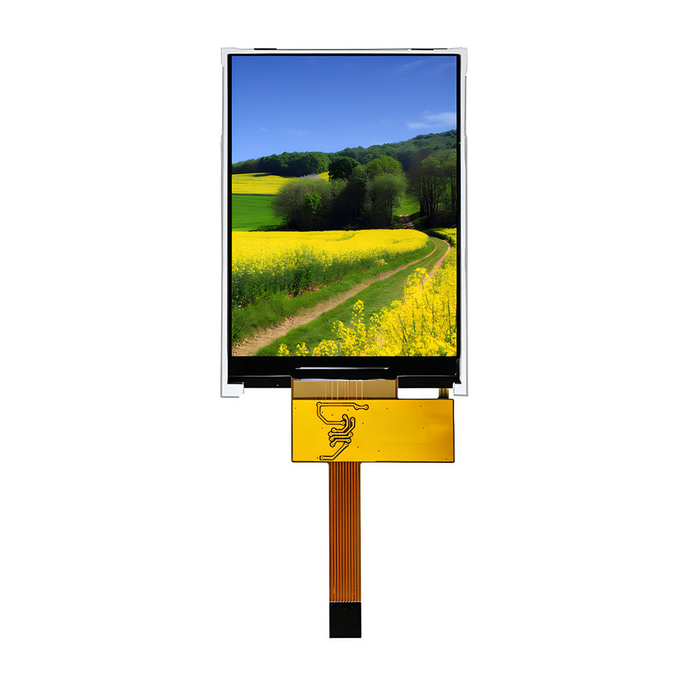

2.4 英寸 LCD 显示模块 TFT 240×320 分辨率 SPI 接口 ST7789V 驱动器 IC

产地：深圳 / 中国

品牌：SAEF

型号：SFTO240JY-7182AN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	2.4 Inch TN TFT LCD	Resolution:	240*320 Pixel
Touch Screen:	Without	Viewing Direction:	12H
Interface:	SPI	Pin Number:	10 Pins
Connection:	Plug-in	Surface Luminance:	400 Cd/m2 (Customizable）
Driver IC:	ST7789V, ILI9341 Optional	LED Lifetime:	40,000 Hours
Operating Temp.:	-20°C To +70°C	Compliance:	REACH & RoHS Compliant
Highlight:	SPI Interface LCD Display Module, 240×320 LCD Display Module, 2.4inch LCD Display Module

低成本2.4英寸QVGA TFT液晶屏产品介绍

专业生产TFT显示屏和触摸屏。我们还可以根据客户要求提供定制服务。由于2.4寸TFT液晶屏的规模化生产，我司对产品成本实现了良好的控制和优化，带来了极高的性价比。因此，更多的用户会选择SAEF作为长期合作伙伴。

2.4英寸TFT显示屏SFTO240JY-7182AN，分辨率为240×320像素，提供清晰的图像显示。其驱动IC为ST7789V，支持多种接口和高色深（262K色）。该型号具有SPI接口，可实现400cd/m²的亮度，适应不同的光照条件。产品可在-20℃至70℃之间运行，适应各种环境条件。可在-30℃至80℃之间保存，保证长期保存不影响其性能。这款2.4英寸QVGA TFT显示屏广泛应用于医疗设备、工业控制、智能家居、汽车导航等各个领域。它们的高亮度（高达 1000 尼特）和对比度使它们在户外或阳光直射下仍然清晰可见。 2.成本低是其一大优势。4英寸TFT 240*320点阵产品SFTO240JY-7182AN，使其成为预算有限但需要良好显示性能的项目的理想选择。

对于开发者来说，显示屏的驱动支持和开发库同样重要。SFTM240JY-7182AN （带PCB）支持GFX Library for Arduino等开发库，提供高效的显示性能并简化开发流程。

特征

Item	Specification	Unit
Model Number	SFTO240JY-7182AN	/
Display Mode	Normally Black, Transmissive	/
Viewing Direction	12 O'clock	/
Colors	262K	/
Drive IC	ST7789	/
Interface Type	4 Line SPI	/
Dimensional Outline	42.72(W) x 59.46(H) x 2.34(T)	mm
Active Area	36.72(W) x 48.96(H)	mm
Resolution	240 RGB(H) x 320(V)	pixels
Pixel Pitch	0.153(W) x 0.153(H)	mm

外形图

20240816223630_27977

接口引脚说明

Pin.No	Symbol	Description
1	GND	Ground
2	RESET	LCM Reset pin
3	SCL	Serial clock pin.
4	RS	Register select pin RS=’ 1’ : Display data. RS=’0’ : Command data.
5	CS	Chip select pin(“Low” enable)
6	SDA	Serial data input
7	SDO	Serial data output.
8	VCC	Power supply for Analog(2.8V-3.3V)
9	LED+	Anode of Backlight
10	LED-	Cathode of Backlight

示意图

20240811183656_76258

绝对最大额定值

Parameter	Symbol	Min	Max	Unit
Logic Supply Voltage	IOVCC	-0.3	4.6	V
Analog Supply Voltage	VCC	-0.3	4.6	V
Operating temperature	Top	-20	70	℃
Storage temperature	Tst	-30	80	℃
Humidity	RH	--	90%(Max60C)	RH
