| Product: | 0.96 Inch I2C OLED 4 Pins | Resolution: | 128x64 Pixels |
| Structure: | COG OLED + PCB | Interface: | I2C Optional |
| Touch Screen: | Can Be Customized | Viewing Direction: | All Viewing Angles (85/85/85/85) |
| Outline Dim.: | 24.7 × 27 (mm) (PCB SIZE) | Connection: | Metal Pins |
| Pin Number: | 4 Pins | Operating Temp.: | -40℃ To +85℃ |
| Lifetime: | 50,000 Hours @ 60cd/m2 | Compliance: | REACH & RoHS Compliant |
| Highlight: | 12864 OLED Display Board Module, 128X64 OLED Display Module, 0.96 Inch OLED Display Board Module | ||
0.96寸OLED I2C接口产品介绍
0.96英寸I2C模块是一种小型OLED显示模块，广泛应用于各种电子设备。 0.96英寸OLED I2C模组凭借其优异的显示性能和低功耗特性，成为电子产品中理想的显示解决方案。
产品编号：SFOM096YZ4-12864WB-02
显示尺寸：0.96 英寸
分辨率：128x64 像素
可视角度：大于 160°
颜色选择：黄蓝、白、蓝
电源要求：3V/5V
信号类型：数字信号，支持 I2C 通信
引脚定义：GND、VDD、SCK、SDA
工作温度范围：-40℃至85℃（工业级）
功耗：全亮时约0.08W，约0.06W
0.96英寸OLED本身具有自发光技术，不需要背光。每个像素独立发光，提供更清晰的显示效果。此外，0.96英寸OLED具有极低的功耗，使其特别适合电池供电的便携式设备。具有高对比度的特点，为用户提供出色的视觉体验。兼容3.3V和5V逻辑电平，无需额外电平转换。支持I2C接口，仅需两根数据接口线即可完成数据传输和控制。因此，0.96英寸OLED广泛应用于智能家居，作为智能设备的状态显示屏，以及智能穿戴设备显示时间、健康数据等信息；并显示工业仪表和工业自动化中的关键参数等。
特征
| Product | 0.96 inch OLED I2C interface |
| Model number | SFOM096YZ4-12864WB-02 |
| Driving Scheme | 1/64 Duty |
| Viewing direction | All Viewing Angles |
| Driver IC | SSD1315 |
| Power Supply Voltage | 3.0V |
| VCC | 12.0V |
| Interface | IIC |
| Module Size | 24.70 (L) x27.0 (W) mm (PCB SIZE) |
| Viewing Area | 22.74(L) x 11.86 (W) mm |
| Active Area | 21.74 (L) x 10.86 (W) mm |
| Dot Pitch | 0.154 (W) x 0.154 (H) mm |
| Dot Size | 0.17(W) x 0.17(H) mm |
外形图
接口引脚定义
| Pin no. | Symbol | Descriptions |
| 1 | GND | Ground of Logic Circuit |
| 2 | VDD | Power Supply for Logic |
| 3 | SCK | Serial clock input. |
| 4 | SDA | Serial data input. |
光学特性
| Characteristics | Symbol | Conditions | Min | Typ | Max | Unit |
| Brightness (VCC Supplied Externally) | Lbr | Note 5 | 90 | - | - | cd/m2 |
| Brightness (VCC Generatedby Internal DC/DC) | Lbr | Note 6 | 80 | 100 | - | cd/m2 |
| C.I.E. (White) | (x) (y) | C.I.E. 1931 | 0.25 0.27 | 0.29 0.31 | 0.33 0.35 | |
| Dark Room Contrast | CR | - | 2000:1 | - | ||
| Viewing Angle | - | Free | - | degree |

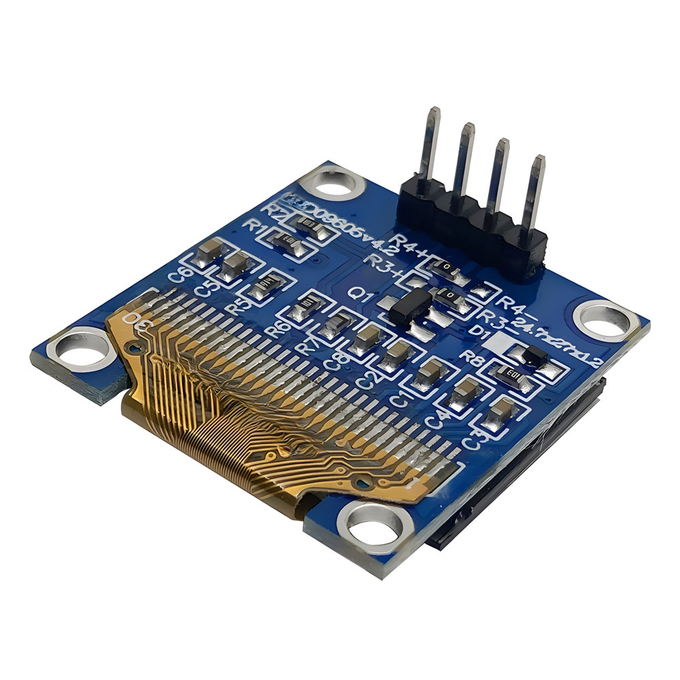

0.96寸OLED I2C接口产品图片
可靠性测试内容
| Item | Conditions | Criteria |
| High Temperature Operation | 70℃, 240 hrs | The operational functions work. |
| Low Temperature Operation | -40℃, 240 hrs | |
| High Temperature Storage | 85℃, 240 hrs | |
| Low Temperature Storage | -40℃, 240 hrs | |
| High Temperature/Humidity Operation | 60℃, 90% RH, 120 hrs | |
| Thermal Shock | -40℃ -> 85℃, 24 cycles 60 mins dwell |
