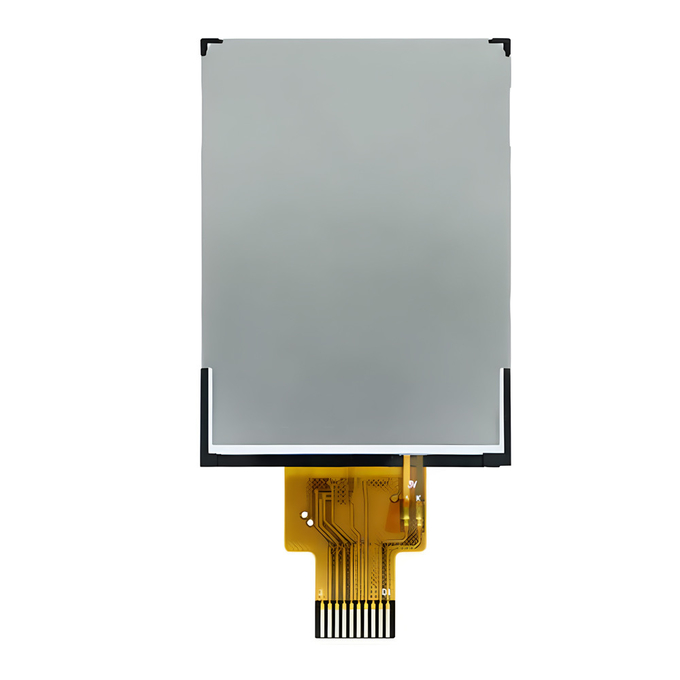

低价保证 2.4 英寸 IPS TFT LCD 10 针 SPI 接口

产地：深圳 / 中国

品牌：SAEF

型号：SFTO240JY-7179AN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	2.4 Inch IPS TFT LCD	Resolution:	240*320 Pixel
Touch Screen:	Without	Viewing Direction:	IPS, All Viewing Angles
Interface:	SPI	Pin Number:	10 Pins (24pin Optional）
Connection:	Plug-in	Surface Luminance:	400 Cd/m2 (Customizable）
Driver IC:	ST7789V	LED Lifetime:	40,000 Hours
Operating Temp.:	-20°C To +70°C	Compliance:	REACH & RoHS Compliant
Highlight:	10 Pin IPS TFT LCD, 2.4 Inch IPS TFT LCD, SPI Interface IPS TFT LCD

2.4英寸IPS TFT液晶屏 SPI接口 240*320点产品介绍

2.4英寸TFT液晶屏是一种常见的有源矩阵液晶显示设备，具有分辨率高、色彩鲜艳、响应速度快等特点。广泛应用于嵌入式系统、消费电子、工业控制领域等。在消费电子领域，2.4英寸TFT液晶屏广泛应用于智能穿戴设备、便携式游戏机、智能家居控制面板等产品。其全彩、宽视角满足了消费者对显示效果的要求。

2.4英寸IPS TFT显示屏，分辨率为240×320像素，提供清晰的图像显示。其驱动IC为ST7789V，支持多种接口和高色深。该型号SFTO240JY-7179AN具有SPI接口，可实现400cd/m²的亮度，适应不同的光照条件。采用IPS技术，提供近180°全视野，保证各个角度都有良好的视觉体验。产品可在-20℃至70℃之间运行，适应各种环境条件。可在-30℃至80℃之间保存，保证长期保存不影响其性能。

特征

Item	Specification	Unit
Display Mode	Normally Black, Transmissive	/
Viewing Direction	ALL	/
Colors	262K	/
Drive IC	ST7789	/
Interface Type	4 Line SPI	/
Dimensional Outline	42.72(W) x 59.46(H) x 2.34(T)	mm
Active Area	36.72(W) x 48.96(H)	mm
Resolution	240 RGB(H) x 320(V)	pixels
Pixel Pitch	0.153(W) x 0.153(H)	mm

外形图

20240811172458_25796

接口引脚说明

Pin.No	Symbol	Description
1	GND	Ground
2	RS	Register select pin, RS=’ 1’ : Display data. RS=’0’ : Command data.
3	CS	Chip select pin(“Low” enable)
4	SCL	Serial clock pin.
5	SDA	Serial data input/output
6	RESET	LCM Reset pin
7	VCC	Power supply for Analog(2.8V-3.3V)
8	GND	Ground
9	LED+	Anode of Backlight
10	LED-	Cathode of Backlight

绝对最大额定值

Parameter	Symbol	Min	Max	Unit
Logic Supply Voltage	IOVCC	-0.3	4.6	V
Analog Supply Voltage	VCC	-0.3	4.6	V
Operating temperature	Top	-20	70	℃
Storage temperature	Tst	-30	80	℃
Humidity	RH	--	90%(Max60C)	RH
