| Product: | 1.54 Inch SPI EPD | Resolution: | 152x152 Dots Resolution |
| Pin Number: | 8 Pins | Interface: | SPI |
| Driver Element: | A-Si TFT Active Matrix | Display Mode: | AM EPD |
| Display Color: | Black+White | Optics: | All Viewing Angles |
| PCB Outline Dim.: | 32(H) X 50(V) X 2.2(D) Mm | Active Area: | 27.512(H) X 27.512(V) Mm |
| Pixel Pitch: | 181 X 181 (188dpi) Um | Compliance: | REACH & RoHS Compliant |
| Highlight: | 152x152 Dots E-Ink Display, 1.54" E-Paper Display, 1.5 Inch E-Ink Display | ||
SPI 接口 EPD 1.54 英寸产品简介
SFEPM154ZYBW-7174AN 是一款带 SPI 接口的有源矩阵电泳显示器 (AM EPD)。这款 1.54 英寸电子墨水显示模块有效面积为 152×152 像素，可以显示具有 1 位黑白能力的图像。该模块为 TFT 阵列驱动的电泳显示器，集成电路包括栅极驱动器、源极驱动器、MCU 接口、时序控制器、振荡器等 DC-DC、SRAM、LUT、VCOM。该模块可用于便携式电子设备，例如电子货架标签 (ESL) 系统。
特点
· E-Ink 显示模块，1.54 英寸，152x152 分辨率，通过 SPI 接口通信，支持黑白显示。
· 无背光，即使关闭电源，也可以长时间显示最后的内容。
· SPI 接口，用于连接 Raspberry Pi/Galileo 和其他控制器板。
· 超低功耗，基本只需要刷新电源；板载电压转换器，兼容3.3V/5V MCU。
· 应用：电子货架标签系统、电子纸阅读器、显示器、可穿戴产品。
机械规格
| Parameter | Specifications | Unit | Remark |
| Screen Size | 1.54 | Inch | |
| Display Resolution | 152(H)×152(V) | Pixel | Dpi:140 |
| Active Area | 27.512×27.512 | mm | |
| Pixel Pitch | 0. 181×0. 181 | mm | |
| Pixel Configuration | Square | ||
| Outline Dimension | 32.0(H)×50.00(V) ×2.5 (D) | mm |

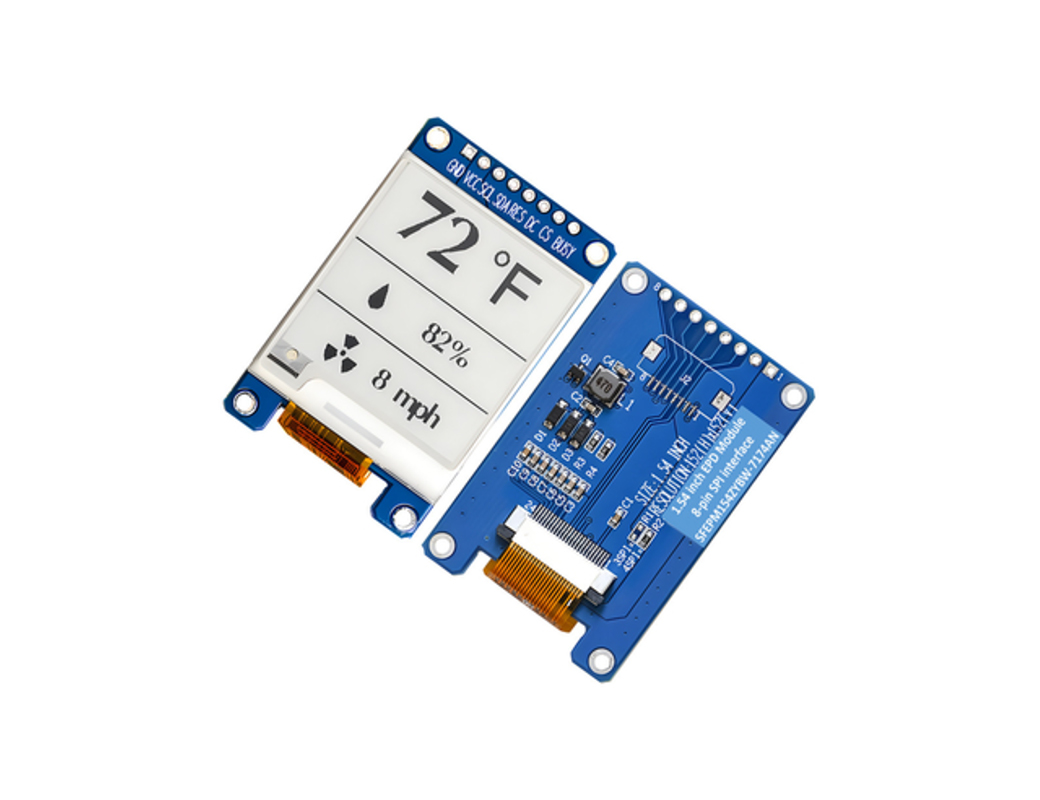

SPI 接口 EPD 1.54 英寸产品图
输入/输出引脚分配
| No. | Name | I/O | Description |
| 1 | GND | P | Ground |
| 2 | VCC | P | Power Supply for the chip |
| 3 | SCL | I | Serial Clock pin (SPI) |
| 4 | SDA | I/O | Serial Data pin (SPI) |
| 5 | RES# | I | Reset signal input. Active Low. |
| 6 | DC | I | Data /Command control pin |
| 7 | CS | I | Chip select input pin |
| 8 | BUSY | O | Busy state output pin |
光学规格
测量时照明角度为 45 度，除非另有规定，否则检测为垂直指定。
| Symbol | Parameter | Conditions | Min | Typ. | Max | Units | Notes |
| R | White Reflectivity | White | 30 | 35 | - | % | 8-1 |
| CR | Contrast Ratio | Indoor | 8:1 | - | 8-2 | ||
| GN | 2Grey Level | - | DS+(WS-DS)*n(m-1) | 8-3 | |||
| T update | Image update time | at 25 °C | 22 | - | sec | ||
| Life | Topr | 1000000times or 5years |
注释：
8-1.亮度计：Eye-One Pro分光光度计。
8-2. CR=全白像素的表面反射率/全黑像素的表面反射率。
8-3. WS：白色状态，DS：暗状态
面板DC特性
| Parameter | Symbol | Conditions | Applicable pin | Min. | Typ. | Max | Unit |
| Single ground | VSS | - | - | 0 | - | V | |
| Logic supply voltage | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| Image update time | - | 25 ºC | - | - | 3 | - | sec |
| Sleep mode current | Islp_VCI | DC/DC off No clock No input load Ram data retain | - | - | 25 | - | uA |
| Deep sleep mode current | Idslp_VCI | DC/DC off No clock No input load Ram data not retain | - | - | 3 | 5 | uA |
SPI 接口 EPD 1.54 英寸产品图像
