液晶屏显示2英寸TFT IPS 480x360水平像素MIPI接口产品介绍

SFTO200HC-7137AN是一款对角线尺寸为2英寸、分辨率为480x360像素的TFT LCD模块。这款2英寸IPS TFT LCD显示模块配备了ST7701S集成电路，支持MIPI接口，RGB接口可选。这款2英寸液晶显示器的电源电压（Vdd）范围为2.6V至3.3V（典型值为2.8V）。这款2英寸模块的观看方向为IPS类型，具有全视角。

SFTO200HC-7137AN显示模块以水平模式显示，亮度为350尼特，可根据客户要求定制为1000尼特。这款 2 英寸 IPS TFT LCD 可在 -20 ℃ 至 +70 ℃ 的温度范围内工作；其存储温度在 -30 ℃ 至 +80 ℃ 之间。无论是在室内还是室外使用，这款 2 英寸 IPS TFT LCD 显示屏都能满足各种显示要求。它是一种多功能高性能解决方案，适用于工业设备、扫描仪、家庭自动化、门禁系统、监控设备、分析仪、安全系统、花园灌溉系统以及广泛的应用。

一般信息

LCD 屏幕显示 2 英寸 TFT IPS 480x360 水平像素 MIPI 接口产品图纸

引脚定义

Pin1, RST

Pin2, NC

Pin3, NC

Pin4, GND

Pin5, DSI_TE

Pin6, DATA0_N

Pin7, LEDA

Pin8, DATA0_P

Pin9, LEDA

Pin10, GND

Pin11, LEDK

Pin12, CLK_N

Pin13, LEDK

Pin14, CLK_P

Pin15, VDD2V8

Pin16, GND

Pin17, GND Power Ground

Pin18, VI01V8

Pin19, NC

Pin20, VI01V8

Pin21, NC

Pin22, NC

Pin23, NC

Pin24, NC

Pin25, NC

LCD 屏幕显示 2 英寸 TFT IPS 480x360 水平像素 MIPI 接口产品图像

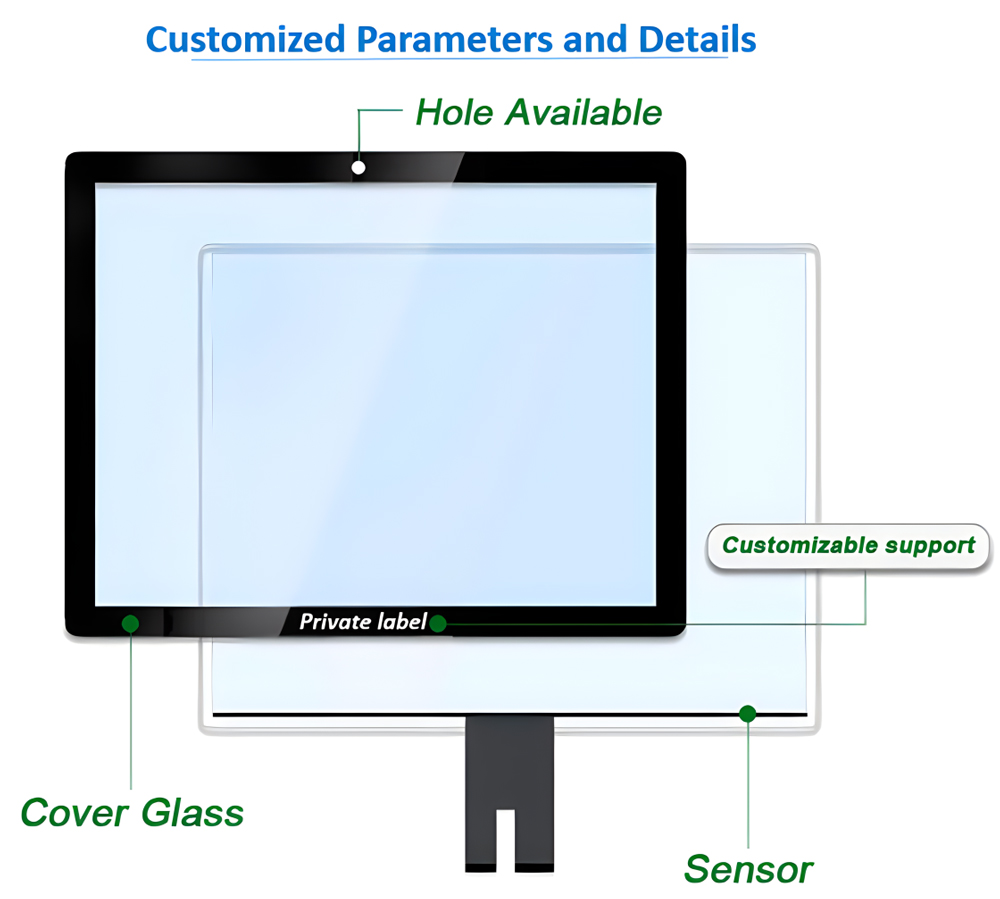

投射电容式 (PCAP) 触摸屏

投射电容式 (PCAP) 触摸技术提供快速、灵敏的响应和专业级可靠性。Saef Technology 的投射电容式触摸屏专为严格的工业、医疗和汽车应用而设计。我们还可以将 PCAP 触摸屏与液晶显示器 (LCD) 相结合，这是一种有助于简化供应链和组装的集成嵌入式解决方案。

盖玻璃：

1. 形状：定制尺寸、形状、边缘处理、孔和切口

2. 颜色：丝网印刷、徽标

3. 玻璃材料：大猩猩玻璃、钢化玻璃、PMMA

4. 处理：镜面、AG、AR、AF

传感器：

1. 传感器材料：玻璃、薄膜、薄膜+薄膜

2. FPC：形状设计可选

3. IC：EETI、ILITEK、SIS、Cypress、Focaltech、Goodix 等

4. 接口：I2C、USB、RS232
