5 英寸 TFT 显示屏制造商，纵向型 5 英寸 PCAP TFT 显示屏简介

特点

· 这款 5 英寸 TFT LCD 显示屏 SF-TC500I-8725B-CT3 对角线尺寸为 5 英寸，分辨率为 720x1280 像素。

· 这款 5 英寸 LCD 显示屏模块配备 ILI9881C 集成电路，其中包括控制器和驱动器 IC 功能，并支持 MIPI 接口。

· 这款 5 英寸 PCAP TFT 显示屏的电源电压 (Vdd) 范围为 2.6V 至 3.3V（典型值为 2.8V）。

· 这款 5 英寸 LCD 屏幕为 IPS 型显示屏，全视角最大为 85/85/85/85。

· 这款5英寸纵向TFT SF-TC500I-8725B-CT3以纵向模式显示，亮度为300尼特，并可根据客户要求定制为1000尼特。

· 这款5英寸TFT显示屏配备PCAP（投射电容式）触摸屏，具有GT5688 IC，I2C接口和5点触摸技术，可提供响应迅速且用户友好的体验。

· 这款5英寸PCAP TFT显示屏可在-20℃至+70℃的温度范围内工作；其存储温度在-30℃至+80℃之间。

· 无论是在室内还是室外使用，这款5英寸TFT LCD显示屏都可以满足各种显示要求。它是一种多功能高性能解决方案，适用于工业设备，扫描仪，家庭自动化，门禁系统，监控设备，分析仪，安全系统，花园灌溉系统以及广泛的应用。

产品信息

5 英寸 TFT 显示屏制造商，纵向 5 英寸 PCAP TFT 显示屏图纸

DC 特性

注意：高于上述电压可能会损坏模块。所有电压均相对于 VSS=0V 指定。

背光电光特性

1. 均匀性 = 最小/最大 * 100%

2. LED 寿命定义如下：最终亮度为原始亮度的 70%；测量方法：（X*Y：亮区）；

光学特性

测量条件：1. 测量环境：暗室；2. 环境温度：25±2℃；3. 30 分钟预热时间。

TFT LCD 引脚定义

Pin1, LEDA LED Anode

Pin2, LEDK LED Cathode

Pin3, VCC Power Supply 2.8V

Pin4, IOVCC Power Supply 1.8V/2.8V Voltage

Pin5, GND Power Ground

Pin6, CLKP DSI-CLK+ clock signals

Pin7, CLKN DSI-CLK- clock signals

Pin8, GND Power Ground

Pin9, D0N DSI-D0- data signals

Pin10, D0P DSI-D0+ data signals

Pin11, GND Power Ground

Pin12, D1N DSI-D1- data signals

Pin13, D1P DSI-D1+ data signals

Pin14, GND Power Ground

Pin15, D2N NC DSI-D2- data signals

Pin16, D2P NC DSI-D2+ data signals

Pin17, GND Power Ground

Pin18, D3N NC DSI-D2- data signals

Pin19, D3P NC DSI-D2+ data signals

Pin20, GND Power Ground

Pin21, TE Power Supply 2.8V

Pin22, LCD_ID LCD_ID

Pin23, RESET Register select pin

Pin24, GND Power Ground

Pin25, GND Power Ground

CTP 管脚定义

Pin1, GND

Pin2, SDA - 2.8V

Pin3, SCL - 2.8V

Pin4, VDD - 3.3V

Pin5, INT

Pin6, RST

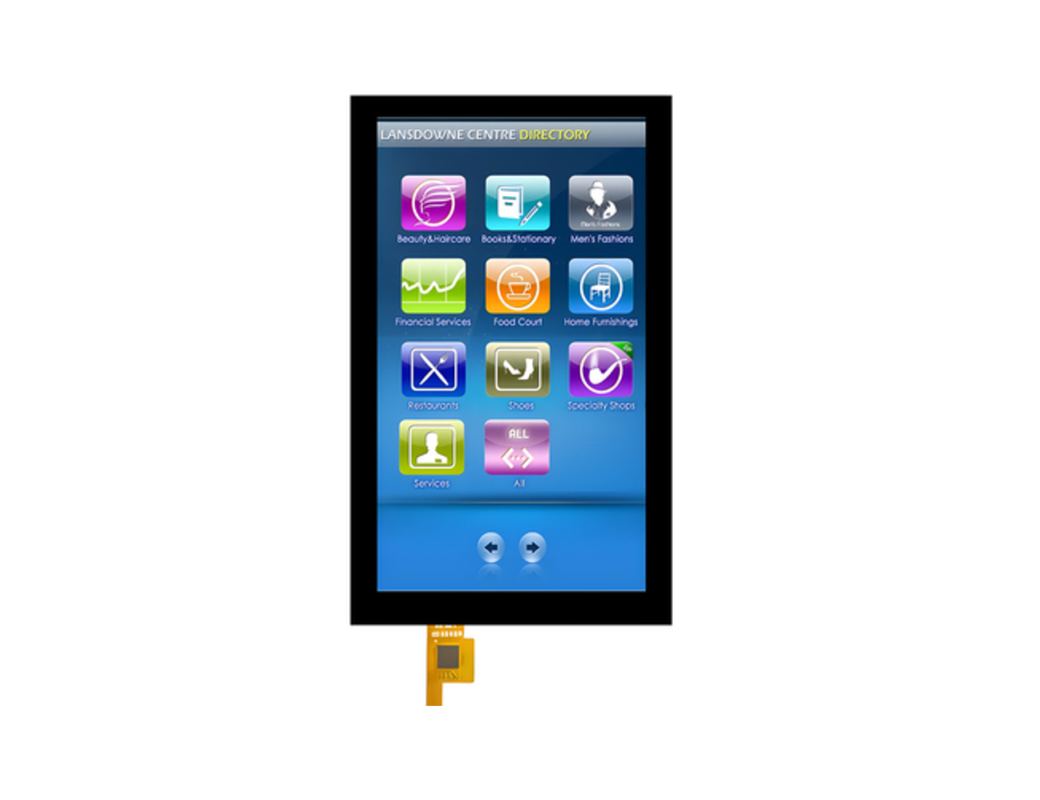

5 英寸 TFT 显示屏制造商，纵向 5 英寸 PCAP TFT 显示屏图像

投射电容 (PCAP) 触摸屏

投射电容 (PCAP) 触摸技术提供快速灵敏的响应和专业级可靠性。Saef Technology 的投射电容触摸屏专为严格的工业、医疗和汽车应用而设计。我们还可以将 PCAP 触摸屏与液晶显示器 (LCD) 相结合，这是一种有助于简化供应链和组装的集成嵌入式解决方案。

盖板玻璃：

1. 形状：定制尺寸、形状、边缘处理、孔和切口

2. 颜色：丝网印刷、徽标

3. 玻璃材料：大猩猩玻璃、钢化玻璃、PMMA

4. 处理：镜面、AG、AR、AF

传感器：

1. 传感器材料：玻璃、薄膜、薄膜+薄膜

2. FPC：形状设计可选

3. IC：EETI、ILITEK、SIS、Cypress、Focaltech、Goodix 等

4. 接口：I2C、USB、RS232
