| Product: | 1.12 Inch OLED Display Module | Number Of Pixels: | 128x128 Dots |
| Driver IC: | SH1107 Or Equivalent | Display Mode: | Passive Matrix |
| Display Color: | Mono White | Drive Duty: | 1/128 Duty |
| Panel Size: | 27 X 30.1 X 1.25 (mm) | Active Area: | 20.14 X 20.14 (mm) |
| Pixel Pitch: | 0.1575 X 0.1575(mm) | Pixel Size: | 0.1375 X 0.1375(mm) |
| Viewing Direction: | All Viewing Angles | Interface: | 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C |
| Connection: | ZIF | Pin Number: | 20 Pins |
| Life Time: | 50,000 Hours @60cd/m2 | Compliance: | REACH & RoHS Compliant |
| Highlight: | 1.12 Inch OLED Display Module, 128x128 OLED Display Module | ||
20 针 1.12 英寸 OLED 显示屏 128x128 点 40mm ZIF 连接器产品简介
SFOS112XZ-128128PAN OLED 显示模块是一款 128x128 分辨率 COG 图形显示屏，对角线尺寸为 1.12 英寸。OLED 型号采用工业级设计，具有价格竞争力。该模块内置 SH1107 IC；支持 8 位 68XX/80XX 并行、4 线 SPI、I2C 接口。逻辑电源电压为 2.8V，显示电源电压为 12V，VDD 工作电流为 55μA，SFOS112XZ-128128PAN OEL 显示模块可在 -40℃ 至 +70℃ 的温度下工作；其存储温度范围为-40℃至+80℃。
特点
1.这款1.12英寸微型OLED显示屏分辨率为128X64，采用SH1107芯片组。
2.这款1.12英寸OLED显示模块具有超低功耗：全屏照明0.08w。
3.这款1.12英寸微型OLED显示屏为ZIF类型40mm长度，我们可以根据客户要求定制FPC（长度，接口，插拔式连接等）。
4.这款1.12英寸128x128 OLED产品专为8位68XX/80XX，4线SPI，I2C接口设计。
5. 这款 1.12 英寸 OLED 显示屏模块具有无限视角“高达 175 度”。
6. 这款 OLED 1.12 英寸 128x128 产品适用于可穿戴设备、智能家居应用等。
7. 这款 SPI/IIC OLED 1.12 英寸产品具有自发光设计，无需背光，显示屏可以自发光；它具有高对比度、明亮清晰的点，即使在微小字体下也非常易读。
8. 这款 1.12 英寸 OLED 显示屏的响应时间更快，“+25°C 时为 10 微秒”。
9.这款 1.12 英寸单色 OLED 产品亮度高，对比度高达 2000:1。
10. 这款低成本 1.12 英寸 OLED 产品功耗更低 - 减少二氧化碳排放。
信息
| Product: | 1.12 Inch OLED Display Module |
| Number Of Pixels: | 128x128 Dots |
| Interface: | 8-bit 68XX/80XX Parallel, 4-wire SPI, I2C |
| Driver IC: | SH1107 Or Equivalent |
| Display Mode: | Passive Matrix |
| Drive Duty: | 1/128 Duty |
| Display Color: | Mono White |
| Panel Size: | 27 X 30.1 X 1.25 (mm) |
| Active Area: | 20.14 X 20.14 (mm) |
| Pixel Pitch: | 0.1575 X 0.1575(mm) |
| Pixel Size: | 0.1375 X 0.1375(mm) |
| Viewing Direction: | All Viewing Angles |
| Connection: | ZIF |
| Life Time: | 50,000 Hours @60cd/m2 |
| Pin Number: | 20 Pins |
| Compliance: | REACH & RoHS Compliant |
20 针 1.12 英寸 OLED 显示屏 128x128 点 40mm ZIF 连接器产品图纸
引脚定义
绝对最大额定值
光学特性

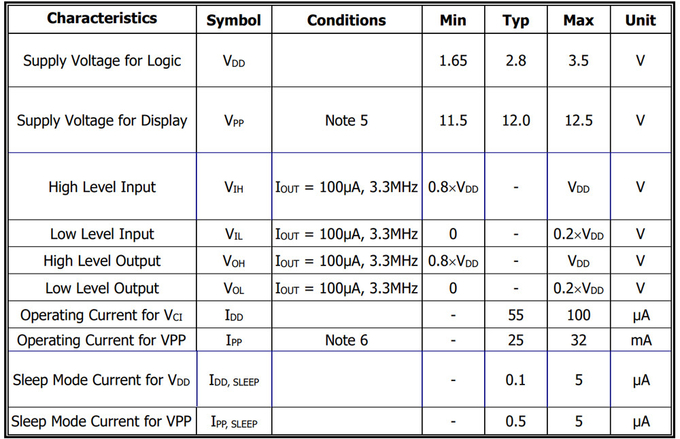

直流特性

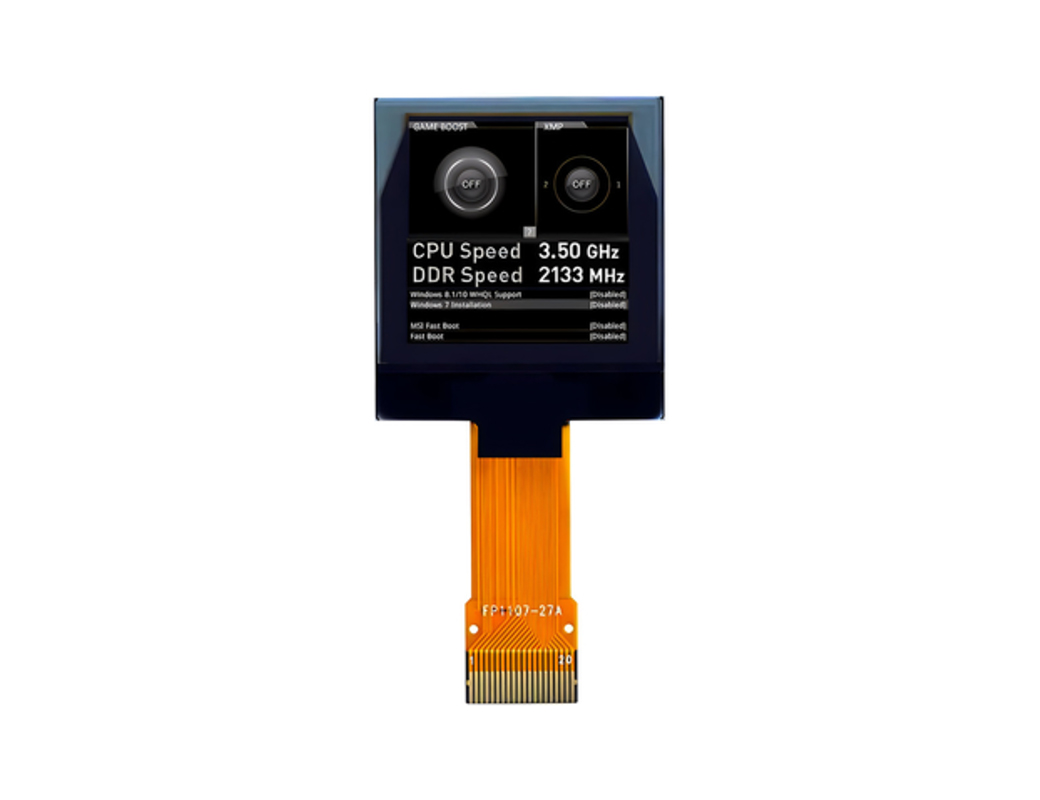

20 针 1.12 英寸 OLED 显示屏 128x128 点 40mm ZIF 连接器产品图像
