| Product: | 8 Inch RGB TFT LCD Display | Viewing Direction: | TN 12 O'clock |
| Pin Number: | 50pins | Interface: | 24 Bits RGB |
| Resolution: | 800 RGB X 600 | Surface Luminance: | 250 Cd/m2(nits) |
| Outline Dim.: | 182.9(H) ×141.0(V) × 5.5(T) (mm) | Active Area: | 162.0(H) X 121.5(V) (mm) |
| Touch Screen: | RTP & CTP Optional | Surface Treatment: | Hard Coating(3H) |
| Display Colors: | 16.7 M | Connection: | Plug-In |
| Operating Temp.: | -20℃ To +70℃ | Storage Temp.: | -30℃ To +80℃ |
| Certificate: | ISO9001:2015 / ISO1400:2015 | Compliance: | REACH & RoHS Compliant |
| Highlight: | 8inch Industrial TFT Display, Hard Coating Industrial TFT Display | ||
优质 8 英寸工业 TFT 显示屏 800x600 点 24 位 RGB 50 针产品介绍
SFTO800FC-7008AN TFT LCD 显示屏为 8 英寸 TN 型 12 点视角，分辨率为 800x600 像素。这款工业级 TFT LCD 显示模块支持 24 位 RGB 接口。此 TFT 屏幕 SFTO800FC-7008AN 工作电压为 3.3V（电源电压），Vdd 为 3.0V 至 3.6V。
SFTO800FC-7008AN 采用电容式和电阻式触摸屏设计，IIC 和 USB 接口可选。这款 TFT LCD 模块亮度为 250cd/m2。TFT 触摸 LCD SFTO800FC-7008AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、POS 终端、HMI、家庭自动化、安全系统等。
特点
| Product: | 8 Inch RGB TFT LCD Display |
| Resolution: | 800 RGB X 600 |
| Surface Luminance: | 250 Cd/m2(nits) |
| Viewing Direction: | TN 12 O'clock |
| Interface: | 24 Bits RGB |
| Outline Dim.: | 182.9(H) ×141.0(V) × 5.5(T) (mm) |
| Pin Number: | 50pins |
| Active Area: | 162.0(H) X 121.5(V) (mm) |
| Surface Treatment: | Hard Coating(3H) |
| Connection: | Plug-In |
| Touch Screen: | RTP & CTP Optional |
| Display Colors: | 16.7 M |
| Operating Temp.: | -20℃ To +70℃ |
| Storage Temp.: | -30℃ To +80℃ |
| Certificate: | ISO9001:2015 / ISO1400:2015 |
| Compliance: | REACH & RoHS Compliant |
>这款 8 英寸 TFT 显示器是一款彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关器件。

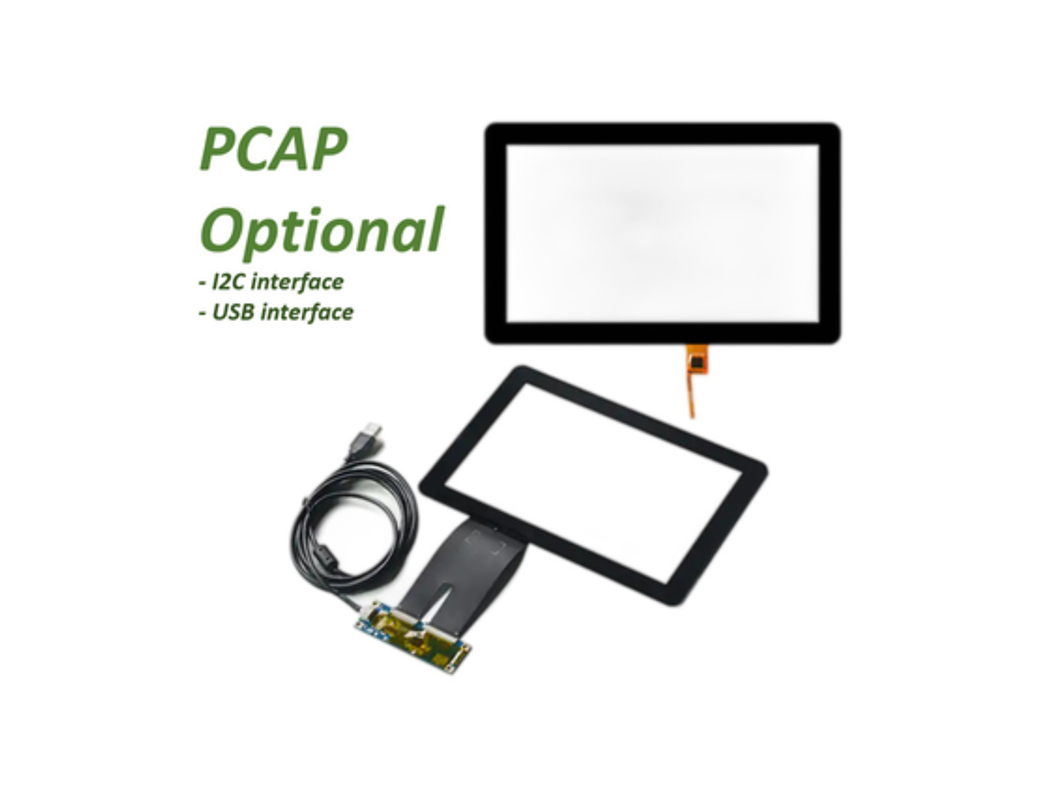

>这款 PCAP TFT LCD 8 英寸显示器采用电容式触摸屏设计，配有盖板玻璃，可根据客户要求定制。
>这款 8 英寸 TFT 屏幕的典型色域为 50% Min.45%。
>这款 8 英寸 LCD TFT 的典型响应时间为 30 毫秒，最大为 35 毫秒。
>这款 8 英寸 800x600 TFT LCD 显示器的对比度为 Typ:1000 Min:800。
>这款 8 英寸 RGB TFT 显示器可在 -20 度至 +70 度的宽温度范围内工作。
>这款 7 英寸 TN TFT LCD 是绿色环保产品，不含 RoHS 和卤素。
>这款 8 英寸电容式触摸显示器驱动电压低，功耗低。

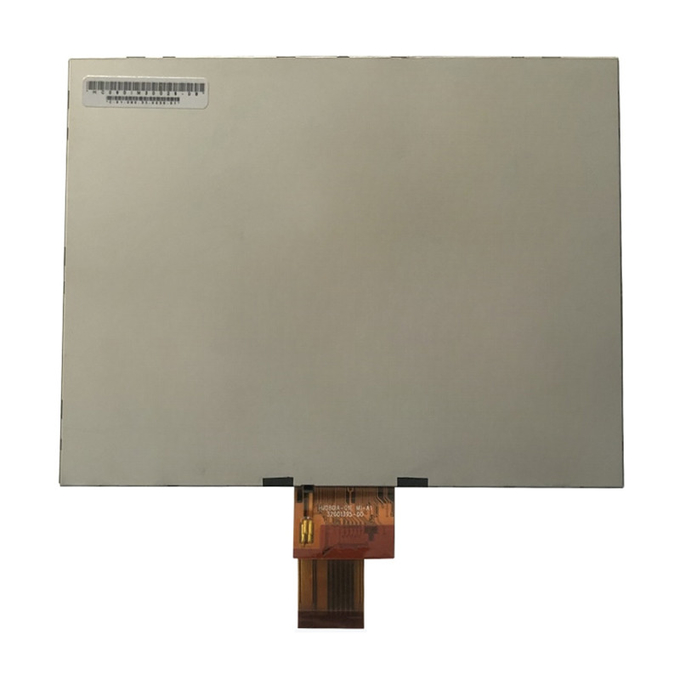

优质 8 英寸工业 TFT 显示屏 800x600 点 24 位 RGB 50 针产品图
针脚定义
Pin1-2 LEDA Back light anode
Pin3-4 LEDK Back light cathode
Pin5 GND Ground
Pin6 VCOM For external VCOM DC input
Pin7 DVDD Digital Power
Pin8 MODE DE/SYNC mode select
Pin9 DE Data ENEABLE signal
Pin10 VS Frame synchronizing signal
Pin11 HS Line synchronizing signal
Pin12-19 B7-B0 Data bus
Pin20-27 G7-G0 Data bus
Pin28-35 R7-R0 Data bus
Pin36 GND Ground
Pin37 DCLK Dot clock signal
Pin38 GND Ground
Pin39 L/R Source right or left sequence control.
Pin40 U/D Gate up or down scan control
Pin41 VGH Positive Power for TFT
Pin42 VGL Negative Power for TFT
Pin43 AVDD Analog Power
Pin44 RESETGlobal reset signal pin .Active low to enter resetstate.suggest to connecting with an RC reset circuitfor stability.normally pull high.
Pin45 NC Not connect
Pin46 VCOM For external VCOM DC input
Pin47 DITHB Dithering setting.DITH=”H” 6bit resolution;DITH=”L” 8bit resolution(default setting)
Pin48 GND Ground
Pin49 NC Not connect
Pin50 NC Not connect
高品质 8 英寸工业 TFT 显示屏 800x600 像素 24 位 RGB 50 针产品图像
