工厂供应 8 英寸 TFT LCD 显示屏 800x600 像素 TN RGB 12:00 屏幕产品介绍

SFTO800FC-7008AN TFT LCD 显示屏为 8 英寸 TN 型 12:00 视角，分辨率为 800x600 像素。此工业级 TFT LCD 显示模块支持 24 位 RGB 接口。此 TFT 屏幕 SFTO800FC-7008AN 工作电压为 3.3V（电源电压），Vdd 为 3.0V 至 3.6V。

SFTO800FC-7008AN 采用电容式触摸屏设计，IIC 和 USB 接口可选。此 TFT LCD 模块亮度为 250cd/m2。TFT 触摸 LCD SFTO800FC-7008AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、POS 终端、HMI、家庭自动化、安全系统等。

特点

>这款 8 英寸 TFT 显示器是一款彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关器件。

>这款 PCAP TFT LCD 8 英寸显示器采用电容式触摸屏设计，配有盖板玻璃，可根据客户要求定制。

>这款 8 英寸 TFT 屏幕的典型色域为 50% Min.45%。

>这款 8 英寸 LCD TFT 的典型响应时间为 30 毫秒，最大为 35 毫秒。

>这款 8 英寸 800x600 TFT LCD 显示器的对比度为 Typ:1000 Min:800。

>这款 8 英寸 RGB TFT 显示器可在 -20 度至 +70 度的宽温度范围内工作。

>这款 7 英寸 TN TFT LCD 是一种绿色环保产品，不含 RoHS 和卤素。

>这款 8 英寸电容式触摸显示器具有低驱动电压和低功耗。

工厂供应 8 英寸 TFT LCD 显示屏 800x600 像素 TN RGB 12:00 屏幕产品图纸

引脚定义

Pin1-2 LEDA Back light anode

Pin3-4 LEDK Back light cathode

Pin5 GND Ground

Pin6 VCOM For external VCOM DC input

Pin7 DVDD Digital Power

Pin8 MODE DE/SYNC mode select

Pin9 DE Data ENEABLE signal

Pin10 VS Frame synchronizing signal

Pin11 HS Line synchronizing signal

Pin12-19 B7-B0 Data bus

Pin20-27 G7-G0 Data bus

Pin28-35 R7-R0 Data bus

Pin36 GND Ground

Pin37 DCLK Dot clock signal

Pin38 GND Ground

Pin39 L/R Source right or left sequence control.

Pin40 U/D Gate up or down scan control

Pin41 VGH Positive Power for TFT

Pin42 VGL Negative Power for TFT

Pin43 AVDD Analog Power

Pin44 RESETGlobal reset signal pin .Active low to enter resetstate.suggest to connecting with an RC reset circuitfor stability.normally pull high.

Pin45 NC Not connect

Pin46 VCOM For external VCOM DC input

Pin47 DITHB Dithering setting.DITH=”H” 6bit resolution;DITH=”L” 8bit resolution(default setting)

Pin48 GND Ground

Pin49 NC Not connect

Pin50 NC Not connect

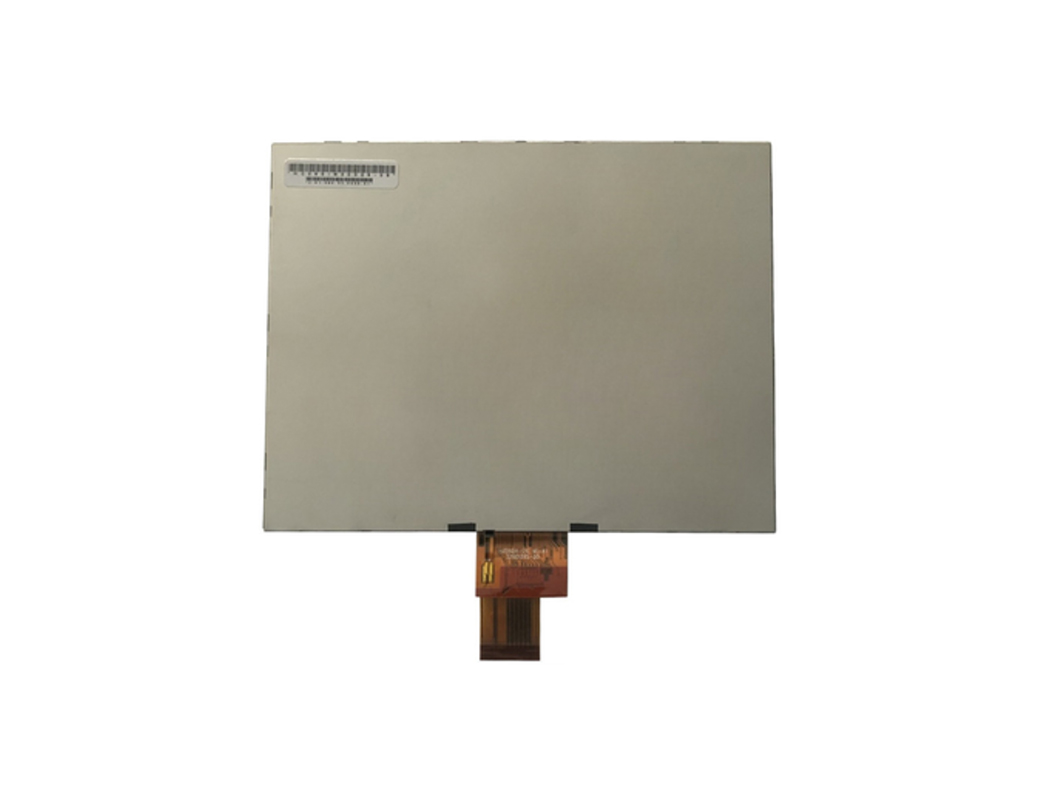

工厂供应 8 英寸 TFT LCD 显示屏 800x600 像素 TN RGB 12:00 屏幕产品图片
