阳光下可读 27 英寸 UFD TFT LCD 显示屏 60HZ 1000nits EDP 接口产品介绍

SFTO2700B-7125AN 工业 TFT 显示屏具有 27 英寸对角线测量的有效区域，具有 UHD 分辨率（水平 3840 x 垂直 2160 像素阵列）。每个像素分为红色、绿色、蓝色点，这些点以垂直条纹排列，该模块可以显示 10.7 亿种颜色。用于此模块的 TFT-LCD 面板适用于低反射和更高色彩类型。这款工业级 TFT LCD 显示模块支持 eDP 接口。此 TFT LCD 显示屏在 11V（最大值）下运行，Vdd 为 9V 至 11V。

SFTO2700B-7125AN 采用电容式触摸屏设计，单点触摸和多点触摸可选。这款 TFT LCD 模块亮度为 1000cd/m2。 TFT 触摸 LCD SFTO2700B-7125AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、POS 终端、HMI、家庭自动化、安全系统等。

特点

这款27英寸工业/医疗TFT LCD可以反向、横向和纵向显示。

这款27英寸TFT LCD显示器支持4通道eDP接口，链路速率为5.4Gbps。

这款27英寸LCD触摸显示器色彩鲜艳，色彩饱和度极佳，具有10位（8bit + A-FRC）色深和1.07B色彩显示。

这款27英寸IPS LCD显示器内置侧光式背光（LED）。

这款27英寸EDP显示器兼容NTSC90％，sRGB匹配率为98％（Typ.），面积比为105％（Typ.）。

这款高亮度27英寸TFT产品具有1000nits的高亮度和高对比度（Crab：1000），低反射和宽视角。

这款 27 英寸阳光下可读 TFT 显示器环保、不含 RoHS/卤素。

这款 27 英寸 TFT 屏幕可以进行伽马校正。

阳光下可读 27 英寸 UFD TFT LCD 显示屏 60HZ 1000nits EDP 接口产品图纸

LCD 模块电气规格

背光单元规格

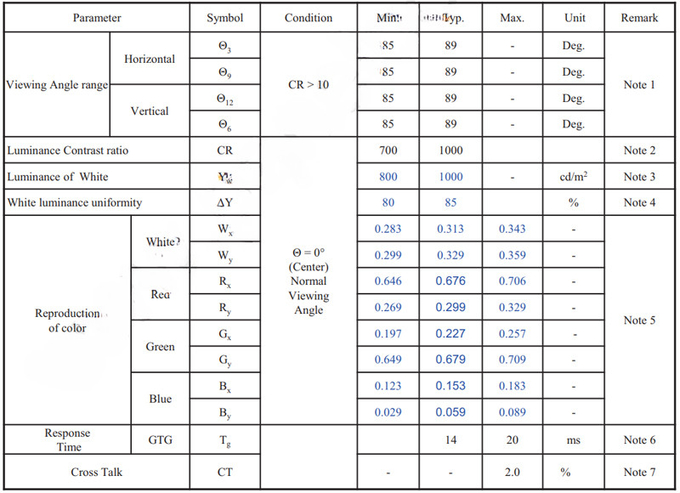

LCD 模块光学规格

引脚定义

Pin1 VDD Power Supply (10.0V)

Pin2 VDD Power Supply (10.0V)

Pin3 VDD Power Supply (10.0V)

Pin4 VDD Power Supply (10.0V)

Pin5 VDD Power Supply (10.0V)

Pin6 GND Ground

Pin7 GND Ground

Pin8 NC SCL PGMA

Pin9 NC SDA PGMA

Pin10 GND Ground

Pin11 HPD Hot Plug Detection Signal

Pin12 GND Ground

Pin13 DAUXN Negative Signal for AuxiliaryChanel

Pin14 DAUXP Positive Signal for AuxiliaryChanel

Pin15 GND Ground

Pin16 DRX0P Positive Signal For eDP Lane0

Pin17 DRX0N Negative Signal For eDP Lane0

Pin18 GND Ground

Pin19 DRX1P Positive Signal For eDP Lane1

Pin20 DRX1N Negative Signal For eDP Lane1

Pin21 GND Ground

Pin22 DRX2P Positive Signal For eDP Lane2

Pin23 DRX2N Negative Signal For eDP Lane2

Pin24 GND Ground

Pin25 DRX3P Positive Signal For eDP Lane3

Pin26 DRX3N Negative Signal For eDP Lane3

Pin27 GND Ground

Pin28 GND Ground

Pin29 NC No connection

Pin30 BIST BIST Function

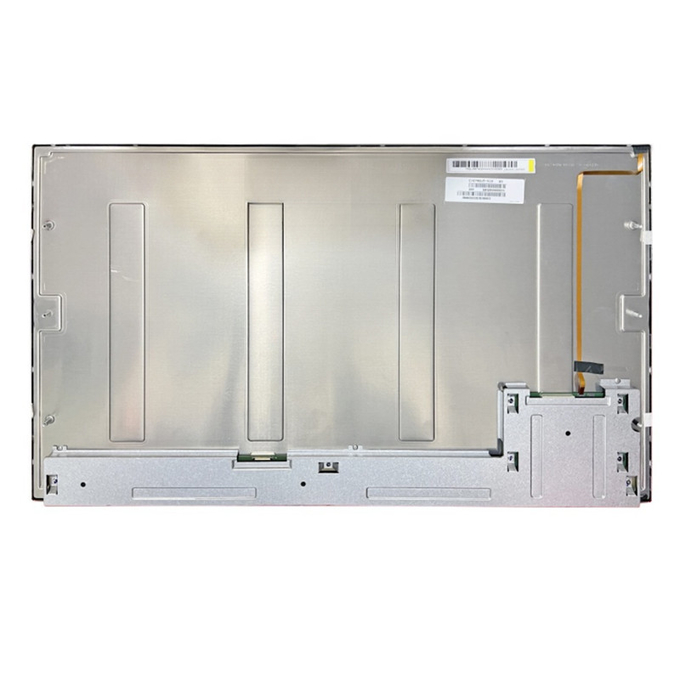

阳光下可读 27 英寸 UFD TFT LCD 显示屏 60HZ 1000nits EDP 接口产品图像

工厂设施和证书

投射电容式 (PCAP) 触摸屏

投射电容式 (PCAP) 触摸技术提供快速灵敏的响应和专业级可靠性相结合。Saef Technology 的投射电容式触摸屏专为严格的工业、医疗和汽车应用而设计。我们还可以将 PCAP 触摸屏与液晶显示器 (LCD) 相结合，这是一种有助于简化供应链和组装的集成嵌入式解决方案。

盖玻璃：

1. 形状：定制尺寸、形状、边缘处理、孔和切口

2. 颜色：丝网印刷、徽标

3. 玻璃材料：大猩猩玻璃、钢化玻璃、PMMA

4. 处理：镜面、AG、AR、AF

传感器：

1. 传感器材料：玻璃、薄膜、薄膜+薄膜

2. FPC：形状设计可选

3. IC：EETI、ILITEK、SIS、Cypress、Focaltech、Goodix 等

4. 接口：I2C、USB、RS232
