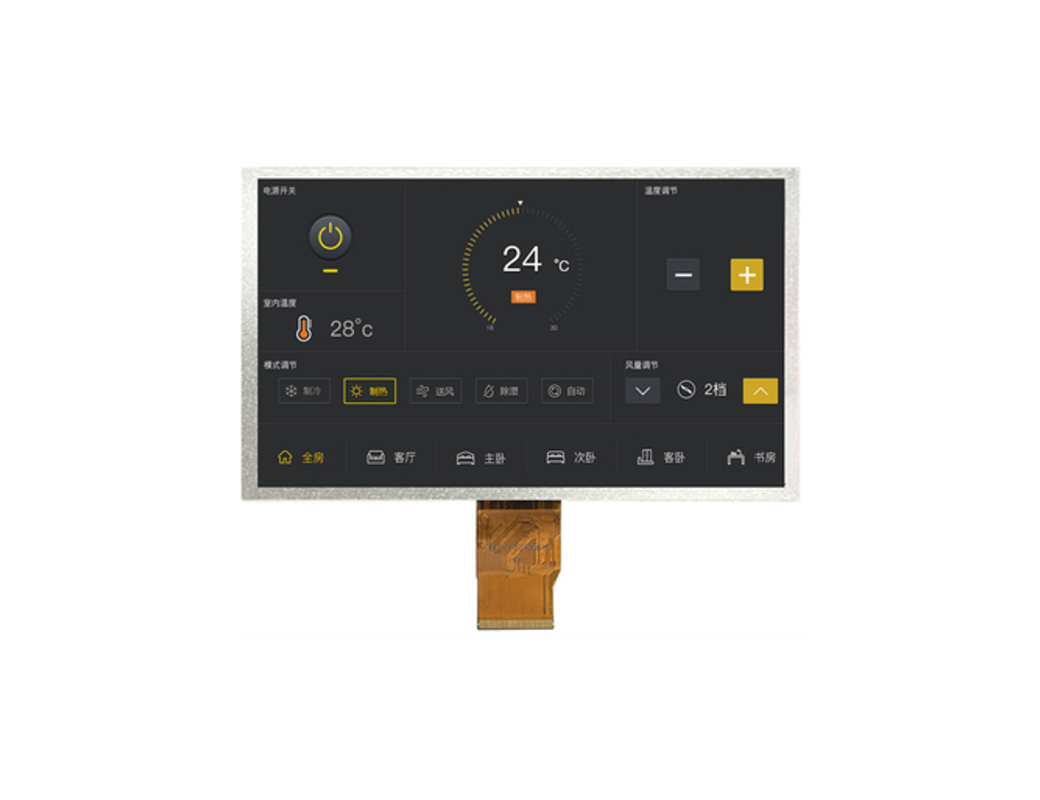

7 英寸 40 针 LVDS TFT LCD 显示屏 CTP 可选 1024x600 像素屏幕

产地：深圳 / 中国

品牌：SAEF

型号：SFTO700XC-7052AN

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	7inch LVDS TFT LCD Display	Resolution:	1024 RGB X 600
Surface Luminance:	300 Cd/m2(nits)	Interface:	LVDS
Pin Number:	40pins	Viewing Direction:	IPS, All Viewing Angle (85/85/85/85)
Outline Dim.:	164.9(H)x100.0(V)×2.8(T) (mm)	Active Area:	154.21(H)x85.92(V) (mm)
Touch Screen:	CTP Optional	Surface Treatment:	Hard Coating(3H)
Display Colors:	16.7 M	Connection:	Plug-In
Operating Temp.:	-20℃ To +70℃	Storage Temp.:	-30℃ To +80℃
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	40 Pin LVDS TFT LCD Display, 7 Inch TFT LCD Display

7 英寸 TFT 40 针 LVDS LCD 显示屏工厂供应 1024x600 像素屏幕产品简介

SFTO700XC-7052AN TFT LCD 显示屏是一款 7 英寸 IPS 型全视角屏幕，分辨率为 1024x600 像素。这款工业级 TFT LCD 显示模块支持 LVDS 接口。这款 TFT 屏幕 SFTO700XC-7052AN 工作电压为 3.3V（电源电压），Vdd 为 3.0V 至 3.6V。

SFTO700XC-7052AN 采用电容式触摸屏设计，IIC 和 USB 接口可选。这款 TFT LCD 模块 SFTO700XC-7052AN 亮度为 300cd/m2。TFT 触摸 LCD SFTO700XC-7052AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、POS 终端、HMI、家庭自动化、安全系统等。

特点

Product:	7inch LVDS TFT LCD Display
Resolution:	1024 RGB X 600
Interface:	LVDS
Viewing Direction:	IPS, All Viewing Angle (85/85/85/85)
Surface Luminance:	300 Cd/m2(nits)
Pin Number:	40pins
Outline Dim.:	164.9(H)x100.0(V)×2.8(T) (mm)
Active Area:	154.21(H)x85.92(V) (mm)
Surface Treatment:	Hard Coating(3H)
Connection:	Plug-In
Touch Screen:	CTP Optional
Display Colors:	16.7 M
Operating Temp.:	-20℃ To +70℃
Storage Temp.:	-30℃ To +80℃
Certificate:	ISO9001:2015 / ISO1400:2015
Compliance:	REACH & RoHS Compliant

>这款 7 英寸 TFT 显示器是一款彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关器件。

>这款 PCAP TFT LCD 7 英寸显示器采用电容式触摸屏设计，配有盖板玻璃，可根据客户要求定制。

>这款 7 英寸 TFT 屏幕的典型色域为 50% Min.45%。

>这款 7 英寸 LCD TFT 的典型响应时间为 30 毫秒，最大为 35 毫秒。

>这款 7 英寸 1024x600 TFT LCD 显示器的对比度为 Typ:1000 Min:800。

>这款 7 英寸 LVDS TFT 显示器可在 -20 度至 +70 度的宽温度范围内工作。

>这款 7 英寸 IPS TFT LCD 是一款绿色环保产品，不含 RoHS 和卤素。

>这款 7 英寸电容式触摸显示器具有低驱动电压和低功耗。

7 英寸 TFT 40 针 LVDS 液晶显示屏工厂供应 1024x600 像素屏幕产品图纸

pl166666772-remark

pl166666773-remark

pl166666774-remark

引脚定义

pl166666776-remark

注 1：

如果 LVDS 输入数据为 6bit，则 selb 必须设置为高；

如果 LVDS 输入数据为 8bit，则 selb 必须设置为低；

注 2：

当 CABC_EN=00 时，CABC OFF。

当 CABC_EN=01 时，用户界面图像。

当 CABC_EN=10 时，静止图像。

当 CABC_EN=11 时，移动图像。

当 CABC 关闭时，不要连接 DIMO，否则将其连接到背光

注 3：

当 L/R=0 时，设置从右到左的扫描方向。

当 L/R=1 时，设置从左到右的扫描方向。

当 U/D=0 时，设置从上到下的扫描方向。

当 U/D=1 时，设置从底部到顶部的扫描方向

7 英寸 TFT 40 针 LVDS LCD 显示器工厂供应 1024x600 像素屏幕产品图像

pl166666775-remark

pl166619897-remark

pl166256654-remark

工厂设施和证书

pl166006644-remark

pl161370050-remark

TFT LCD 显示模块制造商 - 超过 300 种 TFT 标准产品在线

SAEF 技术是一家总部位于中国的全球领先TFT LCD显示器制造商。 SAEF 提供多种中小尺寸 TFT 显示模块产品，尺寸范围包括 0.96 英寸、1.22 英寸圆形、1.28 英寸圆形、1.44 英寸、1.54 英寸、1.77 英寸、2 英寸、2.1 英寸圆形、2.2 英寸、2.3 英寸、2.4 英寸、2.6 英寸、2.8 英寸、3 英寸、3.1 英寸、3.2 英寸、3.4 英寸圆形、3.5 英寸、3.6 英寸圆形、3.7 英寸、4 英寸圆形、4.3 英寸、4.6 英寸、5 英寸、5.5 英寸、5.6 英寸、5.7 英寸、6.5 英寸、7 英寸、8 英寸、9 英寸、10.1 英寸、10.2 英寸、10.4 英寸、11.6 英寸、12.1 英寸、12.3 英寸、13.3 英寸、14 英寸、15 英寸、15.6 英寸、17 英寸、 17.3 英寸、18.4 英寸、18.5 英寸、19 英寸、21.3 英寸、21.5 英寸、23.8 英寸、24 英寸、25 英寸、27 英寸和 28 英寸 TFT（有效区域对角线尺寸）等。本网站列出了 300 多种 TFT 标准型号；此外，几乎每种产品都可以从标准产品中衍生出来，以满足客户的要求。

SAEF TFT 显示器符合工业标准，包括标准 TFT-LCD 模块、IPS TFT、高亮度 TFT LCD（阳光下可读显示器）、带控制板的 TFT 面板、条形 TFT、宽温 TFT LCD。这些显示器包括横向或纵向模式。SAEF TFT LCD 显示器有各种分辨率，以及可选的电阻式和投射电容式（PCAP 触摸屏）触摸屏技术。我们的许多 TFT 显示模块都有多个可用接口，包括 MCU、RGB、TTL、LVDS 和 MIPI DSI。 SAEF TFT 模块适用于多种应用，包括工业控制、咖啡机、医疗设备、POS 系统、自动化、GPS 导航器、白色家电、能源控制、电信、医疗设备等。
