7 英寸 PCAP TFT 显示屏 1024x600 1000nits RGB 宽工作温度产品介绍

SFTO700XC-7026AN TFT LCD 显示屏是一款 7 英寸 IPS 型全视角屏幕，分辨率为 1024x600 像素。这款工业级 TFT LCD 显示模块支持 RGB 接口。这款 TFT 屏幕 SFTO700XC-7026AN 工作电压为 3.3V（电源电压），Vdd 为 3.0V 至 3.6V。

SFTO700XC-7026AN 采用电容式触摸屏设计，IIC 和 USB 接口可选。这款 TFT LCD 模块 SFTO700XC-7026AN 亮度为 1000cd/m2。TFT 触摸 LCD SFTO700XC-7026AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、银行 POS 终端、HMI、家庭自动化、安全系统等。

特点

这款 7 英寸 TFT LCD 是一款彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关器件。

这款 PCAP TFT LCD 7 英寸显示器采用电容式触摸屏设计，盖板玻璃可根据客户要求定制。

这款 7 英寸 TFT 屏幕的色域典型值为 50%，最小值为 45%。

这款 12.1 英寸 LCD TFT 的响应时间为典型值 30ms，最大值 35ms。

这款 7 英寸 1024x600 TFT 显示屏的对比度为典型值：1000，最小值：800。

这款 7 英寸 RGB TFT 可在 -30 度至 +75 度的宽温度范围内工作。

这款 7 英寸 TFT 显示屏是标准的 50 针 RGB 接口 LCD 屏幕。

7 英寸 TFT LCD 显示屏宽温操作 1024x600 HMI 屏幕 RGB 50 针产品图

LCD 模块电气规格

引脚定义

I：输入，O：输出，P：电源

注 1：DE/SYNC 模式选择。通常拉高。选择 DE 模式时，MODE=”1”，VS 和 HS 必须拉高。选择 SYNC 模式时，MODE= ”0”，DE 必须接地。

注2：输入18位RGB数据时，R、G、B数据的低两位必须接地。

注 3：数据应在 DCLK 的下降沿锁存

7 英寸 PCAP TFT 显示屏 1024x600 1000nits RGB 宽工作温度产品图片

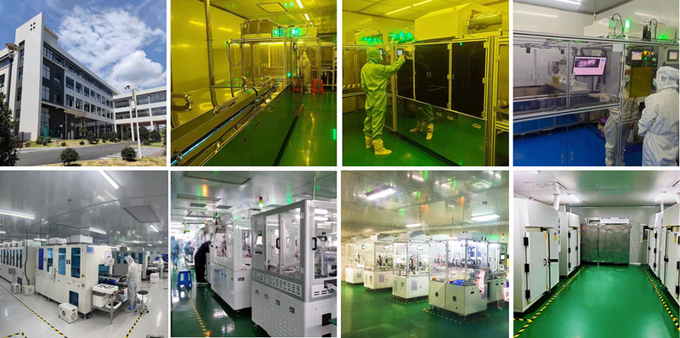

工厂设施和证书

投射电容式 (PCAP) 触摸屏

投射电容式 (PCAP) 触摸屏技术结合了快速灵敏的响应和专业级的可靠性。Saef Technology 的投射电容式触摸屏专为严格的工业、医疗和汽车应用而设计。我们还可以将 PCAP 触摸屏与液晶显示器 (LCD) 相结合，这是一种有助于简化供应链和组装的集成嵌入式解决方案。

盖板玻璃：

1. 形状：定制尺寸、形状、边缘处理、孔和切口

2. 颜色：丝网印刷、徽标

3. 玻璃材料：大猩猩玻璃、钢化玻璃、PMMA

4. 处理：镜面、AG、AR、AF

传感器：

1. 传感器材料：玻璃、薄膜、薄膜+薄膜

2. FPC：形状设计可选

3. IC：EETI、ILITEK、SIS、Cypress、Focaltech、Goodix 等

4. 接口：I2C、USB、RS232
