7 英寸 TFT LCD 显示屏宽温操作 1024x600 HMI 屏幕 RGB 50 针产品简介

SFTO700XC-7026AN TFT LCD 显示屏是一款 7 英寸 IPS 型全视角屏幕，分辨率为 1024x600 像素。这款工业级 TFT LCD 显示模块支持 RGB 接口。这款 TFT 屏幕 SFTO700XC-7026AN 工作电压为 3.3V（电源电压），Vdd 为 3.0V 至 3.6V。

SFTO700XC-7026AN 采用电容式触摸屏设计，IIC 和 USB 接口可选。这款 TFT LCD 模块 SFTO700XC-7026AN 亮度为 1000cd/m2。TFT 触摸 LCD SFTO700XC-7026AN 质量良好。作为工业级显示器，该产品广泛应用于工业和医疗应用、POS 终端、HMI、家庭自动化、安全系统等。

特点

这款 7 英寸 TFT 显示器是一款彩色有源矩阵 TFT LCD，使用非晶硅 TFT（薄膜晶体管）作为有源开关器件。

这款 PCAP TFT LCD 7 英寸显示器采用电容式触摸屏设计，盖板玻璃可根据客户要求定制。

这款 7 英寸 TFT 屏幕的色域典型值为 50%，最小值为 45%。

这款 7 英寸 LCD TFT 的响应时间为典型值 30ms，最大值 35ms。

这款 7 英寸 1024x600 TFT 显示器的对比度典型值为 1000，最小值为 800。

这款 7 英寸 RGB TFT 可在 -30 度至 +75 度的宽温度范围内工作。

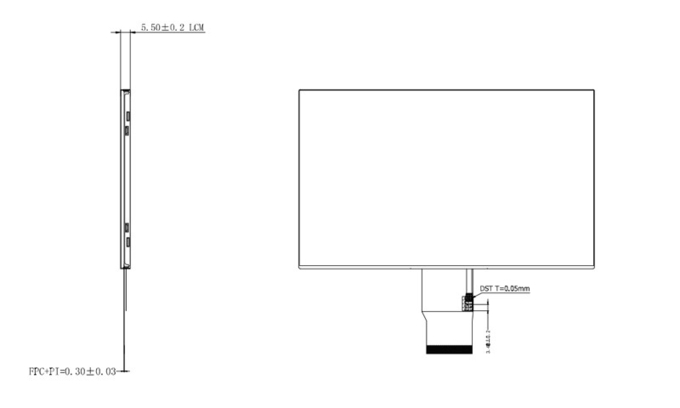

7 英寸 TFT LCD 显示屏宽温操作 1024x600 HMI 屏幕 RGB 50 针产品图纸

LCD 模块电气规格

引脚定义

I：输入，O：输出，P：电源

注 1：DE/SYNC 模式选择。正常情况下拉高。选择DE模式时，MODE=”1”，VS和HS必须拉高。选择SYNC模式时，MODE= ”0”，DE必须接地。

注2：输入18位RGB数据时，R、G、B数据的低两位必须接地。

注 3：数据应在 DCLK 的下降沿锁存

7 英寸 TFT LCD 显示屏宽温操作 1024x600 HMI 屏幕 RGB 50 针产品图片
