10.1 英寸 TFT LCD 显示屏 1280x800 分辨率，带电阻式触摸屏

产地：深圳 / 中国

品牌：SAEF

型号：SFTO1010LX-7047A-T

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

Product:	10.1 Inch TFT LCD Display	Resolution:	1280 RGB X 800
Surface Luminance:	420 Cd/m2(nits)	Touch Screen:	RTP
Interface:	8 Bits-LVDS Interface	Viewing Direction:	IPS, All Viewing Angle (85/85/85/85)
Pin Number:	40pins	Outline Dim.:	229.46 (H) X149.1(V) X 4.3(T) (mm)
Active Area:	216.96 (H) X 135.6(V) (mm)	Surface Treatment:	Hard Coating(3H)
Display Colors:	16.7 M	Connection:	ZIF
Operating Temp.:	-20℃ To +70℃	Storage Temp.:	-30℃ To +80℃
Certificate:	ISO9001:2015 / ISO1400:2015	Compliance:	REACH & RoHS Compliant
Highlight:	10.1 Inch TFT LCD Display, Resistive Touch TFT LCD Display

10.1 英寸 TFT LCD 显示屏，分辨率 1280x800，带电阻式触摸屏产品简介

SAEF Technology SFTO1010LX-7047A-T TFT LCD 显示屏是一款 10.1 英寸 IPS 型全视角屏幕，分辨率为 1280x800 像素。此 TFT LCD 显示模块支持 8 位 LVDS 接口。SFTO1010LX-7047A-T 高亮度 TFT LCD 屏幕的工作电压为 3.9V（最大值）。Vdd 为 2.3V 至 3.6V。

SFTO1010LX-7047A-T 采用电阻式触摸屏设计，此 TFT 模块亮度为 420cd/m2，广泛应用于工业仪表、医疗设备、GPS 设备、POS 终端、现金阅读器、扫描仪、家庭自动化、会议电话、分析仪、家用电器、家庭自动化、安全系统等。

特点

这款 10.1 英寸工业 TFT 显示器可在 -20℃ 至 +70℃ 的温度下工作，存储温度范围为 -30℃ 至 +80℃。

这款电阻式触摸屏 10.1 英寸 TFT 显示屏可显示 16.7M 色。

这款 10.1 英寸 LCD 触摸屏的外形尺寸为 229.46 (H) X149.1(V) X 4.3(T) (mm)，VA 为 216.96 (H) X 135.6(V) (mm)。

这款 10.1 英寸 TFT 显示屏支持 8 位 LVDS 接口，40 针（zif 连接）。

这款 10.1 英寸 TFT 显示屏为 IPS 全视角

对于这款 10.1 英寸 TFT LCD，我们设计了一个带电容式触摸屏的版本，请在我们的网站上搜索 SFTO1010LX-7047A-CT。

对于这款 10.1 英寸 TFT 屏幕，我们推荐使用 SFRA101H-1280800A-CT，以兼容带 HDMI 连接的 Raspberry Pi。

Product:	10.1 Inch TFT LCD Display
Resolution:	1280 RGB X 800
Surface Luminance:	420 Cd/m2(nits)
Interface:	8 Bits-LVDS Interface
Touch Screen:	Resistive touch panel
Pin Number:	40pins
Viewing Direction:	IPS, All Viewing Angle (85/85/85/85)
Outline Dim.:	229.46 (H) X149.1(V) X 4.3(T) (mm)
Active Area:	216.96 (H) X 135.6(V) (mm)
Display Colors:	16.7 M
Surface Treatment:	Hard Coating(3H)
Connection:	ZIF
Operating Temp.:	-20℃ To +70℃
Storage Temp.:	-30℃ To +80℃
Certificate:	ISO9001:2015 / ISO1400:2015
Compliance:	REACH & RoHS Compliant

10.1 英寸 TFT LCD 显示屏 1280x800 分辨率，带电阻式触摸屏产品图纸

pl166419035-remark

pl166419036-remark

绝对最大额定值

pl166256650-remark

注 1：当 Ta 低于 50ºC 时，最大湿度为 90%RH，当 Ta 高于 50ºC 时，绝对湿度应小于 60%RH。

注 2：当工作温度在 -10℃ 左右时，响应时间会非常慢，高温工作时背景会变暗。

DC 特性

pl166256656-remark

注意 1：务必先将 VDD 和 VGL 应用于 LCD，然后再应用 VGH。

注意 2：VDD 设置应与客户系统板的信号输出电压相匹配。

注意 3：典型的 VCOM 仅是参考值，必须根据每个 LCM 进行优化。务必使用 VR。

光学特性

pl166256651-remark

引脚定义

pl166256659-remark

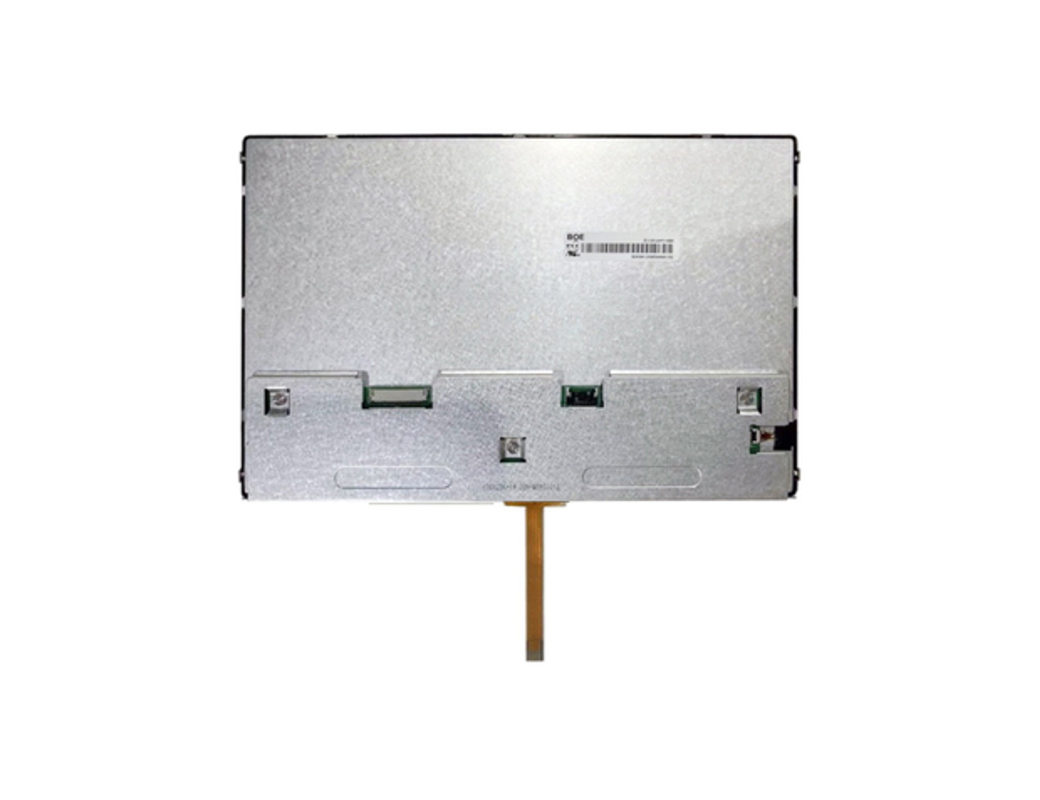

10.1 英寸 TFT LCD 显示屏 1280x800 分辨率，带电阻式触摸屏产品图

pl166419040-remark

pl166419042-remark

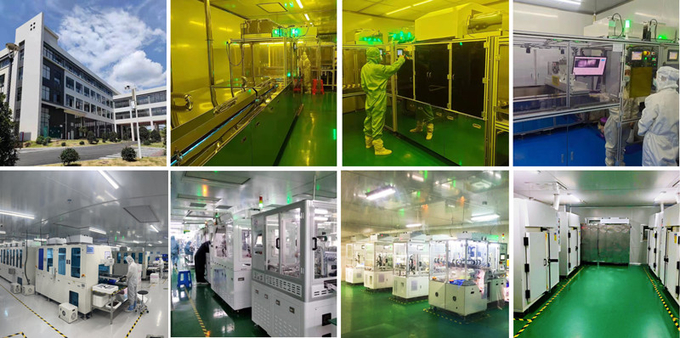

工厂设施和证书
