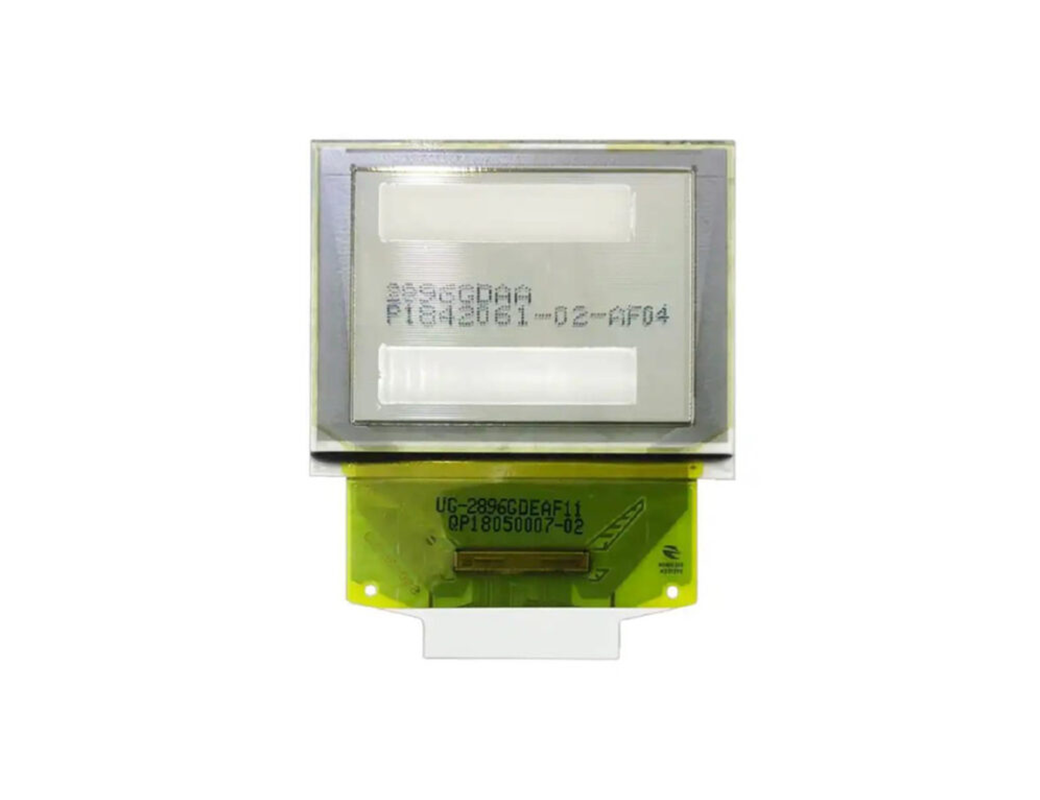

1.27 英寸彩色OLED 128×96 AMOLED UG-2896GDEAF11 SSD1351 控制器插接式30针适用于医疗设备

产地：深圳 / 中国

型号：UG-2896GDEAF11

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

产品概述

见证有机发光二极管 (OLED) 技术的奇迹，它是光辉和清晰度的灯塔，具有更高的图像质量和闪电般的响应速度。这款 1.27 英寸 OLED 显示屏，型号为 UG-2896GDEAF11，是 128 个 RGB x 96 点的交响乐，每个点都是一个像素。

这款 OLED 模块重量轻、节能、紧凑，提供多种接口选项，默认为 SPI、并行和 I2C 接口。有效区域对角线跨度为 1.27 英寸，尺寸为 33.70 × 26.90 × 1.60 毫米，有效区域本身尺寸为 25.708 × 19.28 毫米。嵌入式 SSD1351 IC 可确保 20,000:1 的出色对比度，逻辑电源电压范围为 1.65V-3.5V（典型值 3V）。

这款 1.27 英寸 OLED 踏上了超越传统显示器的旅程，在从高级医疗设备到 POS 系统、从白色家电领域到家庭应用和工业仪器领域的各种应用中找到了自己的用武之地。它无缝集成到自动化、音频/视频显示系统、个人护理设备、家居用品中，甚至装饰在汽车仪表板上，使动态信息显示栩栩如生！

现在，让我们重新想象所提供的信息：

工作电压：

· 工作电源电压 (VDD)：-0.3 – 4 V

· I/O 引脚电源电压 (VDDIO)：-0.3 – 4 V

· 显示电源电压 (VDDH)：-0.3 – 15 V

模块规格：

· 使用寿命 (80 cd/m2)：10,000 小时

· 所有电压参考均基于“VSS = 0V”。

· VCC：14.0V，Ta：25°C，50% 棋盘格

规格参数

Product:	1.27″ Inch Color OLED
Resolution:	128×96 Pixels Resolution
Display Mode:	Passive Matrix
Interface:	8-bit 68XX/80XX Parallel, 4-wire SPI, I2C
Display Color:	Full Color
Optics:	All Viewing Angles
Outline Dim.:	33.70 × 26.90 × 1.60 (mm)
Active Area:	25.708 × 19.28 (mm)
Pixel Pitch:	0.067 × 0.201 (mm)
Operating Temp:	-40°C To +70°C
Storage Temp.:	-40°C To +85°C
Driver IC:	SSD1351
Supply Voltage For Logic:	1.65 – 3.5V
Pin Number:	30 Pins
IC Package Type:	COF
Module Connecting Type:	ZIF
Duty:	1/96
Compliance:	REACH & RoHS Compliant
