1.5 英寸 OLED，128×128 OLED 显示屏描述

SFOS150YZ-128128WB-01 是一款 1.5 英寸 OLED（有机发光二极管）显示屏，分辨率为 128×128 点。这款 1.5 OLED 模块内置控制器 SSD1327 OLED IC；它支持 8 位 6800 和 8080、4 线 SPI 和 I2C 接口。SAEF 提供 ZIF FPC 和 Hot-bar 版本，供客户选择适合您应用的模块。

SFOS150YZ-128128WB-01 是一款 COG 结构 OLED 显示屏，该 OLED 模块重量轻、功耗低、非常薄，适用于墙壁/仪表设备、家庭应用、POS 系统、云/物联网系统、手持仪器、智能技术设备、能源系统、汽车、通信系统、医疗仪器等。OLED 模块可在 -40℃ 至 +70℃ 的温度下工作；其存储温度范围为 -40℃ 至 +85℃。

引脚定义：

· Pin1,  VSS,   Ground.

· Pin2,  VCC     Power supply for analog circuit.

· Pin3,  VCOMH Com Voltage Output. A capacitor should be connected between this pin and VSS.

· Pin4,  GPIO    General I/O port.

· Pin5,  VCI       Power supply for logic circuit.

· Pin6,  VDD     A capacitor should be connected between this pin and VSS.

· Pin7,  BS1      MCU bus interface selection pins.

· Pin8,  BS2      MCU bus interface selection pins.

· Pin9,  VSS     Ground.

· Pin10, IREF    Reference current input pin. A resistor should be connected between this pin and VSS.

· Pin11, CS#     Chip select input.

· Pin12, RES#   Reset signal input. When it’s low, initialization of SSD1327 is executed.

· Pin13, D/C      Data/ Command control. Pull high for write/read display data. Pull low for write command or read status.

· Pin14, WR#    MCU interface input. Data write operation is initiated when it’s pull low.

· Pin15, RD#     MCU interface input. Data read operation is initiated when it’s pull low.

· Pin16~23,  D0~D7,  Data bus(for parallel interface)

· Pin24, VCC     Power supply for analog circuit.

· Pin25, VSS     Ground

产品特性：

图形 OLED 显示器有三种机械结构，包括 COB、COG 和 TAB 无源矩阵技术。可用的图形单色 OLED 分辨率包括 50×16 OLED 图形显示器、64×128 OLED、100×16 OLED、100×32 图形 OLED、200×16 图形 OLED、OLED 128×32、OLED 显示器 128×64、OLED 128×128 和 256×64 OLED 显示器。SAEF 产品系列中的图形 OLED 显示器具有板载控制器，接口包括并行、串行和 I2C OLED、SPI OLED。这些 OLED 显示模块的驱动电压为 3V 或 5V，具体取决于分辨率/颜色。

我们提供从 0.42 英寸到 5.5 英寸 OLED 的各种 OLED 显示模块，例如 0.42 英寸微型 OLED 显示屏、0.66 英寸迷你 OLED 显示屏、0.69 英寸 OLED、0.91 英寸 OLED 显示屏、0.95 英寸 OLED、0.96 英寸 OLED 显示屏、1.5 英寸 OLED 显示屏、2 英寸 OLED、2.4 英寸 OLED、2.7 英寸 OLED 显示屏、5.5 英寸 OLED 显示屏以及定制设计解决方案。

1.5 英寸 OLED、128×128 OLED 显示屏图纸

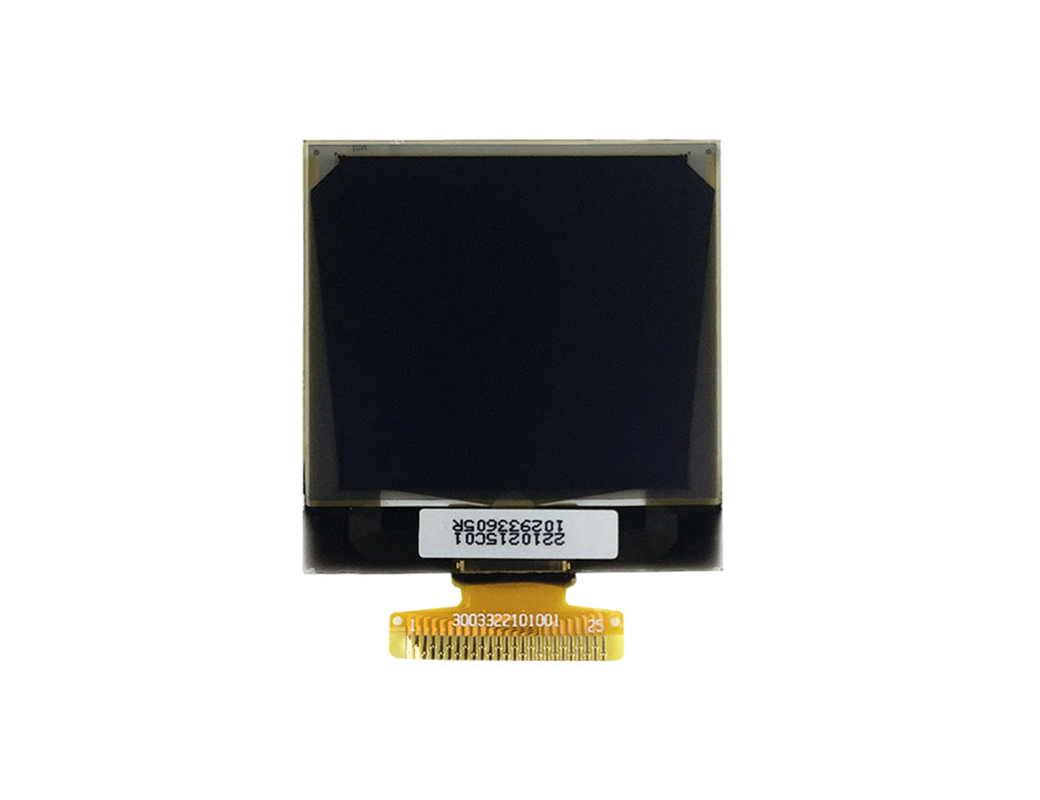

1.5 英寸 OLED，128×128 OLED 显示屏真实产品图像
