主要规格：
· 屏幕尺寸：2.6 英寸 TFT
· 分辨率：480×320 像素
· 观看体验：广角显示屏
· 尺寸：59.60×47.3×3.4 毫米
· 驱动 IC：R61531
· 接口：MCU
· 温度范围：最高 -20°C 至 +70°C；最低 -30°C 至 +80°C
· 触摸功能：电阻式触摸屏
值得注意的功能：
· 宽大的 2.6 英寸 TFT LCD 屏幕拥有 480×320 的清晰分辨率，令人赏心悦目。
· 与 MCU 接口无缝集成，功能更强大。
· 紧凑而强大，模块尺寸为 59.60×47.3 毫米，有效面积为 55.61 x 37.27 毫米。
· 由 R61531 控制器驱动，工作电压范围为 2.6V 至 3.3V。
· 可在 -20 ℃ 至 +70 ℃ 的多种环境下工作，存储容量为 -30 ℃ 至 +80 ℃。
· 探索其横向模式的辉煌，亮度可达 250 cd/m2。如需纵向模式或增加亮度，请咨询我们的专家技术顾问。
· 根据您的需求量身定制，采用电阻式触摸屏或选择无触摸屏。可根据要求提供定制的 CTP（电容式触摸屏）和 FPC 设计。
· IPS 显示屏带来真正的视觉沉浸体验，拥有全视角（80/80/80/80）。多种应用等您来选择，无论是在平面上、手持还是在各种环境中。
规格参数
| Product: | 2.6″ Inch TFT LCD Display |
| Touch Screen: | Resistive Touch Panel (RTP) |
| Resolution: | 480×320 |
| Viewing Direction: | IPS Full Viewing Angle(80/80/80/80) |
| Driver IC: | R61531 |
| Pin Number: | 40 Pins |
| Connection: | FPC Connector Type |
| Surface Luminance: | 240 Cd/m2 (nits) |
| Interface: | MCU |
| LED Lifetime: | 40,000 Hours |
| Operating Temp.: | -10℃ To +60℃ |
| Compliance: | REACH & RoHs Compliant |
产品结构图
接口定义
| NO. | PIN NAME | I/O | Description |
| 1 | YU | I/O | Touch Panel input signal |
| 2 | XL | I/O | Touch Panel input signal |
| 3 | YD | I/O | Touch Panel input signal |
| 4 | XR | I/O | Touch Panel input signal |
| 5 | GND | P | Ground |
| 6 | IOVCC | P | Power Supply 2.8V/1.8V Voltage |
| 7 | VCI | P | Power Supply2.8V Voltage |
| 8 | IM0 | I | 8BIT/16BIT SELECTION |
| 9 | GND | P | Ground |
| 10 | RESET | I | LCM Reset input signal |
| 11 | CS | I | Input pin for chip selection signal |
| 12 | RS | I | Command/data select signal. |
| 13 | GND | P | Ground |
| 14 | WR | I | Write strobe signal |
| 15 | RD | I | Read strobe signal. |
| 16~31 | DB0-DB15 | I/O | Data Signal |
| 32 | GND | P | Ground |
| 33 | LED_A | P | LED Anode |
| 34 | LED_K1 | P | LED Cathode |
| 35 | LED_K2 | P | LED Cathode |
| 36 | LED_K3 | P | LED Cathode |
| 37 | LED_K4 | P | LED Cathode |
| 38 | LED_K5 | P | LED Cathode |
| 39 | LED_K6 | P | LED Cathode |
| 40 | GND | P | Ground |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 1.6~3.3 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20 to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test Condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 5 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |

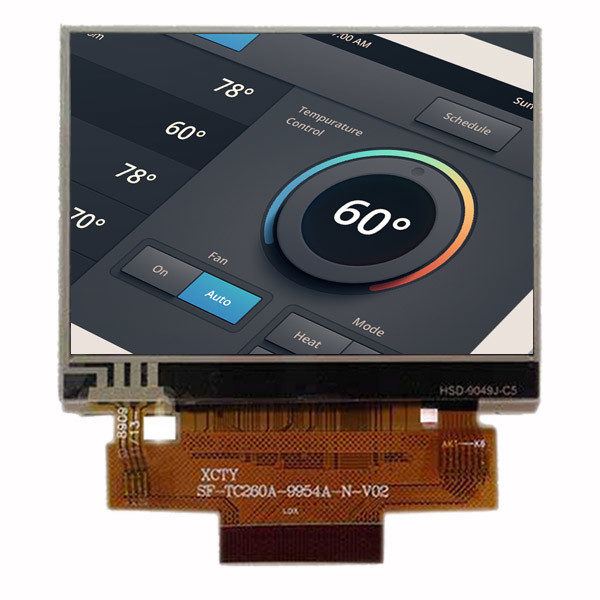

产品图片
