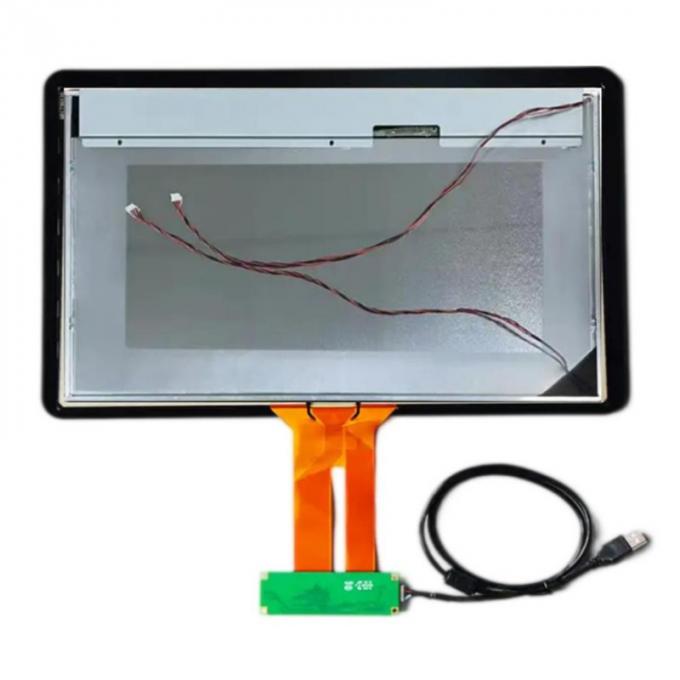

21.5 英寸TFT液晶显示屏 FHD 1920*1080 分辨率 LVDS接口，亮度1000Nits阳光下可读

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

21.5 英寸TFT液晶显示屏 FHD 1920*1080 分辨率 LVDS接口，亮度1000Nits阳光下可读

产地：深圳 / 中国

型号：SFTO2150SMT-7048A-CT

接口：LVDS

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

产品概述

推出 SFTO2150SMT-7048A-CT 触摸TFT 显示屏，这是一款色彩鲜艳的 21.5 英寸彩色有源矩阵 TFT LCD 模块，采用非晶硅 TFT（薄膜晶体管）作为有源开关器件。SFTO2150SMT-7048A-CT触摸LCD 显示屏模块的对角线长度为 21.5 英寸，拥有全高清分辨率（水平 1920 x 垂直 1080 像素阵列）。每个像素被精细地划分为红、绿、蓝点，以垂直条纹形式排列，能够显示 16.7M（6 位 + 2FRC）种颜色，色域为 72%。此外，该型号还集成了 LED 驱动器，可实现高效的背光驱动。

SFTO2150SMT-7048A-CT PCAP TFT 显示屏采用双通道 LVDS、8 位 RGB 数据输入，在 1920×3×1080 点面板上显示图形和文本，具有 16.7M 种颜色，并提供 +3.3VDC 电源电压用于 TFT-LCD 面板驱动。该 TFT LCD 显示屏采用彩色滤光片，色彩表现优异，可确保图像更明亮、更清晰，是多媒体应用的理想选择。使用 SFTO2150SMT-7048A-CT TFT LCD 显示屏，可从各个角度获得最佳观看效果。

主要特点

· 绚丽的 21.5 英寸 TFT 显示屏，视觉效果卓越。

· 与 LVDS 无缝连接，确保流畅的连接。

· 高速响应支持动态交互。

· 6 位 (Hi-FRC) 色深，以 1670 万种色彩描绘您的世界。

· 采用边缘型 (LED) 背光，提高清晰度。

· 兼容 RGB98% 和 NTSC72%。

· 尽享高亮度、对比度和宽视角。

· 仅 DE（数据启用），简化您的体验。

· 符合 RoHS 和卤素标准

· TEO 6.0、ES6.0 合规性确保行业领先的性能。

· 享受伽马校正功能，为您的触摸体验增添精致。

规格参数

Keywords:	21.5 Inch TFT触摸显示屏
Resolution:	1920*1080 Pixels
LCD Interface:	LVDS
LCD Size:	495.6 X 292.2 X 10.57 mm (不带触摸)
LCD With Touch:	526 X 324 X 15.16 mm (带触摸)
Active Area:	476.064(H) X 267.786(V) mm
CTP Interface:	USB接口
Surface Luminance:	1000 Cd/m2
Touch Screen:	CTP (Projective Capacitive Touch Screen)
Operating Temp.:	-10℃ To +60℃
Storage Temp.:	-20℃ To +60℃
Display Type:	IPS Full Viewing Angles
Contrast Ratio:	1000
LED Lifetime:	30,000 Hours
Surface Treatment:	Haze 25%, 3H
Display Color:	16.7 M
Certificate:	ISO9001:2015 / ISO1400:2015
Compliance:	REACH & RoHS Compliant

外形结构图

接口定义

Pin No.	Symbol	Description
1	RxO0-	Negative LVDS differential data input (Odd data)
2	RxO0+	Positive LVDS differential data input (Odd data)
3	RxO1-	Negative LVDS differential data input (Odd data)
4	RxO1+	Positive LVDS differential data input (Odd data)
5	RxO2-	Negative LVDS differential data input (Odd data)
6	RxO2+	Positive LVDS differential data input (Odd data)
7	GND	Ground
8	RxOCLK-	Negative LVDS differential clock input (Odd clock)
9	RxOCLK+	Positive LVDS differential clock input (Odd clock)
10	RxO3-	Negative LVDS differential data input (Odd data)
11	RxO3+	Positive LVDS differential data input (Odd data)
12	RxE0-	Negative LVDS differential data input (Even data)
13	RxE0+	Positive LVDS differential data input (Even data)
14	GND	Ground
15	RxE1-	Negative LVDS differential data input (Even data)
16	RxE1+	Positive LVDS differential data input (Even data)
17	GND	Ground
18	RxE2-	Negative LVDS differential data input (Even data)
19	RxE2+	Positive LVDS differential data input (Even data)
20	RxECLK-	Negative LVDS differential clock input (Even clock)
21	RxECLK+	Negative LVDS differential clock input (Even clock)
22	RxE3-	Negative LVDS differential data input (Even data)
23	RxE3+	Positive LVDS differential data input (Even data)
24	GND	Ground
25	CTL	CTL_DVR
26	CE	CE_DVR
27	NC	No connection
28	VDD	Power Supply Input Voltage
29	VDD	Power Supply Input Voltage
30	VDD	Power Supply Input Voltage

USB触摸屏引脚定义

Pin1 VBUS / VDD

Pin2 DN / D-

Pin3 DP / D+

Pin4 GND

电气特性

Parameter	Symbol	Ratings			Unit	Remark
Parameter	Symbol	Min	Typ	MAX	Unit	Remark
Power supply voltage	VDD	4.5	5.0	5.5	V	Note 1
Power Supply Current	IVDD		500	1200	mA
In-Rush Current	IRUSH		2.0	3.0	A	Note 2
Permissible Input Ripple Voltage	VRF			300	mV	Note 3
High Level Differential Input Threshold Voltage	VIH			+100	mV
Low Level Differential Input Threshold Voltage	VIL	-100			mV
Differential input voltage	VID	200		600	mV
Input voltage (BL)	VBL_I		-0.3	VDD+0.3	mV	V IH =100mV, V IL =-100mV
Differential input common mode voltage	VCM	1.0	1.2	1.5		[Note 5-3]
Power Consumption	VD		2.5	6	W	[Note 5-3]

光学特性

Parameter	Conditions		Min.	Typ.	Max.	Unit
Viewing Angle (CR>10)	Horizontal	θL	85	89	–	degree
	Horizontal	θ R	85	89	–
	Vertical	θT	85	89	–
	Vertical	θB	85	89	–
Contrast Ratio	Center		700	1000	–	–
Response Time	Tr+Td		–	14	20	ms
CF Color Chromaticity (CIE1931)	Red x		Typ. -0.03	0	Typ. +0.03	0
	Red y			–		–
	Green x			–		–
	Green y			–		–
	Blue x			–		–
	Blue y			–		–
	White x			0.323		–
	White y			0.379		–
Center Luminance of white	YLI		1000	1200		cd/m2
Cross Talk	Ct				2.0	%
