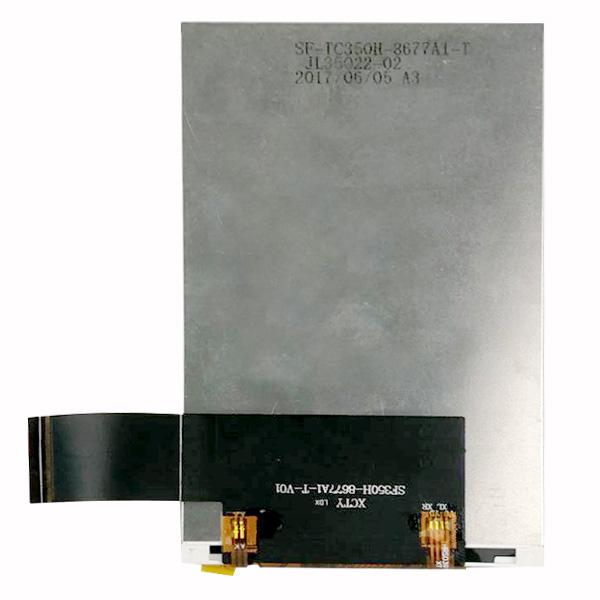

3.5 英寸 TFT LCD 模块 320×480 HVGA ILI9488 IC 和 RGB/MCU 接口

产地：深圳 / 中国

型号：SF-TC350H-8677A1-T

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

SF-TC350H-8677A1-T，这是一款 3.5 英寸 TFT-LCD 模块，分辨率为 HVGA 320×480 像素。它采用 ILI9488 IC，集成控制器和驱动器功能，支持 RGB 和 MCU 接口。电源电压 (Vdd) 范围为 1.6V 至 3.3V。该模块采用纵向模式，视角为 12 点钟方向，宽高比为 4:3，亮度为 300 尼特（典型值），令人眼花缭乱。SF-TC350H-8677A1-T 可选配电阻式触摸屏或投射电容式触摸屏，工作温度范围为 -20℃ 至 +70℃，存储温度范围为 -30℃ 至 +80℃。

SF-TC350H-8677A1-T 是一款多功能 3.5 英寸 TFT LCD 模块，在 GPS 设备、POS 终端、现金读取器、扫描仪、家庭自动化、会议电话、分析仪、家用电器和安全系统等各种应用中都不可或缺。它的优势在于：

产品优势：

· 出色的显示性能，涵盖背景颜色、亮度、视角和强度。

· 宽温度范围（-20℃ 至 +70℃），适合工业应用。

· 稳定供应，确保 5 年以上持续量产，无寿命终止问题。

· 可定制电阻式触摸屏或投射电容式触摸屏选项。

· 灵活的 FPC（柔性印刷电路）定制，适用于不同的接口、引脚号和引脚分配。

· LCD 行业内经济高效的解决方案。

· 无忧的安装和维护。

应用：广泛应用于 GPS 设备、POS 终端、现金读取器、扫描仪、家庭自动化、会议电话、分析仪、家用电器和安全系统。

产品特性

Product:	3.5″ Inch LCD Module
Touch Screen:	Resistive Touch Panel
Resolution:	320×480 Pixels
Cover Glass Dimension:	Customizable
Viewing Direction:	12 O’CLOCK
Interface:	RGB/MCU Optional
Pin Number:	45 PINS
Connection:	FPC Plugging Type
Surface Luminance:	300cd/m2 (nits)
LED Lifetime:	40,000 Hours

3.5 英寸 TFT LCD 电阻式触摸屏产品图纸

接口管脚定义

NO.	PIN NAME	I/O	Description
1	GND	I	Ground
2	LEDA	O	LED Anode
3	LEDK	O	LED Cathode
4	GND	I	Ground
5	VCC	I	Power Supply 2.8V Voltage
6	VCC	I	Power Supply 2.8V Voltage
7	GND	I	Ground
8	RESET	I	LCM Reset input signal
9	VSYNC	I	Frame Vertical Synchronizing Signal
10	HSYNC	I	Line Horizontal Synchronizing Signal
11	DOTCLK	I	Dot Clock Signal for RGB Interface Operation
12	ENABLE	I	Data Enable Signal for RGB Interface Operation
13	GND	I	Ground
14	IM0	I	Select Interface mode signal.
15	IM2	I	Select Interface mode signal.
16-31	DB15-DB0	I/O	Display Data I/O
32	GND	I	Ground
33	SDA	I	Serial input signal
34	WRX-SCL	I	Read strobe signal input pin
35	CSX	I	Input pin for chip selection signal
36	GND	I	Ground
37	XR	O	Touch Panel Pin
38	YD	O	Touch Panel Pin
39	XL	O	Touch Panel Pin
40	YU	O	Touch Panel Pin
41	DCX	I	Register selection signal
42	IM1	I	Select Interface mode signal.
43	RDX	I	Read signal
44	GND	I	Ground
45	TE	I	Serve as a TE (Tearing Effect) output signal

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	1.6~3.3	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

直流特性 (VDD=2.8V,Ta=25°C)

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	VDD	2.6	2.8	3.3	V	–
Supply current	IDD	–	–	5	mA	VDD=2.8V,Ta=25°C
Input voltage	VIH	0.8VDD	–	VDD	V	–
Input voltage	VIL	0	–	0.2VDD	V	–
Input leakage current	IIL	-1.0	–	1.0	mA	VIN=VDD or VSS

背光电光特性

Item	Symbol	MIN	TYP	MAX	UNIT	Test Condition	Note
Supply Voltage	Vf	–	19.2	–	V	If=20 mA	–
Supply Current	If	–	20	–	mA	–	–
Reverse Voltage	Vr	–	–	5	V	–
Power dissipation	Pd	–	–	–	mW	–
Luminous Intensity for LCM	–	–	300	–	Cd/m2	If=20mA	–
Uniformity for LCM	–	80	–	–	％	If=20 mA	–
Backlight Color	White
