揭开 SF-TC370S-9793A-N 的面纱：一款 3.7 英寸 TFT LCD 奇迹，分辨率为 480×800

SF-TC370S-9793A-N 是一款 TFT LCD 模块，对角线长度为 3.7 英寸，分辨率高达 480×800 像素，让您步入尖端技术的世界。这款显示器由先进的 HX8369 IC 驱动，无缝集成了控制器和驱动器功能。它轻松支持 RGB 接口，可在 2.6V 至 3.3V 的通用电源电压 (Vdd) 范围内工作，典型值为 2.8V。

SF-TC370S-9793A-N 采用纵向模式，亮度高达 200 尼特（典型值）。该模块具有可选的电阻式触摸屏和投射电容式触摸屏功能，具有很强的适应性。它可在 -20℃ 至 +70℃ 的温度范围内平稳运行，可在 -30℃ 至 +80℃ 的温度范围内妥善存储，是各种应用的强大解决方案。

除了技术实力之外，这款 3.7 英寸 TFT LCD 模块还可用于各种设备，从咖啡机和微波炉到扫描仪、家庭自动化系统、门禁设置、监控设备、分析仪、安全系统，甚至花园灌溉系统。SF-TC370S-9793A-N 可提升您的技术体验 - 创新与多功能性的完美结合。

引脚定义

Pin1, GND,   Ground.

Pin2, AVDD(2.8V),   Power Supply 2.8V Voltage.

Pin3, VDDIO(1.8V),   Power Supply 1.8V Voltage.

Pin4~Pin9, R5-R0,   Display Data I/O.

Pin10~Pin15, G5-G0,  Display Data I/O.

Pin16~Pin21, B5-B0,   Display Data I/O.

Pin22, LCDC_RST,     LCM Reset input signal.

Pin23, LCDC_VSYNC,   Vertical sync. Signal in RGB I/F

Pin24, LCDC_HSYNC,   Horizontal sync. Signal in RGB I/F.

Pin25, SPI_SDO,    Serial output signal in SPI I/F.

Pin26, SPI_SDI,    Serial input signal in SPI I/F.

Pin27, SPI_SCLK,  A synchronous clock signal in SPI I/F.

Pin28, SPI_CS,   Chip select input pin (“Low” enable) in SPI  I/F.

Pin29, LCDC_PCLK,   Pixel clock signal in RGB I/F.

Pin30, LCDC_DEN,    Data enable signal in RGB I/F mode 1.

Pin31, LEDK8, LED Cathode

Pin32, LEDK7, LED Cathode

Pin33, LEDK6, LED Cathode

Pin34, LEDK5, LED Cathode

Pin35, LEDK4, LED Cathode

Pin36, LEDK3, LED Cathode

Pin37, LEDK2, LED Cathode

Pin38, LEDK1, LED Cathode

Pin39, LEDA,   LED Anode

Pin40, GND,    Ground

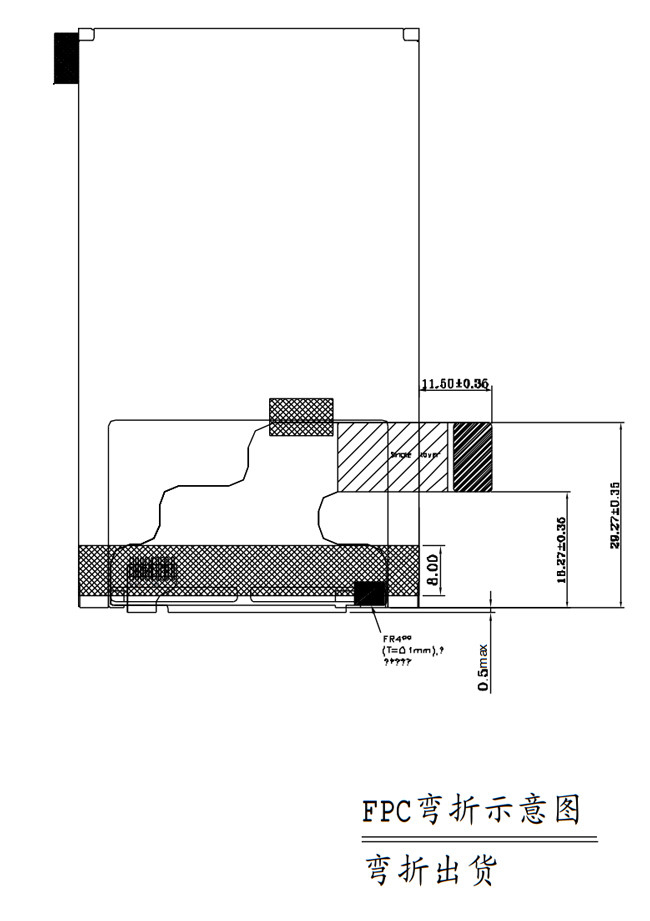

3.7英寸TFT液晶模块，3.7英寸480×800 TFT绘图

纵向 3.7 英寸 TFT 液晶模块，3.7 英寸 480×800 TFT 真实产品图像
