揭开 SFTO700XC-7026AN TFT LCD 显示屏的面纱，这是一款 7 英寸的奇迹产品，具有宽温适应性和迷人的 1024×600 像素分辨率。这款工业级宝石以突发性为特色，采用 IPS 型全视角屏幕，舞动多样。在动态 3.3V 下运行，Vdd 优雅地跨越 3.0V 至 3.6V 的范围，编排力量的交响曲。
SFTO700XC-7026AN 配备电容式触摸屏，可实现交互，提供可选的 IIC 和 USB 接口。这款 TFT LCD 模块的亮度为 1000cd/m2，是质量的灯塔。它是工业和医疗领域的忠实伙伴，为 POS 终端、HMI 系统、家庭自动化和警戒系统等应用增光添彩。
这款 7 英寸 TFT 显示屏采用彩色有源矩阵 TFT LCD，非晶硅 TFT（薄膜晶体管）用作有源开关设备。
这款 7 英寸 TFT 显示屏配备 PCAP（投射电容式）触摸屏，其盖板玻璃可根据客户要求进行定制。
这款 TFT 屏幕的色域通常为 50%，最低为 45%，可确保色彩生动准确。
这款 7 英寸 LCD TFT 的响应时间通常为 30 毫秒，最长为 35 毫秒，可确保流畅、灵敏的触摸交互。
这款 7 英寸 TFT 显示屏的分辨率为 1024×600 像素，对比度通常为 1000:1，最低为 800:1，可呈现清晰锐利的视觉效果。
这款 7 英寸 RGB TFT 显示屏可在 -30 摄氏度至 +75 摄氏度的宽温度范围内运行，适用于各种环境和应用。
一般规格
| Feature | Specifications | |
| Display Spec. | LCD type | 7.0 inch |
| Resolution (H*V) | 1024(RGB)×600 | |
| Technology Type | a-Si TFT | |
| Pixel Configuration | R.G.B. Vertical Stripe | |
| Display Mode | Normally Black | |
| Surface Treatment | Glare | |
| Viewing Direction | ALL | |
| Gray Scale Inversion Direction | – | |
| Mechanical Characteristics | OutlineDimensions (W x H x T) (mm) | 164.86*99.96*3.5 |
| Active Area(mm) | 154.21*85.92 | |
| With /Without Touch screen | Without | |
| Match Connector Type | 0.5pitch ZIF Connector | |
| Backlight Type | LED | |
| Weight (g) | TBD | |
| Electrical Characteristics | Interface | LVDS |
| Number of color | 16.7M | |
| Driver IC | HX8282A+HX8696A | |

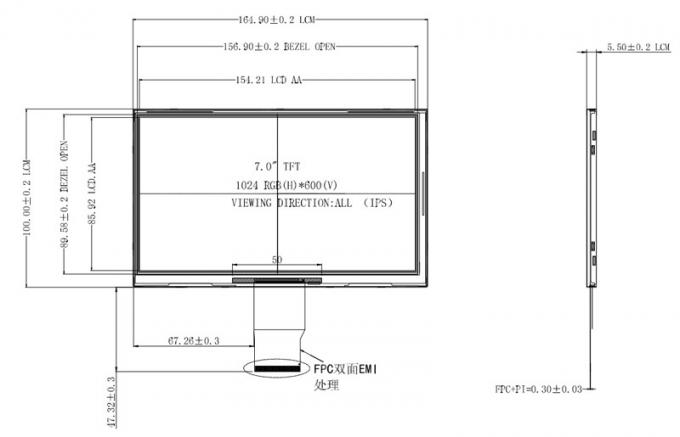

7 英寸 LVDS TFT LCD 超宽工作温度产品图纸
引脚分配
| PIN NO | SYMBOL | FUNCTION | REMARK |
| 1 | VCOM | Common voltage | |
| 2 | VDD | Power supply | |
| 3 | VDD | Power supply | |
| 4 | NC | NC | |
| 5 | RESET | Global reset pin | |
| 6 | STBYB | Standby mode | |
| 7 | GND | GROUND | |
| 8 | RXIN0- | Data lane0 input | |
| 9 | RXIN0+ | Data lane0 input | |
| 10 | GND | GROUND | |
| 11 | RXIN1- | Data lane1 input | |
| 12 | RXIN1+ | Data lane1 input | |
| 13 | GND | GROUND | |
| 14 | RXIN2- | Data lane2 input | |
| 15 | RXIN2+ | Data lane2 input | |
| 16 | GND | GROUND | |
| 17 | RXCLKN- | CLK input | |
| 18 | RXCLKN+ | CLK input | |
| 19 | GND | GROUND | |
| 20 | RXIN3- | Data lane3 input | |
| 21 | RXIN3+ | Data lane3 input | |
| 22 | GND | GROUND | |
| 23-24 | NC | NC | |
| 25 | GND | GROUND | |
| 26 | NC | NC | |
| 27 | DIMO | Backlight control（NC） | |
| 28 | SELB(HSD) | L=8BIT H=6BIT | Lvds mode |
| 29 | AVDD | Power for analog circuit | |
| 30 | GND | GROUND | |
| 31-32 | LED- | LED Cathode | |
| 33 | L/R | Source right or left sequence | |
| 34 | U/D | Gate up or down scan control | |
| 35 | VGL | Gate off voltage | |
| 36-37 | NC | NC | |
| 38 | VGH | Gate on voltage | |
| 39-40 | LED+ | LED Anode |
绝对最大额定值
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 0.3~3.6 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -30 to 75 | 。C |
| Storage temperature | Tstg | -30 to 80 | 。C |
7 英寸 LVDS TFT LCD 超宽工作温度 产品图片
