看看分辨率为 480×800 像素的 IPS 3.2 英寸 TFT LCD 显示屏。让我们来了解一下：
介绍 SF-TC320S-9951H-N——一款令人惊叹的 3.2 英寸 TFT-LCD 显示屏，像素阵列为水平 480 x 垂直 800，提供视觉交响乐。该型号优雅地采用了 RGB 接口，LCD 面板的驱动电压 (VCC) 范围为 2.6V 至 3.3V。其领域涵盖嵌入式系统、自动化、GPS、医疗设备、工业设备和安全设备，吸引那些需要 TFT 显示屏来呈现高质量、生动图像的应用。
SF-TC320S-9951H-N 是一款 IPS-LCD 系列的 TFT，亮度高达 300 cd/m2（典型值），可呈现令人惊叹的视觉效果。其运行弹性范围从 -20℃ 到 +70℃，存储能力从 -30℃ 到 +80℃。一块技术精湛的画布正等着您，形式与功能在迷人的显示屏中交相辉映。
我们产品的优势
· 宽广的 IPS 视角 (80/80/80/80)：无论是放置在顶部、桌面还是拿在手中，都能享受适合各种应用的卓越观看体验。
· 出色的显示性能：享受卓越的背景颜色、亮度、视角和强度，获得无与伦比的视觉体验。
· 工业和医疗用途的优质品质：量身定制，满足工业和医疗应用的严格标准。
· 多功能触摸屏选项：选择使用或不使用电阻式触摸屏。我们专门为客户设计个性化电容式触摸屏 (CTP) 和可定制的柔性印刷电路 (FPC)。
· 具有竞争力的价格和不打折扣的质量：我们的解决方案提供具有竞争力的价格点，而不会影响质量，在 LCD 行业中脱颖而出。
· 轻松的安装和维护：体验安装和维护的便利性，确保无忧的用户体验。
产品特性
| Product: | 3.2″ IPS TFT LCD |
| Resolution: | 240×320 Dots |
| Viewing Direction: | IPS All Viewing Angles |
| Touch Screen: | Without Touch Screen (Optional) |
| Interface: | RGB Interface |
| Pin Number: | 39 Pins |
| Connection: | Plugging |
| Surface Luminance: | 300 Cd/m2 |
| Operating Temp.: | -20℃ To +70℃ |
| Compliance: | REACH & RoHS Compliant |
IPS 3.2 英寸液晶显示屏 TFT 屏幕 480×800 像素产品图纸
接口管脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | GND | I | Ground |
| 2 | IOVCC | I | Power Supply 2.8V/1.8V Voltage |
| 3 | VCC | I | Power Supply 2.8V Voltage |
| 4 | CS | I | Input pin for chip selection signal |
| 5 | SCL | I | SPI Clock Signal |
| 6 | SDA | I/O | SPI Interface Input/output Pin |
| 7 | RESET | I | LCM Reset input signal |
| 8 | ENABLE | I | Input Data enable control |
| 9 | DOTCLK | I | Clock Signal to Sample each date |
| 10 | HSYNC | I | Horizontal Synchronizing Signal |
| 11 | VSYNC | I | Vertical Synchronizing Signal |
| 12-17 | B0-B5 | I/O | Display Data I/O |
| 18-23 | G0-G5 | I/O | Display Data I/O |
| 24-29 | R0-R5 | I/O | Display Data I/O |
| 30 | NC | – | Set Open |
| 31 | LED-K | O | LED Cathode |
| 32 | NC | – | Set Open |
| 33 | LED-A | O | LED Anode |
| 34 | NC | – | Set Open |
| 35 | XL | I | Touch Panel Pin |
| 36 | XR | I | Touch Panel Pin |
| 37 | YU | I | Touch Panel Pin |
| 38 | YD | I | Touch Panel Pin |
| 39 | GND | I | Ground |
最大绝对限度
| Item | Symbol | Value | Unit |
| Power supply voltage for logic | VDD | 0.3~4.6 | V |
| Input voltage | Vin | VDD+0.3 | V |
| Operating temperature | Topr | -20to 70 | °C |
| Storage temperature | Tstg | -30 to 80 | °C |
直流特性 (VDD=2.8V,Ta=25°C)
| Item | Symbol | Min | Type | Max | Unit | Test condition |
| Operating voltage | VDD | 2.6 | 2.8 | 3.3 | V | – |
| Supply current | IDD | – | – | 30 | mA | VDD=2.8V,Ta=25°C |
| Input voltage | VIH | 0.8VDD | – | VDD | V | – |
| VIL | 0 | – | 0.2VDD | V | ||
| Input leakage current | IIL | -1.0 | – | 1.0 | mA | VIN=VDD or VSS |
背光电光特性
| Item | Symbol | MIN | TYP | MAX | UNIT | TestCondition |
| Supply Voltage | Vf | 19.2 | V | If= 20 mA | ||
| Supply Current | If | – | 15 | 20 | mA | – |
| Reverse Voltage | Vr | – | – | 5 | V | – |
| Power dissipation | Pd | – | 288 | – | mW | – |
| Luminous Intensity for LCM | – | 280 | – | Cd/m2 | If= 20 mA | |
| Uniformity for LCM | – | 80 | – | – | ％ | If= 20 mA |

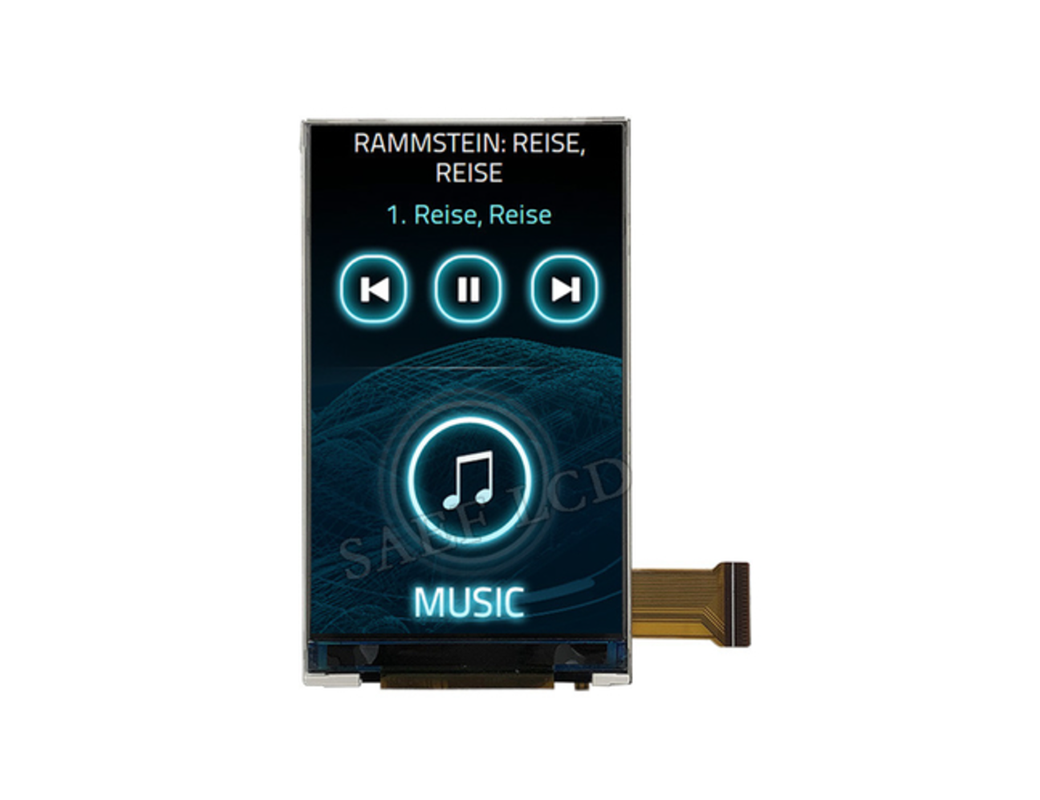

IPS 3.2 英寸 LCD 显示屏 TFT 屏幕 480×800 像素 产品图片
