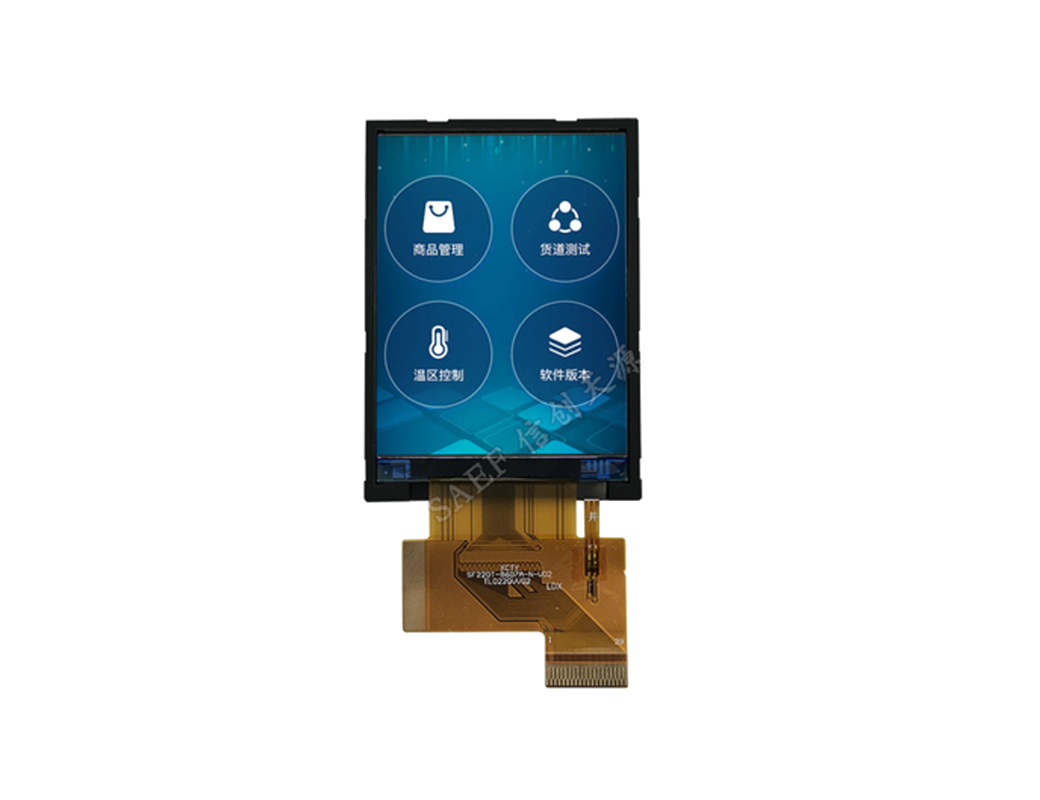

探索 2.2 英寸 QVGA 240×320 ST7789V RGB 18 位接口 39 针 LCD 屏幕（2.8V）
深入研究 2.2 英寸 QVGA TFT RGB LCD 本质
简要见解：
· TFT 显示屏尺寸：2.2 英寸
· 分辨率：240×320 点
· 最佳视角：位于 12 点钟位置
· 尺寸概况：尺寸为 40.656.62.7 毫米
· 由驱动 IC 驱动：ST7789V
· 接口频谱：体现在 RGB 频谱中
· 触摸面板配置：无触摸面板（可定制）
· 工作温度范围：峰值为 -20°C 至 +70°C；Tst -30°C 至 +80°C
产品描述
介绍我们多功能的 2.2 英寸 TFT LCD 模块，这是一项技术奇迹，适用于无数应用，包括黑匣子、智能设备、移动 POS 系统、现金阅读器、GPS 手持电话、手持式食品订购机、信号分析仪、台式实验室设备、安全系统、家庭自动化设备、迷你音频播放器、婴儿监视器等。
主要特点
· 卓越的显示性能：体验背景颜色、亮度、视角和强度的无与伦比的质量，表面亮度高达令人印象深刻的 1000 尼特。
· 工业和医疗级：设计满足工业和医疗环境的严格要求，确保可靠性和性能卓越。
· 可定制的触摸屏：在电阻式触摸屏选项之间进行选择，或选择根据您的特定要求定制的电容式触摸屏 (CTP)。还提供柔性印刷电路 (FPC) 定制。
· 有竞争力的定价：享受有竞争力的定价结构，而不会影响质量，为 LCD 行业树立新标准。
· 易于安装和维护：轻松安装和维护我们的 LCD 模块，简化您的操作流程。
| Product: | 2.2″ QVGA RGB TFT LCD |
| Resolution: | 240×320 Dots |
| Touch Screen: | Without Touch Screen |
| Viewing Direction: | 12 O’clock |
| Interface: | RGB 18bits |
| Pin Number: | 39 Pins |
| Connection: | Plugging |
| Surface Luminance: | 200 Cd/m2 |
| Operating Temp.: | -20℃ To +70℃ |
| Compliance: | REACH & RoHS Compliant |
2.2 英寸 QVGA TFT LCD RGB 接口图纸
接口管脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LEDA | O | LED Anode |
| 2 | LEDK | O | LED Cathode |
| 3 | IOVCC | I | Power Supply 2.8V/1.8V Voltage |
| 4 | VDD | I | Power Supply 2.8V Voltage |
| 5 | SDO | I | SPI Interface output Pin |
| 6 | TE | I | Tear effect output pin |
| 7-24 | DB17-DB0 | I/O | Display Data I/O |
| 25 | SDA | I | SPI Interface Input Pin |
| 26 | DOTCLK | I | Clock Signal to Sample each date |
| 27 | ENABLE | I | Data enable signal for RGB interface operation |
| 28 | HSYNC | I | Horizontal Synchronizing Signal |
| 29 | VSYNC | I | Vertical Synchronizing Signal |
| 30 | RD | I | Read strobe signal input pin |
| 31 | WRX | I | Write strobe signal input pin |
| 32 | DCX | I | Register select signal |
| 33 | CS | I | Input pin for chip selection signal |
| 34 | RESET | I | LCM Reset input signal |
| 35 | IM0 | I | The MCU interface mode select. |
| 36 | IM1 | I | The MCU interface mode select. |
| 37 | IM2 | I | The MCU interface mode select. |
| 38 | IM3 | I | The MCU interface mode select. |
| 39 | GND | I | Ground |
