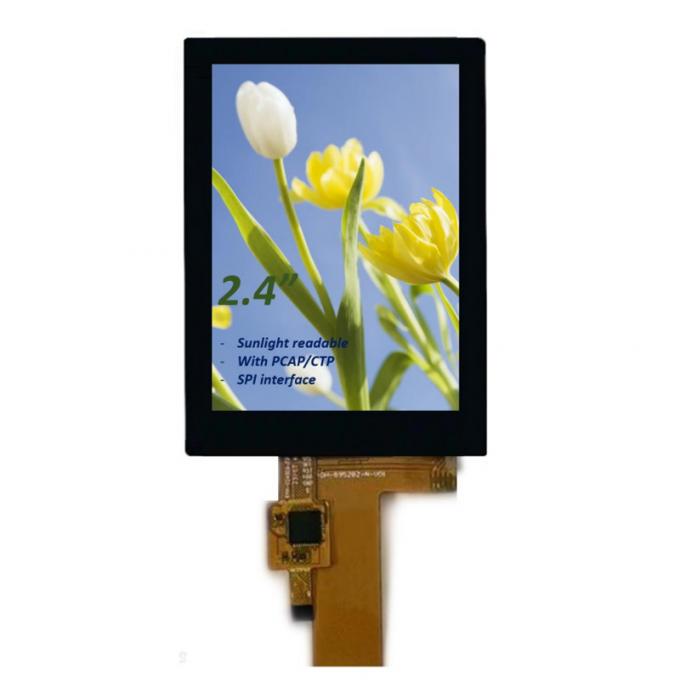

阳光下可读的 2.4 英寸 IPS TFT LCD 显示屏，带 ILI9341V SPI 接口
SFTC240B-7105A-CT TFT LCD 显示屏是一款 2.4 英寸纵向模式模块，具有电容式触摸屏 (CTP)。这款 TFT LCD 模块具有 240×320 像素的 QVGA 分辨率，配备 ILI9341V IC（兼容 ST7789V IC）并支持 SPI 接口。模拟电源电压 (Vcc) 范围为 2.4V 至 3.6V，典型值为 3.3V。该模块配有防眩光表面面板，确保从所有视角均可看清。
SFTC240B-7105A-CT TFT 显示屏专为在明亮的阳光下也能获得最佳可读性而设计，拥有高亮度背光和高亮度偏光片，表面亮度高达 1000 NITS。 CTP 表面具有防眩光功能，在阳光直射下也具有良好的可读性。该 LCD 模块非常适合用于嵌入式系统、工业设备、安全应用和需要高质量和彩色图像显示的手持设备。
产品特点：
| Product: | 2.4 Inch TFT LCD Display |
| Resolution: | 240*320 |
| Viewing Direction: | IPS All Viewing Angles |
| Pin Number: | 15 Pins |
| Surface Luminance: | 1000 Cd/m2 |
| LED Lifetime: | 40,000 Hours |
| Touch Screen: | Capacitive Touch Panel |
| Cover Glass Dimension: | Customizable |
| Interface: | SPI |
| Connection: | Plug In |
| Driver IC: | ILI9341V |
| Compliance: | REACH & RoHS Compliant |
阳光下可读 2.4 英寸 IPS TFT LCD 显示屏 SPI 接口图纸
接口管脚定义
| NO. | PIN NAME | Description |
| 1 | GND | Power Supply 2.8V Voltage |
| 2 | RS | Display data/command selection pin in 4-line serial interface. |
| 3 | CS | -Chip selection pin |
| 4 | SCL | This pin is used to be serial interface clock. |
| 5 | DATA | SPI interface input pin. |
| 6 | RESET | LCM Reset input signal |
| 7 | VDD | SPI interface output pin. |
| 8 | VSS | Power Supply 2.8V Voltage |
| 9 | A | LED Anode |
| 10 | K | LED Cathode |
| 11 | TP_VCC | TP Power Supply for Analog Circuits |
| 12 | TP_RST | External Reset, Low is active |
| 13 | TP_INT | External interrupt to the host |
| 14 | TP_SCL | I2C clock input |
| 15 | TP_SDA | I2C data input and output |
阳光下可读 2.4 英寸 IPS TFT LCD 显示屏 SPI 接口图像
