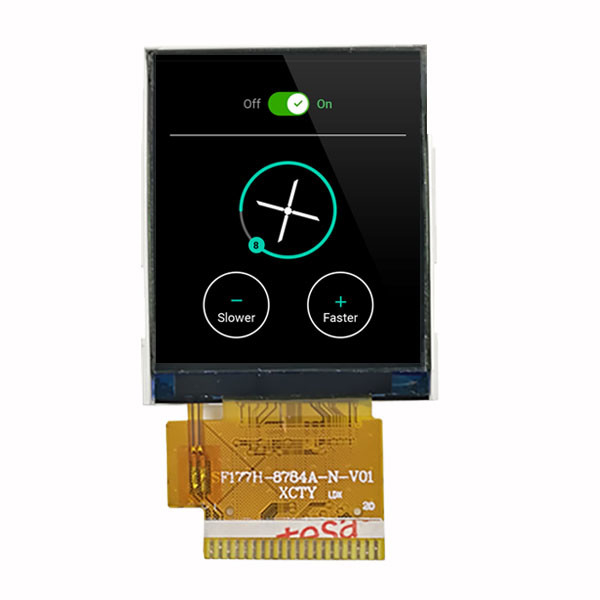

TFT 显示屏制造商供应 1.77 英寸 MPU TFT LCD 128×160 点

产地：深圳 / 中国

型号：SF-TS177H-8784A-N

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

1.77 英寸 TFT LCD 显示屏 MPU 8 位 128×160

SF-TS177H-8784A-N 是一款 1.77 英寸 TFT LCD 模块，专为纵向模式设计，分辨率为 128×160 点。它具有 MPU 8 位接口，适用于各种应用，包括手持设备、医疗设备和各种小型消费电子产品。该模块配备 ILI9163V IC（与 ST7735 IC 兼容）。模拟电源电压 (Vcc) 范围为 2.6V 至 3.3V，典型值为 2.8V。其显示面板具有防眩光表面，观看方向为 12 点钟方向，灰度反转为 6 点钟方向。

SF-TS177H-8784A-N 模块专为纵向模式 TFT-LCD 设计，并且提供具有电阻式触摸屏功能的选项，部件号为 SF-TS177H-8784A-T。其工作温度范围为 -20°C 至 +70°C，存储温度范围为 -30°C 至 +80°C。

产品特点

Product:	1.77 Inch TFT Display
Touch Screen:	Optional
Resolution:	128×160
Cover Glass Dimension:	Customizable
Viewing Direction:	12:00
Interface:	Mpu 8 Bit
Pin Number:	20 Pins
Connection:	Soldering
Surface Luminance:	170 Cd/m2
LED Lifetime:	40,000 Hours
Operating Temp.:	-20°C To +70°C
Compliance:	REACH & RoHS Compliant

TFT LCD显示屏1.77英寸产品图纸

接口管脚定义

NO.	PIN NAME	I/O	Description
1	LED-	O	LED Cathode
2	LED+	O	LED Anode
3	GND	I	Ground
4	VDD	I	Power Supply 2.8V Voltage
5	NC	–	LEAVE OPEN
6	NC	–	LEAVE OPEN
7	CS	I	Input pin for chip selection signal
8	RESET	I	LCM Reset input signal
9	RS	I	Register select signal
10	/WR	I	Write strobe signal input pin
11	/RD	I	Read strobe signal input pin
12-19	DB7-DBO	I/O	Display Data I/O
20	GND	I	Ground

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	1.6~3.3	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

直流特性 (VDD=2.8V,Ta=25°C)

Item	Symbol	Min	Type	Max	Unit	Test Condition
Operating voltage	VDD	2.6	2.8	3.3	V	–
Supply current	IDD	–	–	5	mA	VDD=2.8V,Ta=25°C
Input voltage	VIH	0.8VDD	–	VDD	V	–
Input voltage	VIL	0	–	0.2VDD	V	–
Input leakage current	IIL	-1.0	–	1.0	mA	VIN=VDD or VSS
