SFTO350PY-7118A-CT，这是一款 3.5 英寸 TFT LCD 显示屏，旨在以低成本实现最佳性能。这款 TN 型显示屏提供正常视角，HVGA 分辨率为 320×480 像素。显示模块配备 ILI9488 控制器或等效 IC，支持 MCU（8/16BIT）和 SPI（3/4 线）接口。
这款 TFT LCD 屏幕的典型工作电压为 2.8V，Vdd 范围为 2.4V 至 3.3V，节能高效。它具有 500cd/m2 的高亮度，即使在明亮的条件下也能确保清晰可见。该模块包括一个电容式触摸屏，支持单点触摸和多点触摸功能，提供多种输入选项。
SFTO350PY-7118A-CT 采用纵向模式设计，适用于仪表和仪器、GPS 设备、POS 终端、现金阅读器、扫描仪、家庭自动化系统、会议电话、分析仪、家用电器和安全系统等应用。
如需定制需求（例如横向模式或增加亮度），请联系我们获取技术支持。
主要特点：
· 3.5 英寸 TFT LCD 显示屏
· TN 类型，正常视角
· HVGA 分辨率（320×480 像素）
· ILI9488 控制器或等效 IC
· MCU（8/16BIT）和 SPI（3/4 线）接口
· 工作电压：2.8V（典型值），2.4V 至 3.3V（Vdd）
· 电容式触摸屏（单点触摸、多点触摸可选）
· 高亮度：500cd/m2
· 纵向模式（可定制横向模式）
应用：
· 仪表和仪器
· GPS 设备
· POS 终端
· 现金读取器
· 扫描仪
· 家庭自动化
· 会议电话
· 分析仪
· 家用电器
· 安全系统
我们为各种显示需求提供经济高效且用途广泛的解决方案。
| Product: | 3.5 Inch TFT LCD Display |
| Resolution: | 320×480 HVGA |
| Interface: | MCU 8/16BIT, SPI 3/4wire |
| Pin Number: | 40pins |
| Viewing Direction: | 12 O’clock |
| Surface Luminance: | 500 Cd/m2(nits) |
| Outline Dim.: | 54.48(H)x84.71(V)x3.40(T) (mm) |
| Active Area: | 48.96(H)x73.44(V) (mm) |
| Touch Screen: | With Capacitive Touch Panel |
| CTP Driver: | FT6336U |
| Driver IC: | ILI9488 |
| Connection: | Plugging |
| Operating Temp.: | -20℃ To +70℃ |
| Storage Temp.: | -30℃ To +80℃ |
| Certificate: | ISO9001:2015 / ISO1400:2015 |
| Compliance: | REACH & RoHS Compliant |
低成本高亮度3.5英寸TFT LCD显示屏产品图纸
接口管脚定义
| Pin No. | Symbol | Function |
| 1 | XL | Touch the left line |
| 2 | YU | Touch the upper circuit |
| 3 | XR | Touch the right end line |
| 4 | YD | Touch the lower line |
| 5 | GND | Ground |
| 6 | IOVCC | Power Supply 1.8V |
| 7 | VCC | Power Supply 2.8V |
| 8 | FMARK | Frame synchronization signal |
| 9 | CS | Chip select input pin (active low) |
| 10 | RS | Display data/command selection pin in parallel |
| 11 | WR/SPI_SCL | Write enable in 8080 MCU parallel interface / SCL pin as Serial Clock |
| 12 | RD | Read enable in 8080 MCU parallel interface. |
| 13 | SPI_SDA | serial data input/output bi-direction pin |
| 14 | SPI_SDO | Serial data output |
| 15 | RESET | External reset input. |
| 16 | GND | Ground |
| 17-32 | DB0-DB15 | MCU parallel interface data bus. |
| 33 | LEDA | LED back light(Anode) |
| 34-36 | LEDK | LED back light(Cathode) |
| 37 | GND | Ground |
| 38 | IM0 | Select the interface mode |
| 39 | IM1 | Select the interface mode |
| 40 | IM2 | Select the interface mode |
光学规格
测量条件
> 测量环境：暗室
> LED 电流 IL：120mA
> 环境温度：25±2℃
> 15 分钟预热时间
TFT LCD 模块电气特性
| Item | Symbol | Min. | Typ. | Max. | Unit |
| Analog supply voltage | VDD | 2.4 | 2.8 | 3.3 | V |
| Digital supply voltage | VDDI | 1.65 | 1.8 | 3.3 | |
| Input signal Voltage | VIH | 0.7VDDI | – | VDDI | V |
| VIL | GND | – | 0.3VDDI | V |
背光电气特性
| Item | Symbol | Min | Typ | Max | Unit | Note |
| LED current | IL | – | 90 | 120 | mA | (2) |
| LED voltage | VL | – | 2.8 | 3.2 | V | |
| Operating LED life time | Hr | 30000 | 40000 | Hour | ( 1)(2) |

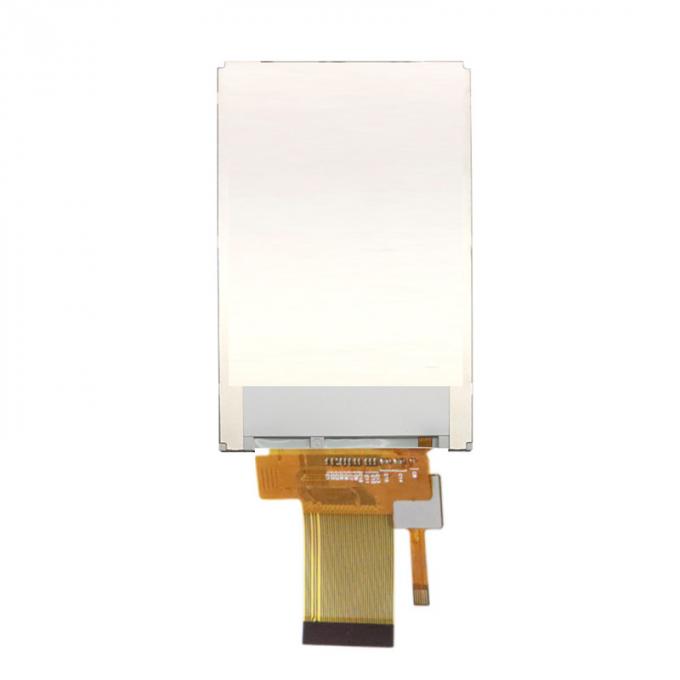

低成本高亮度 3.5 英寸 TFT LCD 显示屏产品图像
