型号：SF-TO350M-8840A-CT

认证：ISO9001 / ISO14000

资料下载视频播放

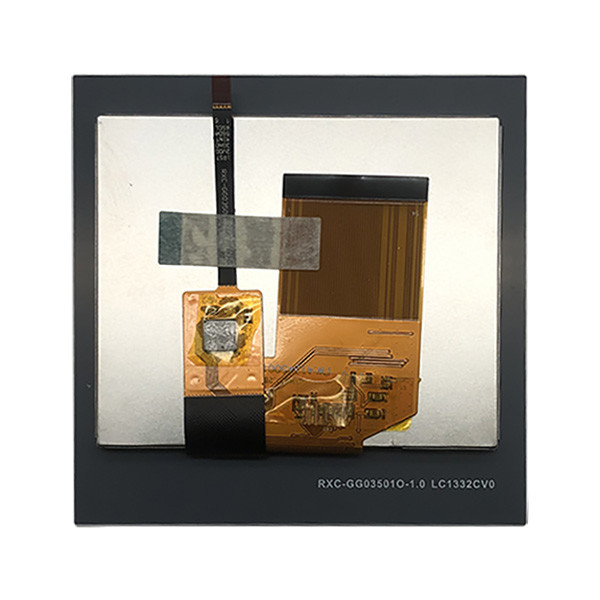

3.5 英寸 QVGA 320×240 横向 RGB LCD，带 PCAP 电容式触摸屏 HX8238 54 针

SF-TO350M-8840A-CT 是一款 3.5 英寸 LCD 单元，以薄膜晶体管为有源元件并由像素组成。该型号由一个 3.5 英寸（4:3 宽高比）透射式主 TN-LCD 面板组成。分辨率为 320（RGB）x 240 像素，可显示多达 1670 万种颜色。

SF-TO350M-8840A-CT 配备带 OCA 的 PCAP 触摸屏，采用 G+G 结构。虽然 TFT LCD 模块支持 RGB 接口，但触摸屏在 IIC 接口上运行。

应用：

SF-TO350M-8840A-CT TFT LCD 模块广泛应用于各种领域，包括黑匣子、智能设备、移动 POS 系统、现金阅读器、GPS 手持设备、手持式食品订购机、信号分析仪、台式实验室设备、安全系统、家庭自动化系统、迷你音频播放器、婴儿监视器和其他手持设备。

产品特点：

3.5 英寸 PCAP TFT 显示屏 320×240 RGB 接口产品图纸

接口引脚定义

NO.	PIN NAME	I/O	Description
1	LED-K1	I	LED Cathode
2	LED-K2	I	LED Cathode Connect to LED-K1
3	LED-A1	I	LED Anode
4	LED-A2	I	LED Anode Connect to LED-A1
5-7	NC	–	No Connection
8	/RESET	I	Reset Pin
9	CS	I	Input pin for chip selection signal
10	SCL	I	SPI Clock Signal
11	SDI	I	SPI Interface Input Pin
12	B0	I	BLUE Data Signal(LSB)
13-19	B1-7	I	BLUE Data Signal
20	G0	I	GREEN Data Signal(LSB)
21-27	G1-7	I	GREEN Data Signal
28	R0	I	RED Data Signal (LSB)
29-35	R1-7	I	RED Data Signal
36	HSYNC	I	Horizontal Synchronizing Signal
37	VSYNC	I	Vertical Synchronizing Signal
38	DOTCLK	I	Clock Signal to Sample each date
39-40	NC	–	No Connection
41	VDD	I	+2.8V Power Source
42	VDDIO	I	1.8V~2.8V Power Source
43	YU	I	Touch Panel Pin
44	XL	I
45	YD	I
46	XR	I
47-51	NC	–	Not Connection
52	ENABLE	I	Input Data enable control
53-54	GND	I	Power Ground

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	1.6~3.3	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

背光电光特性

可靠性测试

Item	Condition	Time (hrs)	Assessment
High temp. Storage	80°C	120	No abnormalities in functions and appearance
High temp. Operating	70°C	120
Low temp. Storage	-30°C	120
Low temp. Operating	-20°C	120
Humidity	60°C/ 90%RH	120
Thermal Shock Temp. Cycle	-20°C ¬ 25°C ®70°C (0.5 hour ¬ 5 min ® 0.5 hour)	10cycles
