电容式触摸屏 TFT 显示屏 21.5 英寸 LVDS 接口，适合户外应用

产地：深圳 / 中国

型号：SFTO2150SMT-7048A-CT

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

PCAP TFT 显示屏 21.5 英寸 FHD，分辨率为 1920*1080，具有 LVDS 和集成 LED 背光驱动器

产品概述

SFTO2150SMT-7048A-CT PCAP TFT LCD 显示屏是一款尖端的 21.5 英寸奇迹，采用最先进的非晶硅 TFT（薄膜晶体管）作为核心开关机制。这款显示屏拥有 21.5 英寸的对角线有效面积，可提供令人惊叹的全高清分辨率（水平 1920 x 垂直 1080 像素阵列）。见证 1670 万种（四舍五入）色彩的魔力，它们以垂直条纹排列的红、绿、蓝点精心编排，实现了 72% 的非凡色域。此外，这款杰作还嵌入了 LED 驱动器，可实现无缝背光控制。

体验 SFTO2150SMT-7048A-CT PCAP TFT 显示屏的实际效果，它通过双通道 LVDS 在 1920×3×1080 像素面板上显示图形和文本，具有 1670 万种色彩，拥有 8 位 RGB 数据输入，同时为 TFT-LCD 面板驱动提供 +3.3VDC 电源电压。此显示屏采用彩色滤光片来增强色彩还原，确保图像生动清晰，是多媒体应用的最佳选择。从各个角度享受最佳视角。

突出特点

· 预留类型

· LVDS 接口，实现无缝连接

· 高速响应，实现流畅性能

· 6 位 (Hi-FRC) 色深，呈现 1670 万种色彩

· 集成侧光式 (LED) 背光，增强照明

· 兼容 RGB98% 和 NTSC45%（可选配 NTSC72%）

· 高亮度和对比度，低反射和宽视角

· 仅 DE（数据启用）可实现高效数据管理

· 不含 Rohs 和卤素，符合环保标准

· 符合 TEO 6.0、ES6.0 标准

· 伽马校正，实现精确的色彩校准

显示特性

ITEMS	Unit	Specification
Screen Diagonal	mm	546.86(21.5”)
Active area	mm	476.064(H) x 267.786(V)
Pixels H x V	–	1920(x3) x 1080
Pixels Pitch	um	247.95(per one triad) x247.95
Pixel Arrangement	–	R.G.B. Vertical Stripe
Display Mode	–	VA Mode, Normally Black
Response Time	Msec	14ms (typ., on/off)
Weight	Grams	TBD
Electrical Interface	–	Dual channel LVDS,8 bits RGB data input
Support Color	–	16.7M colors
Surface Treatment	–	Anti-Glare,3H
OperatingTemperature Range	℃	-10 to +60℃
Storage Temperature Range	℃	-20 to +60

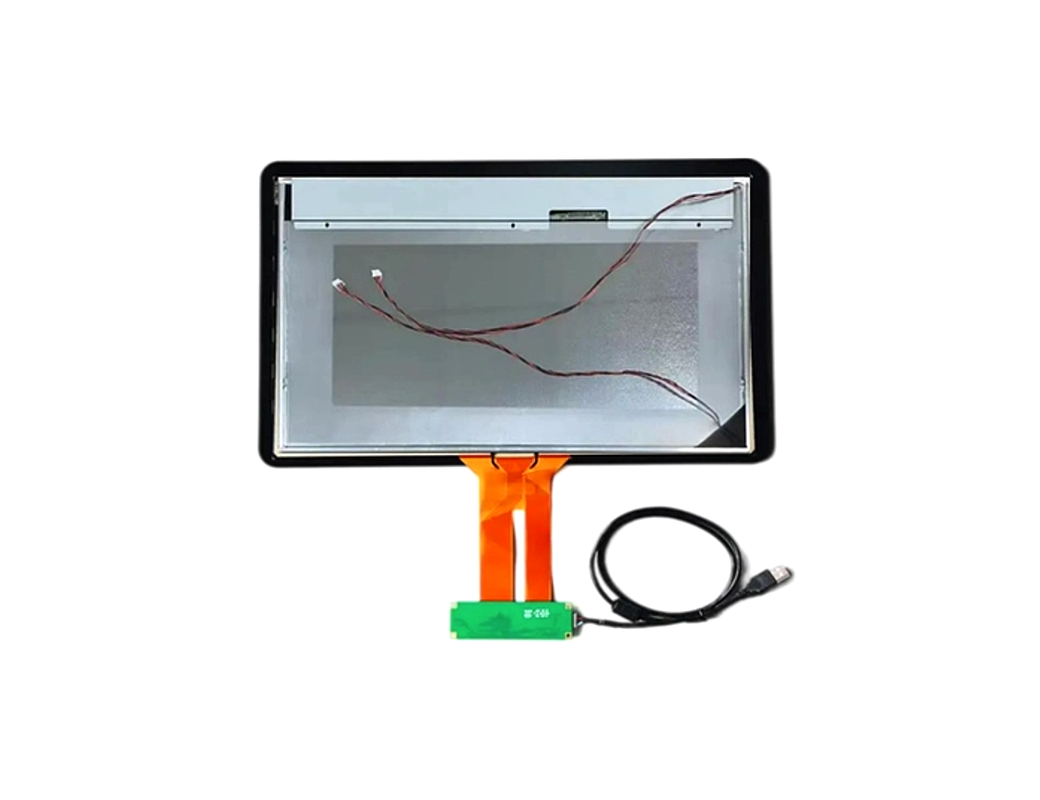

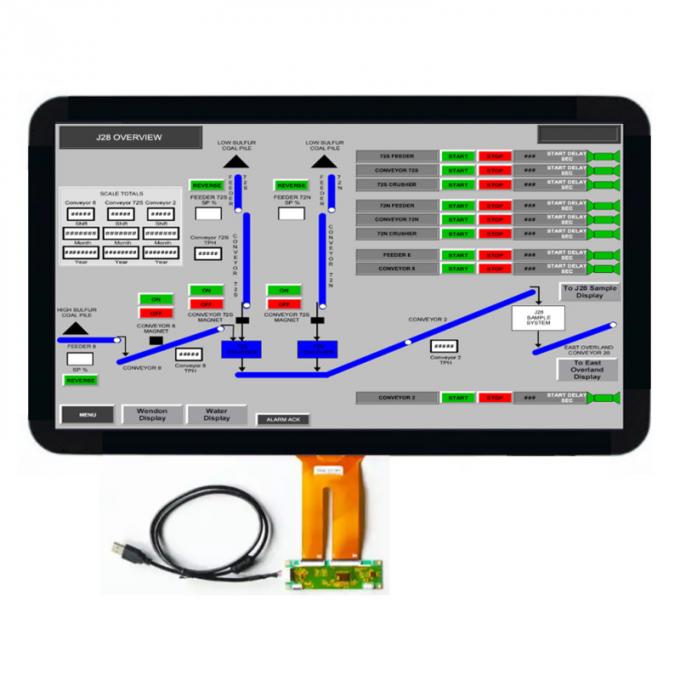

21.5 英寸户外 TFT 液晶显示屏产品图片

21.5英寸户外TFT液晶显示屏产品图纸

接口引脚定义

Pin No.	Symbol	Description
1	RxO0-	Negative LVDS differential data input (Odd data)
2	RxO0+	Positive LVDS differential data input (Odd data)
3	RxO1-	Negative LVDS differential data input (Odd data)
4	RxO1+	Positive LVDS differential data input (Odd data)
5	RxO2-	Negative LVDS differential data input (Odd data)
6	RxO2+	Positive LVDS differential data input (Odd data)
7	GND	Ground
8	RxOCLK-	Negative LVDS differential clock input (Odd clock)
9	RxOCLK+	Positive LVDS differential clock input (Odd clock)
10	RxO3-	Negative LVDS differential data input (Odd data)
11	RxO3+	Positive LVDS differential data input (Odd data)
12	RxE0-	Negative LVDS differential data input (Even data)
13	RxE0+	Positive LVDS differential data input (Even data)
14	GND	Ground
15	RxE1-	Negative LVDS differential data input (Even data)
16	RxE1+	Positive LVDS differential data input (Even data)
17	GND	Ground
18	RxE2-	Negative LVDS differential data input (Even data)
19	RxE2+	Positive LVDS differential data input (Even data)
20	RxECLK-	Negative LVDS differential clock input (Even clock)
21	RxECLK+	Negative LVDS differential clock input (Even clock)
22	RxE3-	Negative LVDS differential data input (Even data)
23	RxE3+	Positive LVDS differential data input (Even data)
24	GND	Ground
25	CTL	CTL_DVR
26	CE	CE_DVR
27	NC	No connection
28	VDD	Power Supply Input Voltage
29	VDD	Power Supply Input Voltage
30	VDD	Power Supply Input Voltage

PCAB USB引脚定义

Pin1 VBUS / VDD

Pin2 DN / D-

Pin3 DP / D+

Pin4 GND

电气特性

Parameter	Symbol	Ratings			Unit	Remark
Parameter	Symbol	Min	Typ	MAX	Unit	Remark
Power supply voltage	VDD	4.5	5.0	5.5	V	Note 1
Power Supply Current	IVDD		500	1200	mA
In-Rush Current	IRUSH		2.0	3.0	A	Note 2
Permissible Input Ripple Voltage	VRF			300	mV	Note 3
High Level Differential Input Threshold Voltage	VIH			+100	mV
Low Level Differential Input Threshold Voltage	VIL	-100			mV
Differential input voltage	VID	200		600	mV
Input voltage (BL)	VBL_I		-0.3	VDD+0.3	mV	V IH =100mV, V IL =-100mV
Differential input common mode voltage	VCM	1.0	1.2	1.5		[Note 5-3]
Power Consumption	VD		2.5	6	W	[Note 5-3]

光学特性

Parameter	Conditions		Min.	Typ.	Max.	Unit
Viewing Angle (CR>10)	Horizontal	θL	85	89	–	degree
	Horizontal	θ R	85	89	–
	Vertical	θT	85	89	–
	Vertical	θB	85	89	–
Contrast Ratio	Center		700	1000	–	–
Response Time	Tr+Td		–	14	20	ms
CF Color Chromaticity (CIE1931)	Red x		Typ. -0.03	0	Typ. +0.03	0
	Red y			–		–
	Green x			–		–
	Green y			–		–
	Blue x			–		–
	Blue y			–		–
	White x			0.323		–
	White y			0.379		–
Center Luminance of white	YLI		1000	1200		cd/m2
Cross Talk	Ct				2.0	%

可靠性测试

Item	Condition	Time (hrs)	Assessment
High temp. Storage	60°C	120	No abnormalitiesin functions and appearance
High temp. Operating	60°C	120
Low temp. Storage	-20°C	120
Low temp. Operating	-10°C	120
Humidity	60°C/ 90%RH	120
Thermal Shock Temp. Cycle	-10°C ¬ 25°C ®60°C(0.5 hour ¬ 5 min ® 0.5 hour)	10cycles
