型号：SFTO1560SMT-7050A3-N

认证：ISO9001 / ISO14000

资料下载视频播放

SFTO1560SMT-7050A3-N PCAP TFT 显示屏：来自中国的视觉奇迹

借助我们的 USB PCAP TFT 显示屏，踏入尖端显示技术领域，它拥有宽大的 15.6 英寸屏幕尺寸和耀眼的 1000 尼特表面亮度。

SFTO1560SMT-7050A3-N PCAP TFT 显示屏是一款杰作，利用非晶硅 TFT（薄膜晶体管）为其鲜艳的彩色显示屏供电。全高清分辨率为 1920×1080 像素，每个像素都被精心划分为不同的红、绿、蓝点，以垂直条纹排列，呈现出令人着迷的 1670 万种色彩光谱，色域为 45%。

这款显示屏由集成 LED 驱动器提供背光，可提供无与伦比的图形和文本清晰度和亮度。无论您沉迷于多媒体体验还是深入研究专业应用，SFTO1560SMT-7050A3-N PCAP TFT 显示屏都能为您带来身临其境的视觉体验。

该显示屏配备 eDP（嵌入式显示端口）Ver1.2 接口，工作电压为 +3.3VDC，可提供无缝连接和高效的电源管理。彩色滤光片的加入增强了色彩性能，从而产生更明亮、更清晰的图像，吸引您的感官。

突出特点：

· eDP 接口，实现无缝连接

· 高速响应，实现流畅交互

· 6 位 (Hi-FRC) 色深，显示 1670 万种丰富色彩

· 侧光式 (LED) 背光，亮度均匀

· 兼容 RGB98% 和 NTSC45%（可提供 NTSC72%）

· 高亮度、对比度和宽视角，实现最佳观看体验

· 采用符合 Rohs 和无卤素材料，环保使用

· 符合行业领先标准的 TEO 6.0、ES6.0

· 伽马校正，实现精确色彩校准

SFTO1560SMT-7050A3-N PCAP TFT 显示屏带给您最极致的创新体验，每个像素都讲述着卓越和精致的故事。

机械规格

Parameter	Specification	Unit	Note
Display size	15.6” (Diagonal)	inch
Active area	344.16(H) ×193.59(V)	mm
Pixel Format	1920(H) ×1080(V)	pixel
Pixel pitch	0.17925(H) x 0.17925 (V)	mm
Pixel configuration	R, G, B vertical stripe
Display mode	Normally black
Power Consumption	2.94	W
Surface treatment of front polarizer	Anti-glare coating: (3H)

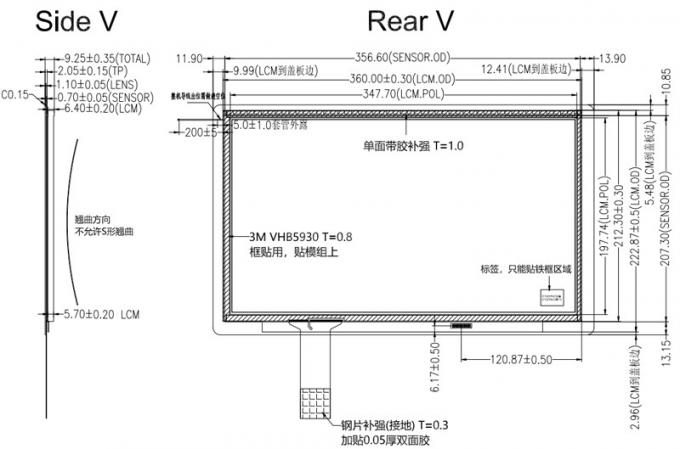

外形尺寸

USB PCAP TFT 显示屏 15.6 英寸 eDP 接口产品图片

接口管脚定义

Pin No.	Symbol	I/O	Function
1	NC	–	Reserved for CD
2	H_GND	P	High Speed round
3	Lane1_N	I	Complement Signal Link Lane 1
4	Lane1_P	I	True Signal Link Lane 1
5	H_GND	P	High Speed round
6	Lane0_N	I	Complement Signal Link Lane 0
7	Lane0_P	I	True Signal Link Lane 0
8	H_GND	P	High Speed round
9	AUX_CH_P	I	True Signal Auxiliary Channel
10	AUX_CH_N	I	Complement Signal Auxiliary Channel
11	H_GND	P	High Speed round
12	LCD_VDD	P	LCD logic and driver power(3.3V)
13	LCD_VDD	P	LCD logic and driver power(3.3V)
14	NC	I	Reserved for LCD manufacturer’s use
15	LCD_GND	P	LCD logic and driver ground
16	LCD_GND	P	LCD logic and driver ground
17	HPD	O	HPD signal pin
18	LED-1	P	Backlight ground
19	LED-2	P	Backlight ground
20	LED-3	P	Backlight ground
21	LED-4	P	Backlight ground
22	BL_ENABLE	I	Backlight on/off
23	BL_PWM_DIM	I	System PWM
24	NC	–	Reserved for LCD manufacturer’s use
25	NC	–	Reserved for LCD manufacturer’s use
26	BL_PWR	P	Backlight power
27	BL_PWR	P	Backlight power
28	BL_PWR	P	Backlight power
29	BL_PWR	P	Backlight power
30	NC	–	Reserved for LCD manufacturer’s use
