SF-TO280PY-8990A-N 介绍：一款带 RGB 接口的动态 2.8 英寸工业 TFT LCD 显示模块

SF-TO280PY-8990A-N TFT LCD 模块带您进入尖端显示技术领域。该模块在纵向模式下拥有 2.8 英寸对角线尺寸，可提供令人惊叹的 480×640 高分辨率全彩显示屏，令人震撼。但它不仅关乎视觉效果，还关乎多功能性。借助可定制的 RGB 接口，适应性与创新无缝融合。

SF-TO280PY-8990A-N 精心打造，小巧而强大，尺寸为 50（宽）x 69.2（长）x 2.35（厚）毫米，有效区域尺寸为 43.20 x 57.60 毫米。但真正让它与众不同的是它集成了先进的驱动 IC 控制器，如 ILI9806E 或 ST7701，确保了最佳性能和可靠性。该模块的逻辑电源电压范围为 2.6V 至 3.4V（典型值：3.2V），表面亮度为 260 cd/m2（尼特）。

SF-TO280PY-8990A-N 专为承受各种环境的严苛要求而设计，可在 -20 至 70 摄氏度的温度范围内平稳运行，存储容量范围为 -30 至 80 摄氏度。从 POS 终端到医疗设备，从嵌入式系统到安全设备，其应用无所不包。SF-TO280PY-8990A-N 让您体验 TFT 显示屏技术的巅峰之作——质量与创新相结合，每个像素都讲述着生动的故事。

产品特点：

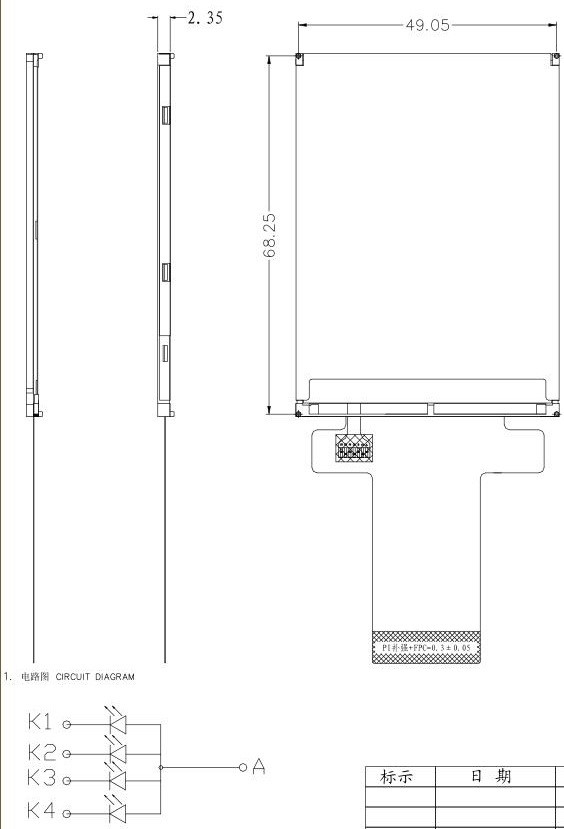

2.8 英寸 480X640 像素工业 TFT 液晶显示模块 RGB 接口，中国 2.8 英寸 TFT 制造商供应商产品图纸

接口引脚定义

Pin1,  LED-,   LED back light(Cathode)

Pin2,  LED+ ,   LED back light(Anode)

Pin3,  GND,   Ground

Pin4,  VDD,   Power Supply. 2.8V

Pin5-12,  DB0-DB7(B0-B7) ,   RGB blue data

Pin13-20, DB8-DB15(G0-G7), RGB green data

Pin21-28, DB16-DB23(R0-R7), RGB red data

Pin29, GND, Ground

Pin30, PCLK, Dot clock signal for RGB interface operation

Pin31, VDD, Power Supply. 2.8V

Pin32, HSYNC, Line synchronizing signal for RGB interface operation

Pin33, VSYNC, Frame synchronizing signal for RGB interface operation

Pin34, DE, Data enable signal for RGB interface operation

Pin35, NC, NC

Pin36, GND, Ground

Pin37, CS, Chip select input pin

Pin38, RESET, External reset input

Pin39, SCL, SPI interface clock

Pin40, SDA, Serial input signal

2.8 英寸 480X640 像素工业 TFT 液晶显示模块 RGB 接口，中国 2.8 英寸 TFT 制造商供应商产品图片

投射电容式 (PCAP) 触摸屏
