介绍 4.3 英寸触摸 TFT 液晶显示屏 40 针 480×272 ST7282T2 RGB 接口 TFT 显示屏
体验我们的 4.3 英寸电阻式触摸 TFT 显示屏 RGB LCD 模块的精彩。
了解 SF-TC430T-8608A-T TFT LCD 模块，它拥有 4.3 英寸对角线屏幕，提供鲜艳的 480xRGBx272 分辨率，并具有无缝集成到 LCD 模块中的电阻式触摸屏。这款显示器尺寸为 105.4×67.1×4.05 毫米，AA 尺寸为 95.04×53.86 毫米，精雕细琢，精益求精。无论是嵌入式系统、工业设备、安全设备还是手持设备，这款带电阻式触摸屏的 4.3 英寸 TFT LCD 都能提供卓越的品质和生动的图像。
值得注意的是，SF-TC430T-8608A-T 的表面亮度为 200cd/m2 (尼特)，可进行定制，新型号 SF-TC430T-8608B-T 的亮度水平高达 500 cd/m2 (尼特)，即使在具有挑战性的环境中也能提供增强的可视性。
SF-TC430T-8608A-T TFT LCD 显示模块可在 –20℃ 至 +70℃ 的宽温度范围内无缝运行，确保在不同条件下的可靠性和性能。
| Keywords: | 4.3 Inch TFT LCD Display |
| Touch Screen: | Resistive Touch Screen |
| Resolution: | 480×272 |
| Cover Glass Dimension: | ODM |
| Interface: | RGB |
| Surface Luminance: | 200-500 Cd/m2 |
| LED Lifetime: | 40,000 Hours |
| Pins: | 40 Pins |
| Viewing Direction: | 6 O’clock |
| Connection: | ZIF / Plugging |
| Operating Temp.: | –20℃ To +70℃ |
| Vop: | 3V – 3.6V, Typical 3.3V |
4.3 英寸电阻式触摸 TFT 显示屏 RGB LCD 模块图纸
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LED-K | I | LED Cathode |
| 2 | LED-A | I | LED Anode |
| 3 | VSS | I | Power Ground |
| 4 | VDD | I | Power Source |
| 5-12 | R00-R07 | I | RED Data Signal (LSB) |
| 13-20 | G00-G07 | I | GREEN Data Signal(LSB) |
| 21-28 | B00-B07 | I | BLUE Data Signal(LSB) |
| 29 | VSS | I | Power Ground |
| 30 | DLCK | I | Clock Signal to Sample each date |
| 31 | DISP | I | Display ON/OFF Signal |
| 32 | HSYNC | I | Horizontal Synchronizing Signal |
| 33 | VSYNC | I | Vertical Synchronizing Signal |
| 34 | DE | I | Input Data enable control |
| 35 | NC | – | Set Open |
| 36 | GND | I | Power Ground |
| 37 | XR | I | Touch Panel PIN |
| 38 | YD | I | Touch Panel PIN |
| 39 | XL | I | Touch Panel PIN |
| 40 | YU | I | Touch Panel PIN |

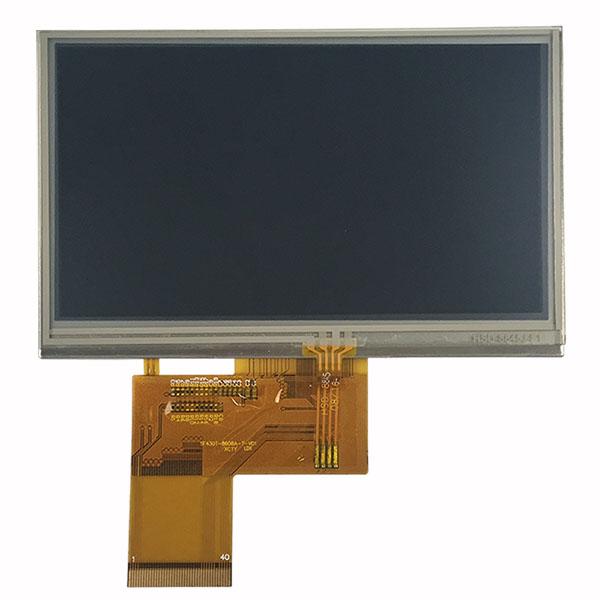

4.3 英寸电阻式触摸 TFT 显示屏 RGB LCD 模块实际产品图像
（可选配CTP）
