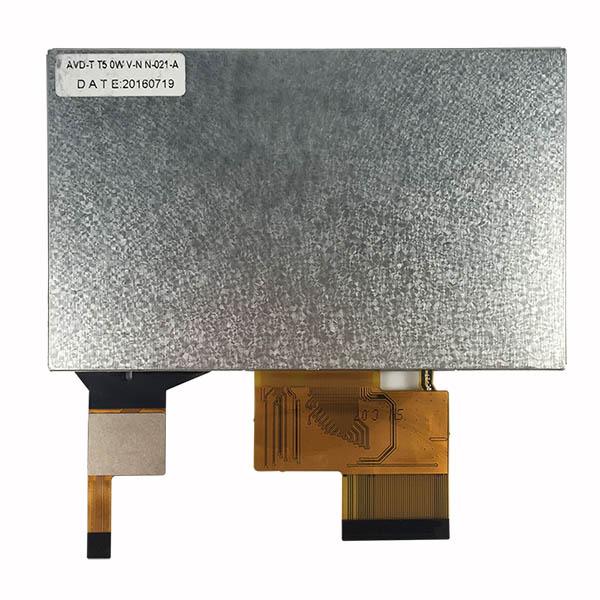

电容式触摸屏 5 英寸 800×480 RGB TFT LCD 显示模块适用于工业设备

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

产地：深圳 / 中国

型号：SF-TC500C-8295A-CT

认证：ISO9001 / ISO14000

资料下载视频播放

介绍 5 英寸 TFT 触摸显示模块，型号为 SF-TC500C-8295A-CT。这款高级模块拥有更高的分辨率，为显示技术树立了新标准。这款全彩 TN TFT-LCD 模块采用 5 英寸对角线屏幕，分辨率高达 800xRGBx480，清晰度和鲜艳度无与伦比。

与传统 TFT 模块不同，SF-TC500C-8295A-CT 在尺寸和分辨率之间实现了完美平衡。它位于标准 4.3 英寸和 5.7 英寸模块之间，设计紧凑，同时不影响视觉保真度。

SF-TC500C-8295A-CT 配备 RGB 接口，可确保各种应用的无缝连接。此外，其横向方向和电容式触摸屏增强了用户交互，提供了真正身临其境的体验。

亮度是此模块的主要亮点，表面亮度为 450 cd/m² (尼特)。对于那些寻求更高亮度的人，定制选项允许达到令人眼花缭乱的 1000 cd/m² (尼特) 亮度，满足不同的项目要求。

无论您是设计尖端设备还是升级现有系统，SF-TC500C-8295A-CT 都能提供性能和多功能性的完美结合。使用这款最先进的 TFT 触摸显示模块提升您的项目。

产品特性：

电容式触摸屏 5 英寸 TFT LCD 显示屏 RGB 接口图纸

接口引脚定义

NO.	PIN NAME	I/O	Description
1	LED-K	I	LED Cathode
2	LED-A	I	LED Anode
3	VSS	I	Power Ground
4	VDD	I	Power Source
5-12	R00-R07	I	RED Data Signal (LSB)
13-20	G00-G07	I	GREEN Data Signal(LSB)
21-28	B00-B07	I	BLUE Data Signal(LSB)
29	VSS	I	Power Ground
30	DLCK	I	Clock Signal to Sample each date
31	DISP	I	Display ON/OFF Signal
32	HSYNC	I	Horizontal Synchronizing Signal
33	VSYNC	I	Vertical Synchronizing Signal
34	DE	I	Input Data enable control
35	NC	–	Set Open
36	GND	I	Power Ground
37	XR	I	Touch Panel PIN
38	YD	I	Touch Panel PIN
39	XL	I	Touch Panel PIN
40	YU	I	Touch Panel PIN

最大绝对极限：

Item	Symbol	Value	Unit
Power supply voltage for logic	VDD	3.0-3.6	V
Input voltage	Vin	VDD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

背光电光特性

可靠性测试

Item	Condition	Time (hrs)	Assessment
High temp. Storage	80°C	120	No abnormalities in functions and appearance
High temp. Operating	70°C	120
Low temp. Storage	-30°C	120
Low temp. Operating	-20°C	120
Humidity	60°C/ 90%RH	120
Thermal Shock Temp. Cycle	-20°C ¬ 25°C ®70°C (0.5 hour ¬ 5 min ® 0.5 hour)	10cycles
