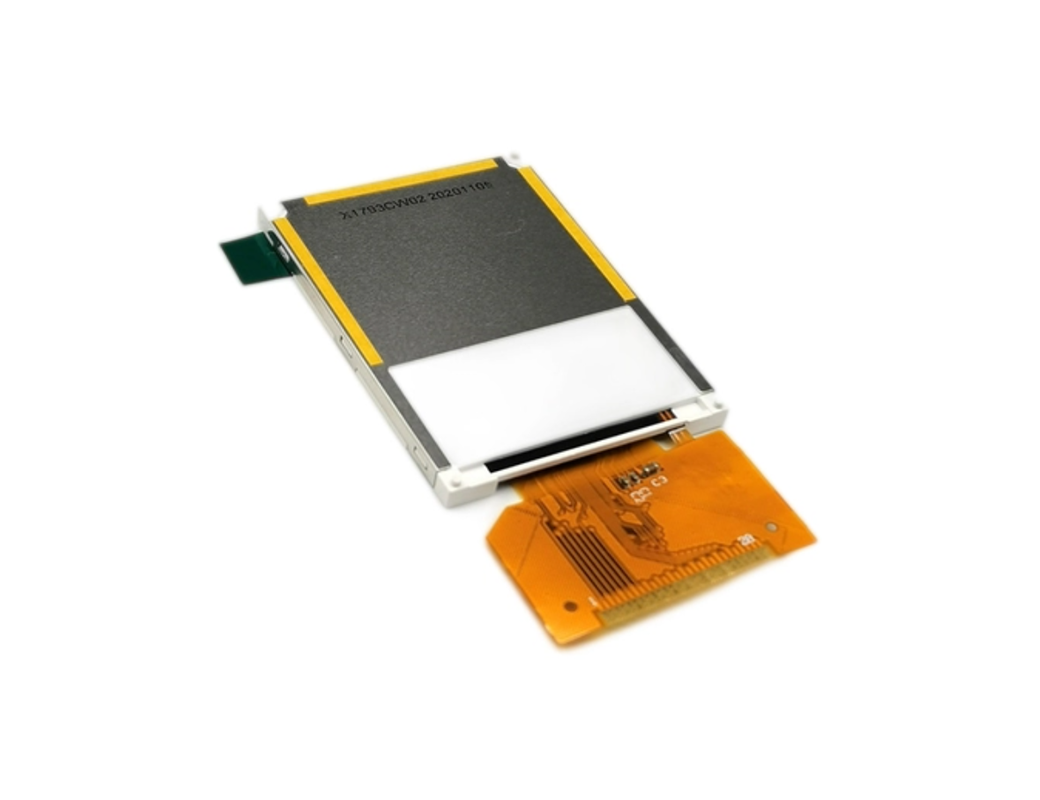

优质 1.8 英寸 TFT 显示屏 128×160 点 MCU 接口，TFT 显示屏制造商供应 1.77 英寸显示屏

产地：深圳 / 中国

型号：SFTC177H-8685A-N

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

揭开尖端技术的面纱：1.8 英寸工业 TFT 显示屏 128×160 点 MCU 16 位接口

欢迎来到创新领域，SFTC177H-8685A-N TFT LCD 模块，这款奇迹拥有宽大的 1.77 英寸（或 1.8 英寸）对角线，呈现 128×160 点的清晰分辨率，在每一帧中呈现一系列鲜艳的色彩。这款动态模块以其多功能性而引人注目，可容纳 8 位和 16 位 MCU 接口，确保跨平台无缝集成。

SFTC177H-8685A-N 的尺寸为 34.7 x 47 x 2.6 毫米，有效面积为 28.03 x 35.04 毫米，是紧凑工程实力的体现，实现了外形和功能的完美结合。

该模块由强大的 ILI9163V 控制器供电，可在 3.0V 至 3.6V 的逻辑电源电压范围内正常工作，在从寒冷的 -20℃ 到炎热的 +70℃ 的宽温度范围内表现出良好的弹性，存储能力从 -30℃ 延伸至 +80℃。

亮度为 300 cd/m2，可让您尽情享受光彩，以无与伦比的清晰度照亮您的项目。如果您的创意愿景需要亮度调整，我们的专业技术支持随时准备满足您的需求，确保您获得量身定制的体验。深入了解定制可能性，电阻式触摸屏 (RTP) 和电容式触摸屏 (CTP) 可供选择，为创新和用户参与提供无限途径。

产品特点：

Product:	1.8″ Inch TFT LCD
Resolution:	128×160 Dots
Interface:	MCU 8 / 16 Bits
Cover Glass Dimension:	Customizable
Connection:	Soldering Type
LED Lifetime:	40,000 Hours
Touch Screen:	Without Touch Screen
Outline Dimension:	34.7 X 47 X 2.6 (mm)
Viewing Direction:	12:00
Pin Number:	28 Pins
Surface Luminance:	300 Cd/m2(nits)
Compliance:	REACH & RoHS Compliant

1.8 英寸 / 1.77 英寸 TFT LCD 128×160 点 MCU 接口产品图纸

1.77英寸MCU接口引脚定义

NO.	PIN NAME	Description
1	GND	Ground
2	VDD	Power Supply 2.8V Voltage
3	CS	Input pin for chip selection signal
4	RESET	LCM Reset input signal
5	RS	Register select signal
6	WR	Write strobe signal input pin
7	RD	Read strobe signal input pin
8-23	DB0-DB15	Display Data I/O
24	LEDA	LED Anode
25	LEDK1	LED Cathode
26	NC	–
27	LEDK2	LED Cathode
28	IM0	The MCU interface mode select.

直流特性 (VDD=2.8V,Ta=25°C)

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	VDD	2.6	2.8	3.3	V	–
Supply current	IDD	–	–	5	mA	VDD=2.8V,Ta=25°C
Input voltage	VIH	0.8VDD	–	VDD	V	–
Input voltage	VIL	0	–	0.2VDD	V	–
Input leakage current	IIL	-1.0	–	1.0	mA	VIN=VDD or VSS
