推出 GV121WXM-N80：一款创新的 12.1 英寸工业/医疗 TFT 显示屏

产品快速概览：

· 型号 GV121WXM-N80

· 12.1 英寸 TFT LCD

· 1280×800 显示屏

· 视角：IPS

· 控制板：否

· 亮度 (cd/m²)：450

· 触摸屏：否

· 工作温度：-20~+70°C

描述：

体验尖端的 GV121WXM-N80 工业 TFT 显示屏，它拥有宽大的 12.1 英寸 IPS 屏幕，具有全视角和出色的 1280×800 像素分辨率。这款工业级 TFT LCD 显示模块通过其 LVDS 接口彻底改变了连接性，确保了各种系统的无缝集成。它的最大工作电压为 3.9V，Vdd 范围为 3.0V 至 3.6V，体现了效率和多功能性。

GV121WXM-N80 以其电容式触摸屏而著称，提供单点触控和多点触控选项，为用户提供直观的交互。这款 TFT 触摸 LCD 的亮度为 450cd/m2，即使在具有挑战性的环境中也能确保生动清晰的视觉效果。它以其质量和可靠性而闻名，广泛应用于工业和医疗领域，包括 POS 终端、HMI 设置、家庭自动化系统和安全装置。使用GV121WXM-N80 探索显示技术的未来。

产品特点：

12.1英寸BOE GV121WXM-N80工业/医疗TFT显示屏LVDS产品图纸

接口引脚定义：

1 VLED LED Power supply(12V)

2 VLED LED Power supply(12V)

3 VLED LED Power supply(12V)

4 NC Not connect

5 ENLED Backlight enable

6 Dimming LED PWM control

7 GND Ground

8 NC Not connect

9 VCC LCM power supply (3.3V)

10 VCC LCM power supply (3.3V)

11 NC NC

12 GND Ground

13 RX0- LVDS signal

14 RX0+ LVDS signal

15 GND Ground

16 RX1- LVDS signal

17 RX1+ LVDS signal

18 GND Ground

19 RX2- LVDS signal

20 RX2+ LVDS signal

21 GND Ground

22 RXCLK- LVDS signal

23 RXCLK+ LVDS signal

24 GND Ground

25 RX3- LVDS signal

26 RX3+ LVDS signal

27 GND Ground

28 NC Not connect

29 GND Ground

30 GND Ground

LCD 模块电气规格

绝对最大额定值

注1：温度和相对湿度范围如下图所示。湿球温度最高不得超过39℃，且无水凝结。

背光耗电量

光学特性

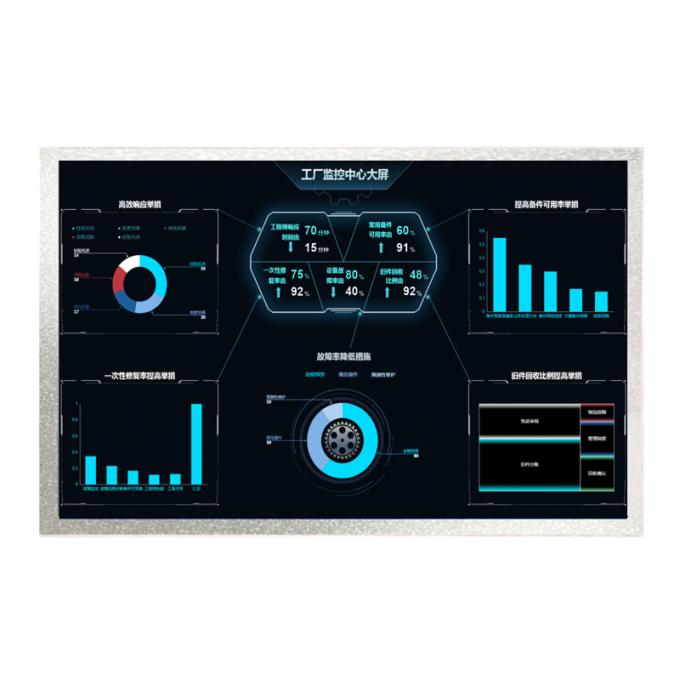

12.1 英寸 BOE GV121WXM-N80 工业/医疗 TFT 显示屏 LVDS 产品图片
