推出工业级 TFT 显示屏

SFTO1010LX-7047A-N 工业 TFT 显示屏助您实现创新，它拥有迷人的 10.1 英寸 IPS 屏幕，提供全视角和 1280×800 像素的非凡分辨率。这款尖端显示模块为工业级技术树立了新标准，支持 8 位 LVDS 接口，实现无缝集成。

SFTO1010LX-7047A-N 的高亮度 PCAP TFT LCD 屏幕可提升您的项目，亮度为 420cd/m2，工作电压最高为 3.9V。Vdd 范围为 2.3V 至 3.6V，多功能性在各个方面都与性能相得益彰。

体验与电容式触摸屏的无缝交互，提供单点触控和多点触控选项，以增强可用性。无论是在横向模式还是寻求增强亮度，我们专业的技术支持都能确保您的愿景成为现实。

SFTO1010LX-7047A-N 不仅仅是一个显示器；它是创新的催化剂。从仪表和仪器到 GPS 设备、POS 终端等，探索家庭自动化、安全系统等行业的无限可能性。释放深圳市泰科星电子股份有限公司的力量，重新定义一切可能。

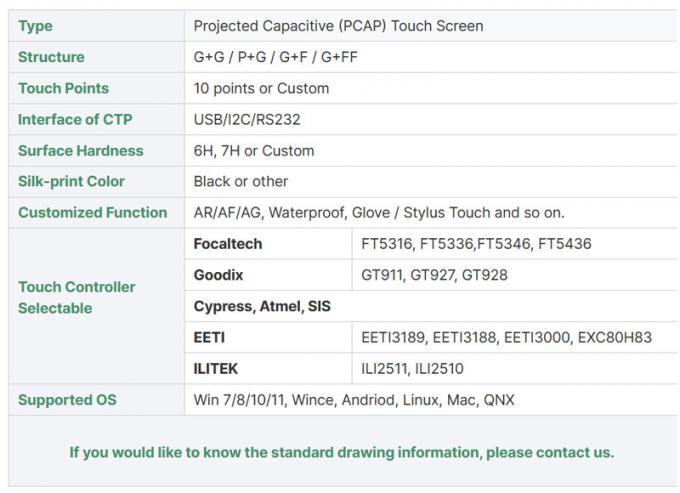

产品特点：

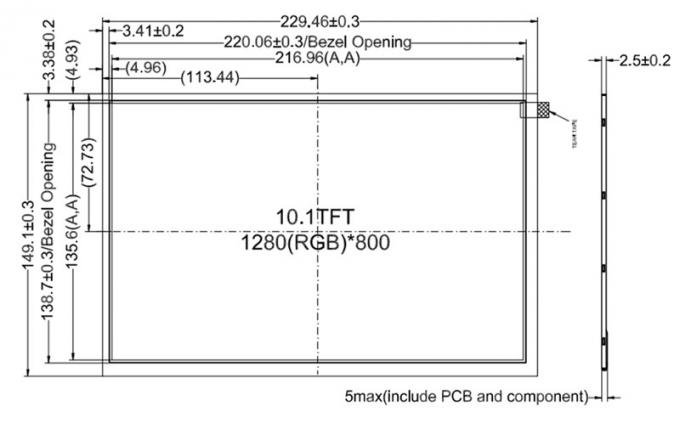

工业级 TFT 显示屏 10.1 英寸 LVDS 1280×800 像素产品图纸

绝对最大额定值

直流特性

光学特性

接口引脚定义

1 NC Common Voltage

2 VDD Power Voltage for digital circuit

3 VDD Power Voltage for digital circuit

4 NC No connection

5 NC No connection

6 NC No connection

7 GND Ground

8 RXIN0- -LVDS differential data input

9 RXIN0+ +LVDS differential data input

10 GND Ground

11 RXIN1- -LVDS differential data input

12 RXIN1+ +LVDS differential data input

13 GND Ground

14 RXIN2- -LVDS differential data input

15 RXIN2+ +LVDS differential data input

16 GND Ground

17 RXCLKIN- -LVDS differential clock input LVDS

18 RXCLKIN+ +LVDS differential clock input Clock

19 GND Ground

20 RXIN3- -LVDS differential data input

21 RXIN3+ +LVDS differential data input

22 GND Ground

23 NC No connection

24 NC No connection

25 GND Ground

26 NC No connection

27 NC No connection

28 NC No connection

29 AVDD Power for Analog Circuit

30 GND Ground

31 LED- LED Cathode

32 LED- LED Cathode

33 NC No connection

34 NC No connection

35 VGL Gate OFF Voltage

36 NC No connection

37 NC No connection

38 VGH Gate ON Voltage

39 LED+ LED Anode

40 LED+ LED Anode

工业级 TFT 显示屏 10.1 英寸 LVDS 1280×800 像素产品图片
