产品快速概览：
· 型号 SF-TC350M-9268A1-T
· 3.5 英寸 TFT LCD 显示屏，显示屏 3.5 英寸
· 分辨率：320 x 240 点
· 视角：6H
· 接口：RGB
· 驱动 IC：HX8238
· 亮度（cd/m²）：400
· 触摸屏：带电阻式触摸屏
揭开 TFT LCD 奇迹的面纱：3.5 英寸显示技术的启示
介绍 SF-TC350M-9268A1-T，这是一款重新定义视觉体验的尖端 3.5 英寸 QVGA TFT LCD 显示模块。这款显示器采用鲜艳的全彩色调和清晰的 320×240 分辨率，为您带来一场视觉盛宴。它由您的 MCU 无缝控制，为嵌入式系统、工业设备、安全设备和渴望高质量、生动图像的手持设备开启了无限可能。
但等等，还有更多！这款奇迹支持 RGB 接口，确保与您的主机系统轻松集成。得益于其 FFC/FPC 尾部，与无处不在的 ZIF 插座的配对变得轻而易举，实现了无忧连接。
SF-TC350M-9268A1-T 不仅仅是一款普通的显示模块，更是卓越的标准。它与 Winstar 的 WF35LTIACDNN0 和 WF35LTIACDNG0 3.5 英寸 TFT 显示屏完全兼容，为多功能性树立了标杆。它专为适应各种应用环境而量身定制，拥有丰富的可选配置。
准备好被震撼吧！从 EMI 测试到严格的可靠性评估，该模块经得起时间的考验。您可以选择带或不带电阻式触摸屏的版本，也可以选择电容式触摸屏，并享受高达 700 尼特的亮度水平。使用 SF-TC350M-9268A1-T，将您的视觉体验提升到前所未有的高度。
特征
| Product: | 3.5 Inch TFT Display |
| Resolution: | 320*240 Dots |
| Touch Screen: | Resistive Touch Panel (CTP Optional) |
| Cover Glass Dimension: | Customizable |
| Outline Dimension: | 63.9 X 76.9 X 4.45 mm |
| Viewing Direction: | 6:00 |
| Interface: | RGB |
| Pin Number: | 54 Pins |
| Connection: | Plugging |
| Surface Luminance: | 350 – 700 Cd/m2(nits) |
| LED Lifetime: | 40,000 Hours |
| Compliance: | REACH & RoHS Compliant |
TFT LCD 3.5 英寸，3.5 英寸 QVGA TFT 显示模块图纸
接口管脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | LED-K1 | I | LED Cathode |
| 2 | LED-K2 | I | LED Cathode Connect to LED-K1 |
| 3 | LED-A1 | I | LED Anode |
| 4 | LED-A2 | I | LED Anode Connect to LED-A1 |
| 5-7 | NC | – | No Connection |
| 8 | /RESET | I | Reset Pin |
| 9 | CS | I | Input pin for chip selection signal |
| 10 | SCL | I | SPI Clock Signal |
| 11 | SDI | I | SPI Interface Input Pin |
| 12 | B0 | I | BLUE Data Signal(LSB) |
| 13-19 | B1-7 | I | BLUE Data Signal |
| 20 | G0 | I | GREEN Data Signal(LSB) |
| 21-27 | G1-7 | I | GREEN Data Signal |
| 28 | R0 | I | RED Data Signal (LSB) |
| 29-35 | R1-7 | I | RED Data Signal |
| 36 | HSYNC | I | Horizontal Synchronizing Signal |
| 37 | VSYNC | I | Vertical Synchronizing Signal |
| 38 | DOTCLK | I | Clock Signal to Sample each date |
| 39-40 | NC | – | No Connection |
| 41 | VDD | I | +2.8V Power Source |
| 42 | VDDIO | I | 1.8V~2.8V Power Source |
| 43 | YU | I | Touch Panel Pin |
| 44 | XL | I | |
| 45 | YD | I | |
| 46 | XR | I | |
| 47-51 | NC | – | Not Connection |
| 52 | ENABLE | I | Input Data enable control |
| 53-54 | GND | I | Power Ground |

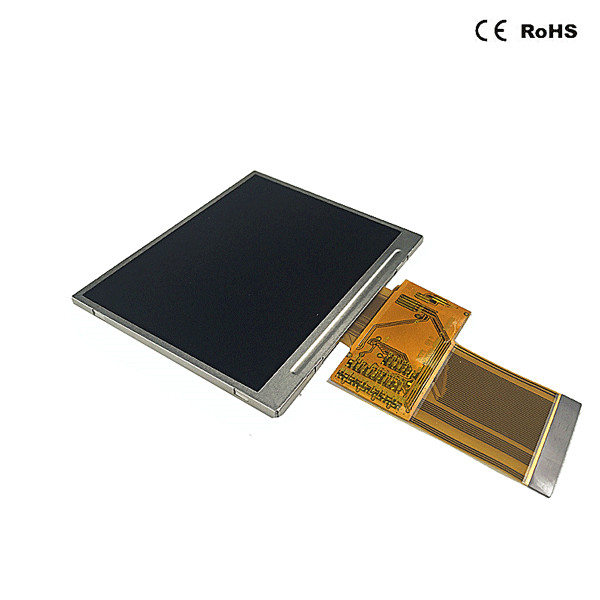

TFT LCD 3.5 英寸，3.5 英寸 QVGA TFT 显示模块产品图像
