1.54 英寸方形 TFT 显示屏，320*320 像素 – 揭开创新电容式触摸屏技术的面纱
请欣赏SF-TC154B-8873A-CT TFT LCD 显示屏 - 一款革命性的 1.54 英寸 IPS 奇迹，拥有全方位视角和 320×320 像素的出色分辨率。这款 TFT LCD 显示模块配备了强大的 ST7796S 控制器或其等效 IC，自豪地支持 MIPI 接口。这款高亮度 TFT LCD 屏幕的典型工作电压为 2.8V，Vdd 范围为 2.6V 至 3.3V，彰显着创新。
SF-TC154B-8873A-CT 不是普通的显示器——它采用电容式触摸屏，具有单点触摸或多点触摸选项的灵活性。它定位为方形 LCD 模块，亮度为 300cd/m2。如果您需要更高的亮度，我们的技术支持团队热切期待您的垂询。
规格参数
| Product: | 1.54 Inch PCAP TFT Display |
| Resolution: | 320×320 |
| Touch Screen: | With Capacitive Touch Screen |
| Viewing Direction: | IPS All Viewing Angles |
| Pin Number: | 12 Pins |
| Driver IC: | ST7796S |
| Connection: | Connector (OK-14GM012-04) |
| Interface: | MIPI |
| Surface Luminance: | 300 Cd/m2 (nits) |
| LED Lifetime: | 40,000 Hours |
| Operating Temperature: | -20 To 70 °C |
| Storage Temperature: | -30 To 80 °C |
| Compliance: | Rohs & Reach Compliant |
| Certificate: | ISO9001:2015 / ISO1400:2015 |

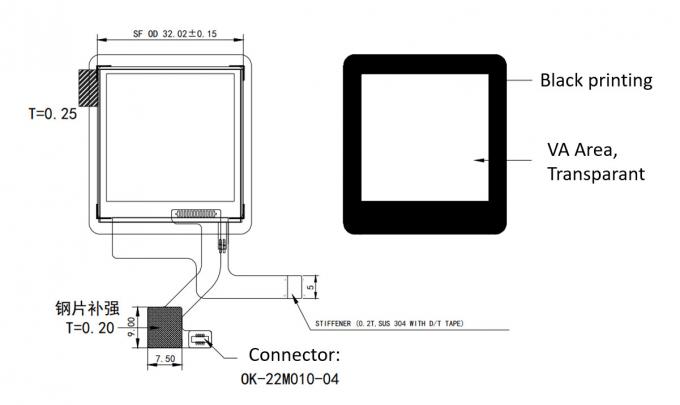

电容式触摸屏 1.54 英寸方形 TFT 显示屏 320*320 像素绘图
接口引脚定义
| NO. | PIN NAME | I/O | Description |
| 1 | GND | I/O | Ground |
| 2 | CP | I | DSI-CLK+ clock signals |
| 3 | CN | I/O | DSI-CLK- clock signals |
| 4 | GND | I | Ground |
| 5 | D0P | I | DSI-D0+ clock signals |
| 6 | D0N | I | DSI-D0- clock signals |
| 7 | GND | I/O | Ground |
| 8 | LED+ | I | LED Anode |
| 9 | LED- | I/O | LED Cathode |
| 10 | RESET | I/O | LCM Reset input signal |
| 11 | TE | I | Tearing effect output |
| 12 | VCC | I/O | L Power Supply 2.8V |
电容式触摸屏 1.54 英寸方形 TFT 显示屏 320*320 像素图像
