7 英寸 TFT 液晶触摸屏 MIPI 接口 1024×600 IPS 带电容式触摸屏

产品中心/ product: OLED屏 TFT彩屏 TFT触摸屏 HDMI TFT显示器工业级TFT屏条型TFT屏圆形TFT屏方形TFT屏全视角TFT屏电阻触摸TFT屏电子墨水屏高亮液晶屏树莓派触摸屏 OLED模块
推荐产品/ hot

7 英寸 TFT 液晶触摸屏 MIPI 接口 1024×600 IPS 带电容式触摸屏

产地：深圳 / 中国

型号：SF-TO700B-8857A-CT

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

产品概述

SF-TO700B-8857A-CT - 一款 7 英寸 IPS 奇观，QVGA 分辨率为 1024×600 像素，可呈现全景视图。这款奇观拥有电容式触摸屏 (CTP) 和可定制盖板玻璃的魅力。

这款 7 英寸 TFT LCD 尺寸达 164x972.6 毫米，AA 尺寸为 154.21×85.92 毫米，彰显 PCAP（电容式触摸屏）的精湛技艺。SF-TO700B-8857A-CT LCM 接口采用尖端的 MIPI 接口，拥有 30 个引脚，彰显技术优雅。同时，CTP 接口与 I2C 共舞，形成无缝连接。SF-TO700B-8857A-CT LCD 显示模块表面亮度为 300cd/m2 (nits)，可在 –20℃ 至 +70℃ 的温度范围内平稳运行。

这款多功能 7 英寸 TFT LCD 模块用途广泛 - 从精密测量设备到创新医疗设备、智能家居自动化、警戒门禁安全系统、动态超市价格标签，再到不可或缺的家用电器、未来派 GPS 设备等等。在每种应用中体验光彩！

主要特征：

· LCD 尺寸：7 英寸 TFT 卓越品质

· 分辨率：1024×600 像素

· 视角：自由视角

· 外形尺寸：164x97x2.6mm

· LCM 接口样式：采用 MIPI 技术

· CTP 接口设计：通过 I2C 导航

· 温度范围：最高 -20°C 至 +70°C；最低 -30°C 至 +80°C

· 触摸屏：体现电容式触摸屏 (CTP) 的卓越品质

规格参数

Product:	7″ Inch TFT
Resolution:	1024×600 Dots
LCM Interface:	MIPI
LED Lifetime:	40,000 Hours
Viewing Direction:	All Viewing Angle(80/80/80/80)
Operating Temp.:	–20℃ To +70℃
Touch Screen:	CTP(Capacitive Touch Screen)
Cover Glass Dimension:	Can Be Customized
Surface Luminance:	300 Cd/m2
Pins:	30 Pins
CTP Interface:	I2C
Compliance:	REACH & RoHS Compliant

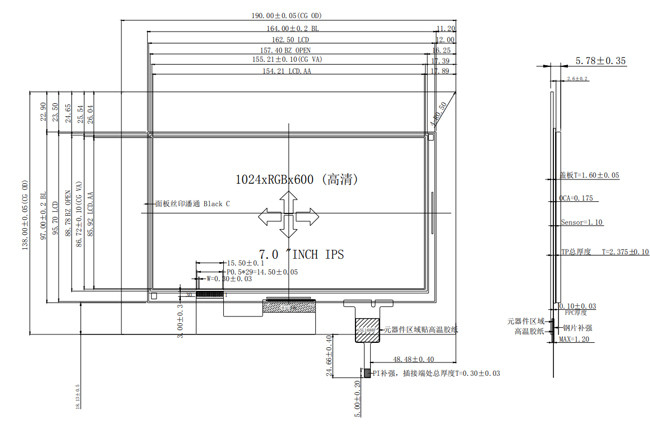

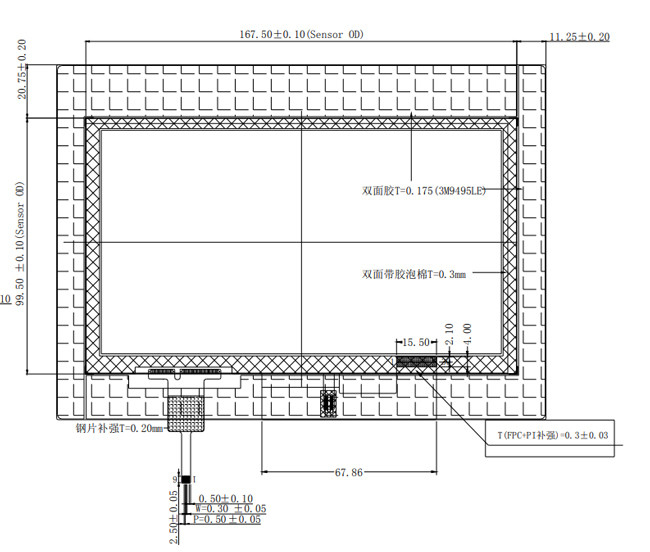

外形结构图

接口引脚定义

Pin No.	Symbol	Function
1	VLED+	LED Anode
2	VLED+	LED Anode
3	VGH	Positive power for TFT
4	VGL	Negative power for TFT
5	UPDN	Gate up or down scan control. UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default) UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver
6	SHLR	Source right or left sequence control. SHLR = ”L“, shift left: last data = S1←S2←S3……….←S1536 = first data. SHLR = ”H“, shift right: first data = S1→S2→S3……..→S1536 = last data.(default)
7	VLED-	LED Cathode
8	VLED-	LED Cathode
9	AVDD	Power for Analog Circuit
10	GND	Ground
11	D3P	MIPI data input.
12	D3N	MIPI data input.
13	GND	Ground
14	D2P	MIPI data input.
15	D2N	MIPI data input.
16	GND	Ground
17	CLKP	MIPI clock input
18	CLKN	MIPI clock input
19	GND	Ground
20	D1P	MIPI data input.
21	D1N	MIPI data input.
22	GND	Ground
23	D0P	MIPI data input.
24	D0N	MIPI data input.
25	GND	Ground
26	STBYB	Standby mode. STBYB = ”H“,normal operation(default) STBYB = ”L”, timing controller, source driver will turn off, all output are GND.
27	RESET	Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability.
28	VDD(1.8V)	Digital circuit
29	VDD(1.8V)	Digital circuit
30	VCOMIN	Common voltage

可靠性测试

Item	Condition	Time (hrs)	Assessment
High temp. Storage	80°C	120	No abnormalities in functions and appearance
High temp. Operating	70°C	120
Low temp. Storage	-30°C	120
Low temp. Operating	-20°C	120
Humidity	60°C/ 90%RH	120
Thermal Shock Temp. Cycle	-20°C ¬ 25°C ®70°C (0.5 hour ¬ 5 min ® 0.5 hour)	10cycles
