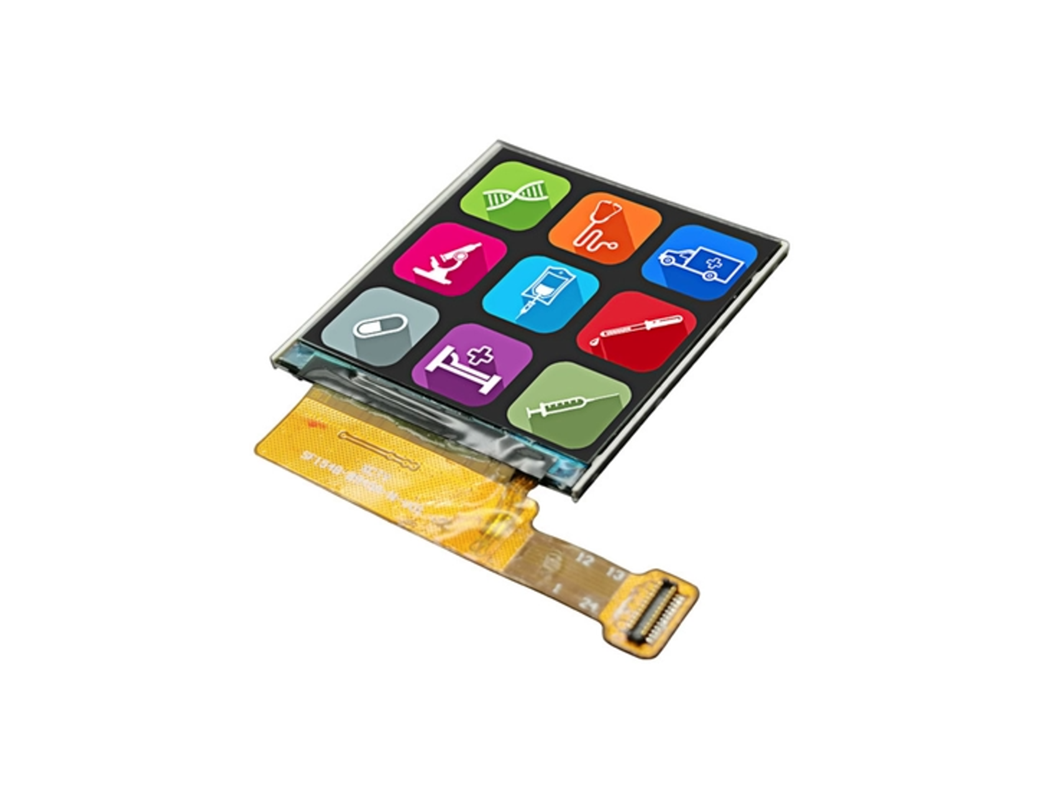

1.54寸IPS TFT显示屏，方形1.54英寸240×240 IPS TFT液晶显示屏

产地：深圳 / 中国

型号：SF-TC154B-8945A-N

认证：ISO9001 / ISO14000

资料下载视频播放

产品详情

产品概述

SF-TC154B-8945A-N，这是一款 1.54 英寸方形 TFT LCD 模块，拥有令人惊叹的 240×240 像素分辨率。这款前卫模块无缝支持 SPI 接口，尺寸为 31.52×33.72 毫米，有效区域大小为 27.74×27.74 毫米。模块上集成的 ST7789V 控制器确保了卓越的性能，逻辑电源电压范围从 2.6V 到 3.3V。

这款 TFT 方形 LCD显示屏拥有令人印象深刻的 1000 cd/m2 亮度。如果您需要亮度调整，请与我们联系以获得无与伦比的技术支持。

深入了解规格：

· 看看 LCD 尺寸：迷人的 1.54 英寸 TFT

· 弹出式分辨率：清晰的 240×240 像素

· 全景视图：全方位视角

· 光滑的外形尺寸：尺寸为别致的 31.52×33.72×1.8 毫米

· 强大的 LCD 驱动器 IC：释放 ST7789V 的潜力

· 接口精通：MCU LCD 接口类型

· 温度多功能性：在 Top -20°C 至 +70°C 之间运行；在 Tst -30°C 至 +80°C 下存储

· 触摸屏卓越性：在定制或标准电容式触摸屏 (CTP) 之间进行选择，真正可选但无疑令人印象深刻

规格参数

Product:	1.54″ TFT Screen
Viewing Direction:	Full Viewing Angle (80/80/80/80)
Interface:	SPI
Surface Luminance:	1000 Cd/m2(nits)
Cover Glass:	Customizable
Resolution:	240×240
Touch Screen:	Without Touchscreen
Pin Number:	24 Pins
LED Lifetime:	40,000 Hours
Compliance:	REACH & RoHS Compliant

外形结构图

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	V_DD	1.6~3.3	V
Input voltage	Vin	V_DD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

直流特性 (V_DD=2.8V,Ta=25°C)

Item	Symbol	Min	Type	Max	Unit	Test condition
Operating voltage	V_DD	2.6	2.8	3.3	V	–
Supply current	I_DD	–	–	5	mA	V_DD=2.8V,Ta=25°C
Input voltage	V_IH	0.8VDD	–	VDD	V	–
Input voltage	V_IL	0	–	0.2VDD	V	–
Input leakage current	I_IL	-1.0	–	1.0	mA	V_IN=V_DD or V_SS

可靠性测试

Item	Condition	Time (hrs)	Assessment
High temp. Storage	80°C	120	No abnormalities in functions and appearance
High temp. Operating	70°C	120
Low temp. Storage	-30°C	120
Low temp. Operating	-20°C	120
Humidity	60°C/ 90%RH	120
Thermal Shock Temp. Cycle	-20°C ¬ 25°C ®70°C (0.5 hour ¬ 5 min ® 0.5 hour)	10cycles
