产地：深圳 / 中国

型号：SF-TC122B-8807A1-N

认证：ISO9001 / ISO14000

资料下载视频播放

产品概述

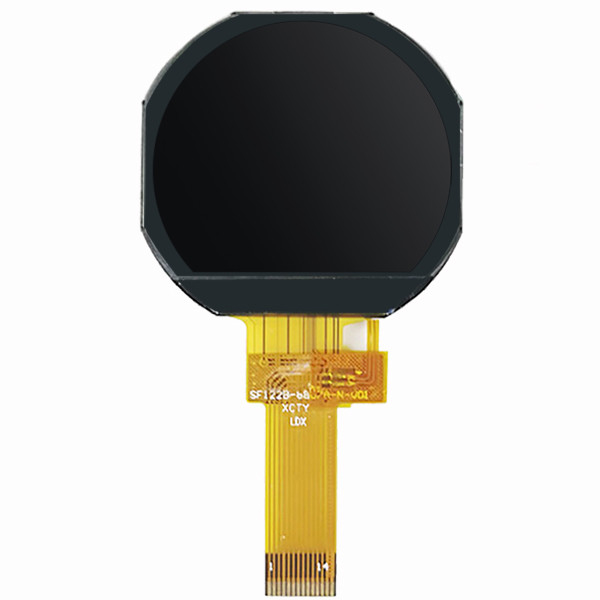

SF-TC122B-8807A1-N 是一款突破性的 1.22 英寸 TFT LCD 显示屏，可助您实现创新。其圆形 IPS 设计可提供无与伦比的视觉清晰度，分辨率高达 240×204 像素。

探索基本要素：

· LCD 尺寸：1.22 英寸 TFT

· 分辨率：240×204 像素

· 视角：涵盖所有视角

· 尺寸：33.66×33.02×1.5 毫米（长 x 宽 x 深）

· LCD 驱动器 IC：由 ST7789V 供电

· 接口：无缝 SPI 集成

· 温度范围：工作温度为 -20°C 至 +70°C；存储温度为 -30°C 至 +80°C

· 触摸面板：可自定义带或不带触摸功能，以获得量身定制的体验。

规格参数

Product:	1.22″inch TFT LCD Screen
Resolution:	240×204
Driver IC:	ST7789V
Connection:	FPC Connector Type
Interface:	SPI
Touch Screen:	Without Touch Screen (Customizable)
Viewing Direction:	IPS Full Viewing Angle (80/80/80/80)
Pin Number:	14 Pins
Surface Luminance:	300 Cd/m2 (nits)
LED Lifetime:	40,000 Hours

外形结构图

接口引脚定义

NO.	PIN NAME	I/O	Description
1	LEDK2	O	LED Cathode
2	LEDK1	O	LED Cathode
3	LEDA	O	LED Anode
4	GND	I	Ground
5	FMARK	I	Tearing effect output pin to synchronies MCU to frame writing, activated by S/W command.
6	SDI	I	Display Data input signal
7	SCLK	I	In Serial Interface, this is used as SCL.
8	RS	I	Register select signal
9	CS	I	Input pin for chip selection signal
10	RESET	I	LCM Reset input signal
11	IOVCC	I	Power Supply 2.8V/1.8V Voltage
12	VCC	I	Power Supply 2.8V Voltage
13	GND	I	Ground
14	GND	I	Ground

最大绝对限度

Item	Symbol	Value	Unit
Power supply voltage for logic	V_DD	1.6~3.3	V
Input voltage	Vin	V_DD+0.3	V
Operating temperature	Topr	-20 to 70	°C
Storage temperature	Tstg	-30 to 80	°C

直流特性 (V_DD=3.3V,Ta=25°C)
